7.1.3. Anzeigebedingung für Teileauswahl - Colored catalog index - plinkgroups.cfg -> Block [Role_name] -> Schlüssel "CONDITIONTREE"

Die Verzeichnisse und Produkte/Projekte in der Verzeichnisstruktur (Katalogindex) werden entsprechend der Bedingung unter Anzeigebedingung für Teileauswahl [Display condition for parts selection] grün bzw. weiß/halbtransparent eingefärbt.[15] Grün bedeutet, mindestens eine Zeile in einem Produkt/Projekt entspricht der Bedingung unter CONDITIONTREE bzw. Anzeigebedingung für Teileauswahl [Display condition for parts selection]. Grün wird nach oben in direkter Linie "weitervererbt". Weiß/halbtransparent bedeutet, keine Zeile irgendeines Projektes entspricht der Bedingung.

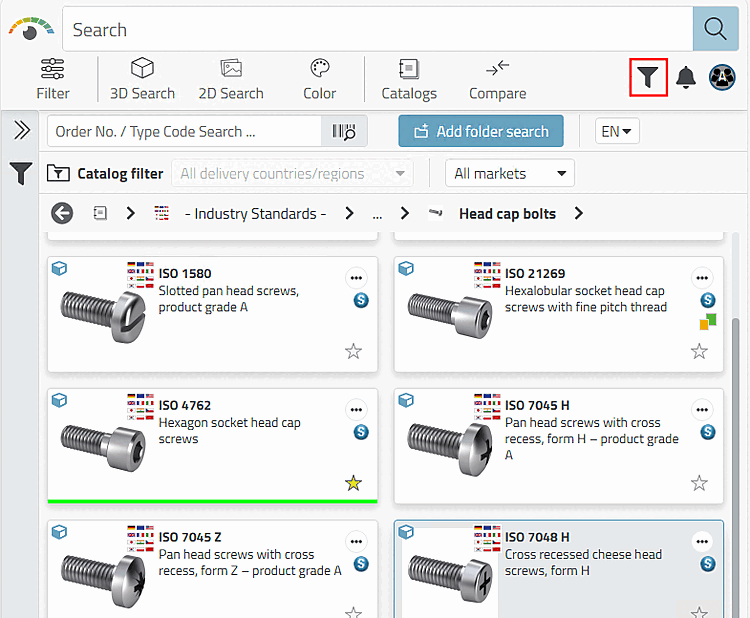

3Dfindit: Produkte mit grün gekennzeichneten und weißen Verzeichnissen und Produkten

3Dfindit: Produkte mit grün gekennzeichneten und weißen Verzeichnissen und Produkten

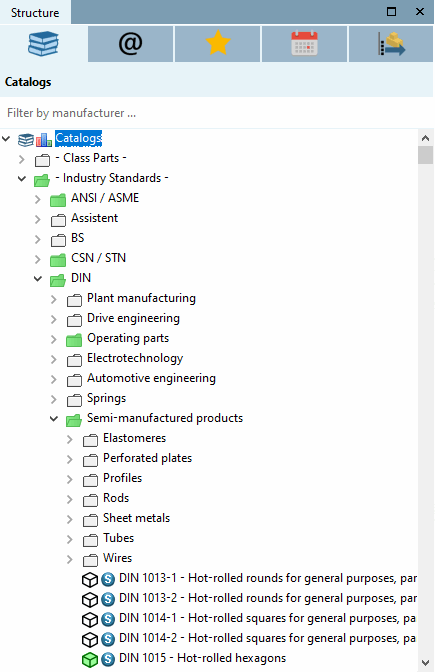

PARTdataManager: Katalogindex mit grünen und halbtransparenten Verzeichnissen und Projekten

PARTdataManager: Katalogindex mit grünen und halbtransparenten Verzeichnissen und Projekten

Bei Aktivierung der Vorzugsreihenfunktion mittels Schaltfläche Vorzugsreihen An/Aus [Preferred rows on/off] / werden alle weißen/halbtransparenten Produkte/Projekte und Verzeichnisse ausgeblendet.

Beispiel: Einstellung in Konfigurationsdatei $CADENAS_SETUP/plinkgroups.cfg

[Hinweis]Hinweis

Bitte benutzen Sie für diese Einstellung SQL-Syntax.

[Rollenname]
CONDITIONTREE=(LINKTABLE.ERP_PDM_NUMBER<>'') AND (ACTIVE_STATE=1)

Bedeutung: Die ERP-Nummer ist nicht gleich leer, also vorhanden UND die Spalte ACTIVE_STATE weist den Wert 1 (=released) auf.

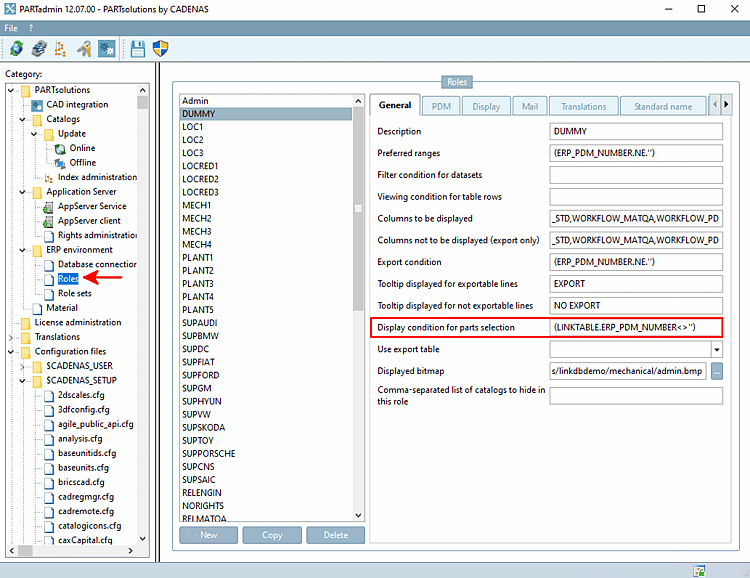

Einstellung unter PARTadmin -> Kategorie Rollen [Roles] -> Registerseite Allgemein [General] -> Anzeigebedingung für Teileauswahl [Display condition for parts selection]

[Hinweis]Hinweis

Kein Eintrag im Schlüssel CONDITIONTREE bzw. Anzeigebedingung für Teileauswahl [Display condition for parts selection] entspricht:

CONDITIONTREE=(LINKTABLE.ERP_PDM_NUMBER<>'')

[Hinweis]Hinweis

Die Anzeigebedingung für Teileauswahl [Display condition for parts selection] greift nur, wenn sich auch Teile mit Nummern in den jeweiligen Verzeichnissen befinden!

-> Auswirkung in 3Dfindit:

Vorzugsreihenfunktion aus: Alle Verzeichnisse/Produkte werden angezeigt

Vorzugsreihenfunktion aus: Alle Verzeichnisse/Produkte werden angezeigt

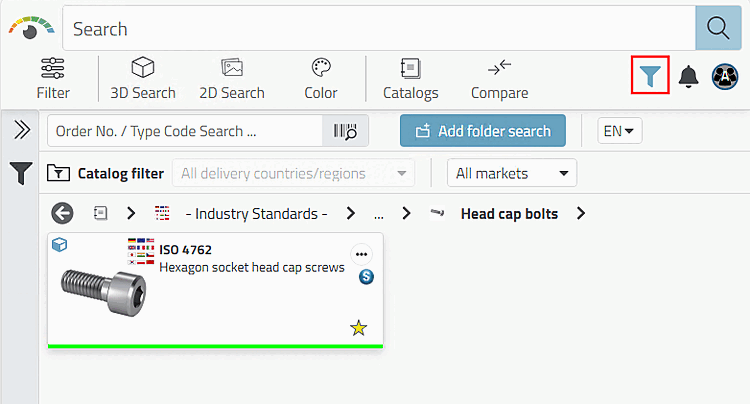

Vorzugsreihenfunktion an: Nur grüne Verzeichnisse/Produkte werden angezeigt

Vorzugsreihenfunktion an: Nur grüne Verzeichnisse/Produkte werden angezeigt

-> Auswirkung in PARTdataManager:

Wenn Sie den Filter Vorzugsreihen an/aus [Preferred rows on/off] aktivieren, werden ausschließlich diejenigen Verzeichnisse und Projekte angezeigt, welche Teile enthalten, die der Bedingung entsprechen, also die Grünen.

Vorzugsreihenfunktion aus: Alle Verzeichnisse/Projekte werden angezeigt

Vorzugsreihenfunktion aus: Alle Verzeichnisse/Projekte werden angezeigt

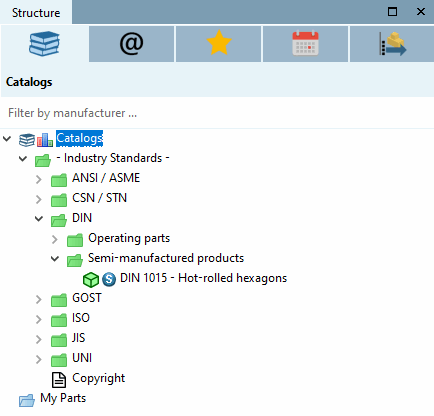

Vorzugsreihenfunktion an: Nur grüne Verzeichnisse/Projekte werden angezeigt

Vorzugsreihenfunktion an: Nur grüne Verzeichnisse/Projekte werden angezeigt

Weitere Beispiele:

[Hinweis]Hinweis

Geben Sie bei der Deklaration der Spalte auch die Tabelle (ERPTABLE oder LINKTABLE) mit an.

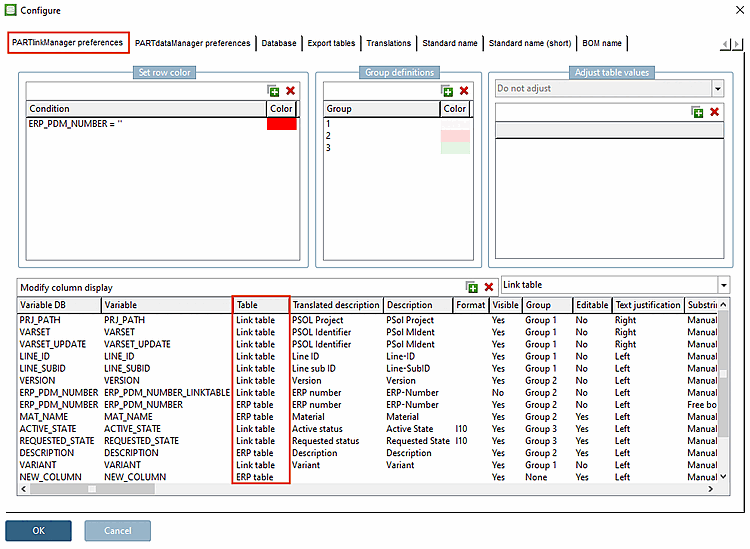

Sie finden die zugehörige Tabelle im Konfigurieren [Configure] Dialogfenster.

Beispiel:

LINKTABLE.ACTIVE_STATE

  • 1

    Bei 1 wird der gesamte Baum in grüner Farbe ohne Einschränkung angezeigt.

  • ERPTABLE.PREIS<=0.8

    Es werden die Verzeichnisse angezeigt, in denen Teile enthalten sind, deren Preis kleiner gleich 0.8 ist.

  • LINKTABLE.ERP_PDM_NUMBER<>''

    Es werden nur die Verzeichnisse angezeigt, die Teile enthalten, denen eine ERP-Nummer zugeordnet wurde.

  • (LINKTABLE.ERP_PDM_NUMBER<>'') AND (ERPTABLE.PRICE3>0.0)

    Es werden nur die Verzeichnisse angezeigt, die Teile enthalten, denen eine ERP-Nummer zugeordnet wurde und die einen Preis enthalten.

  • ((LINKTABLE.ACTIVE_STATE=1) AND (ERPTABLE.STANDORT1<>''))

    Es werden nur die Verzeichnisse angezeigt, die Teile enthalten, deren aktueller Status auf „freigegeben“ gesetzt ist und die zugleich in der Spalte „Standort1“ einen Eintrag besitzen.

Wechselwirkungen mit anderen Einstellungen

  • Ist die Option unter PARTlinkManager -> Extras-Menü -> ERP-Umgebung konfigurieren [Configure ERP environment] -> Verknüpfte Teile in der Teileauswahl markieren [Assign linked parts in the parts selection] deaktiviert, wird der Katalogindex einfarbig angezeigt.

    Ist die Option aktiviert, gibt es im Katalogindex eine Grün/Halbtransparent-Anzeige entsprechend der Definition auf der Registerseite Allgemein [General] unter Anzeigebedingung für Teileauswahl [Display condition for parts selection]. Die Einstellung im Schlüssel COLORCONDITIONTREE bzw. unter Statusfarben für Katalogindex [Status colors for catalog index] überschreibt und führt evtl. zu einem vielfarbigem Indexbaum (siehe Abschnitt 7.2.2, „ Statusfarben für Katalogindex - plinkgroups.cfg -> Block [Rollenname] -> Schlüssel "COLORCONDITIONTREE<Nummer>" “.

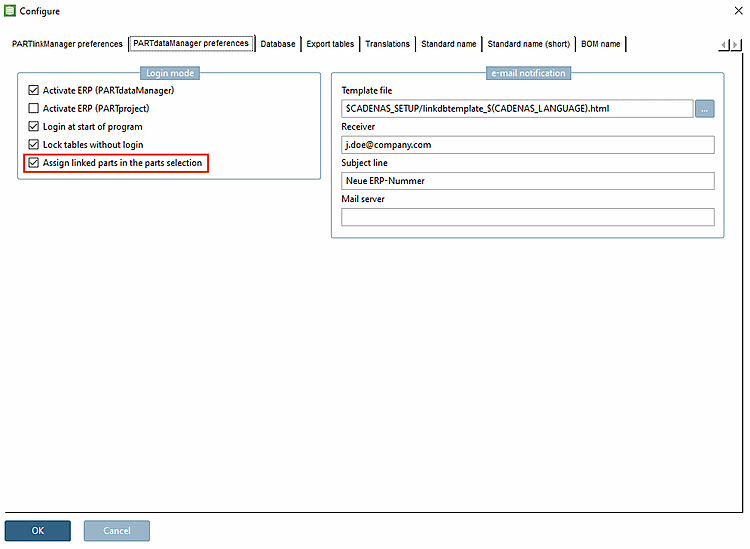

    Verknüpfte Teile in der Teileauswahl markieren [Assign linked parts in the parts selection]

    Verknüpfte Teile in der Teileauswahl markieren [Assign linked parts in the parts selection]

    Ist die Option deaktiviert, werden keine Farben angezeigt.

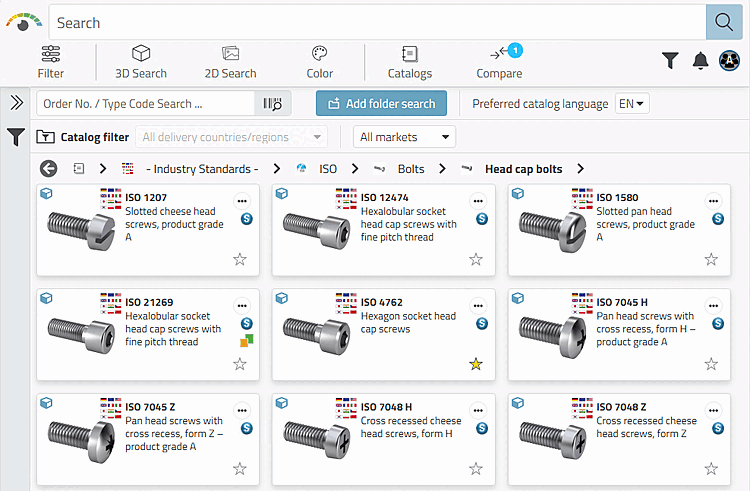

    "Verknüpfte Teile in der Teileauswahl markieren [Assign linked parts in the parts selection]" deaktiviert: Ergebnis im 3Dfindit

    "Verknüpfte Teile in der Teileauswahl markieren [Assign linked parts in the parts selection]" deaktiviert: Ergebnis im 3Dfindit

    "Verknüpfte Teile in der Teileauswahl markieren [Assign linked parts in the parts selection]" deaktiviert: Ergebnis im PARTdataManager

    "Verknüpfte Teile in der Teileauswahl markieren [Assign linked parts in the parts selection]" deaktiviert: Ergebnis im PARTdataManager

  • Sind Einstellungen unter Registerseite Anzeige [Display] -> Statusfarben für Katalogindex [Status colors for catalog index] gesetzt, wird die Grün/Halbtransparent-Farbgebung außer Kraft gesetzt. Der Katalogindex kann dann beliebig viele Farben aufweisen. Siehe unter Abschnitt 7.2, „ Rollen: Registerseite "Anzeige" “.

    [Hinweis]Hinweis

    Der Filter der Schaltfläche Vorzugsreihen an/aus [Preferred rows on/off] funktioniert weiterhin entsprechend der unter Anzeigebedingung für Teileauswahl [Display condition for parts selection] gesetzten Bedingung.

    Die oben erwähnte Einstellung Verknüpfte Teile in der Teileauswahl markieren [Assign linked parts in the parts selection] ist dann ebenfalls außer Kraft gesetzt, denn sie bezieht sich nur auf die Standard-Rot-Grün-Einstellung.

    Die folgende Matrix zeigt die Zusammenhänge im Überblick:



    Einträge unter PARTadmin -> Kategorie Rollen [Roles] -> Registerseite Anzeige [Display] -> Statusfarben für Katalogindex [Status colors for catalog index] (die Einstellung unter Verknüpfte Teile in der Teileauswahl markieren [Assign linked parts in the parts selection] spielt keine Rolle)

    [vgl. User "location" in der PLDBDEMO-Umgebung]

    Keine Einträge unter PARTadmin -> Kategorie Rollen [Roles] -> Registerseite Anzeige [Display] -> Statusfarben für Katalogindex [Status colors for catalog index]

    [vgl. User "ecat" in der PLDBDEMO-Umgebung]

    Verknüpfte Teile in der Teileauswahl markieren [Assign linked parts in the parts selection]: AktiviertVerzeichnis-/Produktebene bzw. Katalogindex mit beliebig vielen individuellen Farben Verzeichnis-/Produktebene bzw. Katalogindex mit Grün/halbtransparent-Darstellung entsprechend der Bedingung unter PARTadmin -> Kategorie Rollen [Roles] -> Registerseite Allgemein [General] -> Anzeigebedingung für Teileauswahl [Display condition for parts selection]
    Verknüpfte Teile in der Teileauswahl markieren [Assign linked parts in the parts selection]: DeaktiviertVerzeichnis-/Produktebene bzw. Katalogindex mit beliebig vielen individuellen Farben Verzeichnis-/Produktebene bzw. Katalogindex einfarbig

    Die folgende Abbildung zeigt die Verzeichnis-/Produktebene in 3Dfindit bei Verwendung der Einstellungen unter Registerseite Anzeige [Display] -> Statusfarben für Katalogindex [Status colors for catalog index]. Siehe Abschnitt 7.2, „ Rollen: Registerseite "Anzeige" “.

    Die folgende Abbildung zeigt den Katalogindex in PARTdataManager bei Verwendung der Einstellungen unter Registerseite Anzeige [Display] -> Statusfarben für Katalogindex [Status colors for catalog index]. Siehe Abschnitt 7.2, „ Rollen: Registerseite "Anzeige" “.

[Tipp]Tipp

In der Regel ist es sinnvoll, die Bedingung für Vorzugsreihe [Preferred ranges] und Anzeigebedingung für Teileauswahl [Display condition for parts selection] gleichsinnig zu setzen. Siehe Abschnitt 7.1.2, „ Vorzugsreihe - plinkgroups.cfg -> Block [Role_name] -> Schlüssel "PREFRANGE" “.

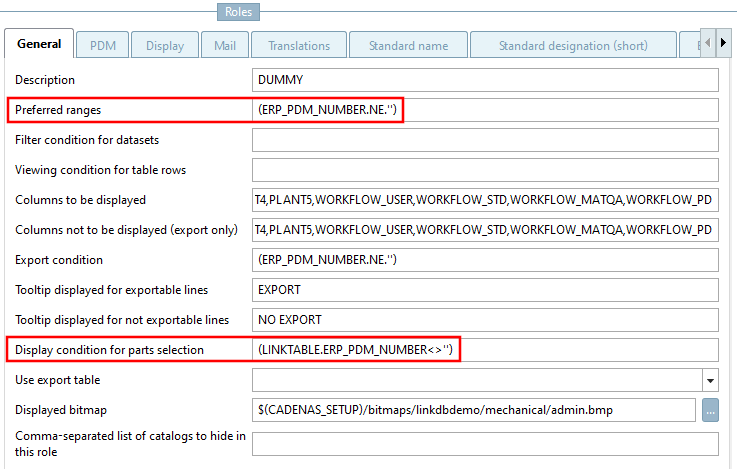

Beispiel: Vorzugsreihe [Preferred ranges] und Anzeigebedingung für Teileauswahl [Display condition for parts selection] sind beide auf das Vorhandensein einer ERP-Nummer abgestellt.

Beispiel: Vorzugsreihe [Preferred ranges] und Anzeigebedingung für Teileauswahl [Display condition for parts selection] sind beide auf das Vorhandensein einer ERP-Nummer abgestellt.



[15] Einstellungen unter COLORCONDITIONTREE bzw. Statusfarben für Katalogindex [Status colors for catalog index] überschreiben und führen evtl. zu einem vielfarbigen Indexbaum bzw. Verzeichnissen/Produkten (siehe Abschnitt 7.2.2, „ Statusfarben für Katalogindex - plinkgroups.cfg -> Block [Rollenname] -> Schlüssel "COLORCONDITIONTREE<Nummer>" “).

Ist die Option unter PARTlinkManager -> Extras-Menü -> ERP-Umgebung konfigurieren [Configure ERP environment] -> Verknüpfte Teile in der Teileauswahl markieren [Assign linked parts in the parts selection] deaktiviert, wird der Katalogindex einfarbig angezeigt.
