7.6.2.12.5. Cosa considerare

7.6.2.12.5.5. Selezione dell'area

	Nota
	Se è possibile ottenere lo stesso risultato con la selezione dei bordi e la selezione delle facce, la selezione delle facce dovrebbe essere sempre preferita per i casi più complessi. Se, ad esempio, si devono elaborare solo uno o due bordi specifici, si può optare per la procedura più comoda e veloce.

	Nota
	Per la selezione dell'area sono disponibili 3 diverse procedure, che portano a risultati diversi. Selezionare tutte le superfici [Select all surfaces] in un unico passaggio e poi utilizzare il comando Crea nuovo smusso/arrotondamento [New Chamfer/Fillet...]... Creare UNA superficie per impostazione predefinita con Crea nuovo smusso/arrotondamento [New Chamfer/Fillet...]... e quindi selezionare UNA superficie aggiuntiva per ogni fase di ripetizione e utilizzare il comando Aggiungi superficie/i a 'Sfumatura xy'... comando. Selezionare tutte le superfici in un unico passaggio + definire la superficie di base [Base surface]

Di seguito sono riportati alcuni esempi di queste 3 procedure:

Tutte le superfici selezionate in un unico passaggio
1. Vengono selezionate 5 superfici in un'unica fase.

  Figura 7.244. Aree selezionate (5) - vista frontale

  Figura 7.245. Aree selezionate (5) - vista da dietro
2. Dopo aver utilizzato il comando Crea nuovo smusso/arrotondamento [New Chamfer/Fillet...]..., le 5 superfici intersecanti vengono visualizzate nella finestra di dialogo Smusso/arrotondamento [Chamfer/Fillet] sotto la voce Superfici (intersec.) [Faces (intersect.)].

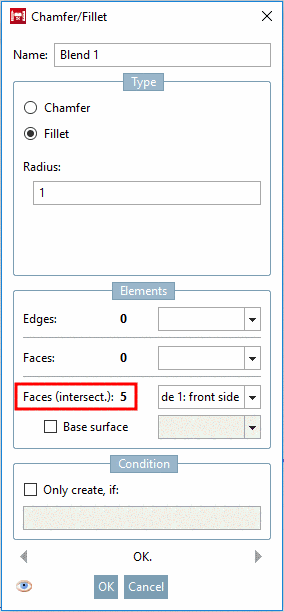

  Figura 7.246. Sotto "Superfici (intersec.) [Faces (intersect.)]". Visualizzazione delle 5 superfici intersecanti
3. Risultato
  I bordi di taglio comuni di tutte le superfici sono arrotondati (o smussati).

  Figura 7.247. Bordi arrotondati - vista frontale

  Figura 7.248. Bordi arrotondati - vista da dietro
Creare UNA superficie per impostazione predefinita con Crea nuovo smusso/arrotondamento [New Chamfer/Fillet...]... e quindi selezionare UNA superficie aggiuntiva per ogni fase di ripetizione e utilizzare il comando Aggiungi superficie/i a 'Sfumatura xy'... comando.

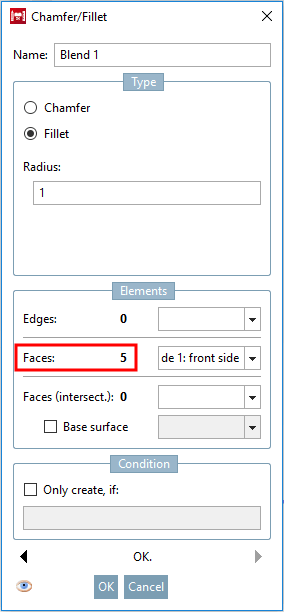

Il numero totale di superfici selezionate viene visualizzato sotto la voce Superfici [Faces] nella finestra di dialogo Smusso/arrotondamento [Chamfer/Fillet]. (Per l'ultima fase di ripetizione, in questo esempio è 5).

Figura 7.249.

Risultato:
Tutti i bordi delle singole superfici sono arrotondati (o smussati).

Figura 7.250. Bordi arrotondati - vista frontale

Figura 7.251. Bordi arrotondati - vista da dietro
Selezionare tutte le superfici in un unico passaggio + definire la superficie di base [Base surface]
1. Come nel primo caso, selezionare le 5 superfici desiderate e richiamare la finestra di dialogo Smusso/arrotondamento [Chamfer/Fillet] facendo clic su Crea nuovo smusso/arrotondamento.... [New Chamfer/Fillet...]

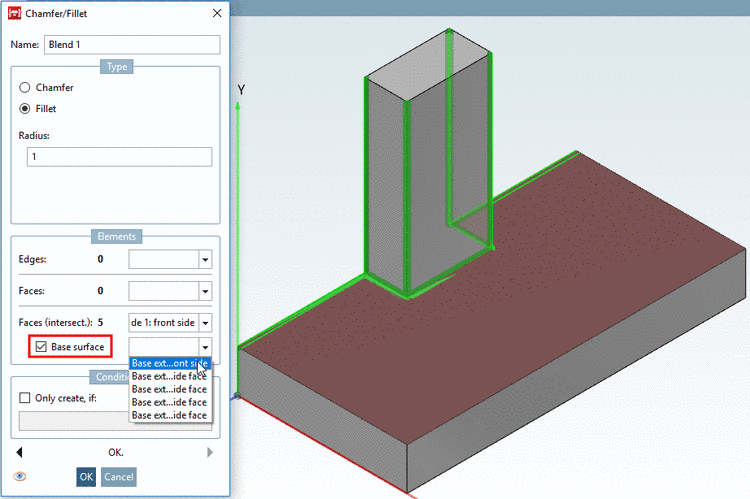

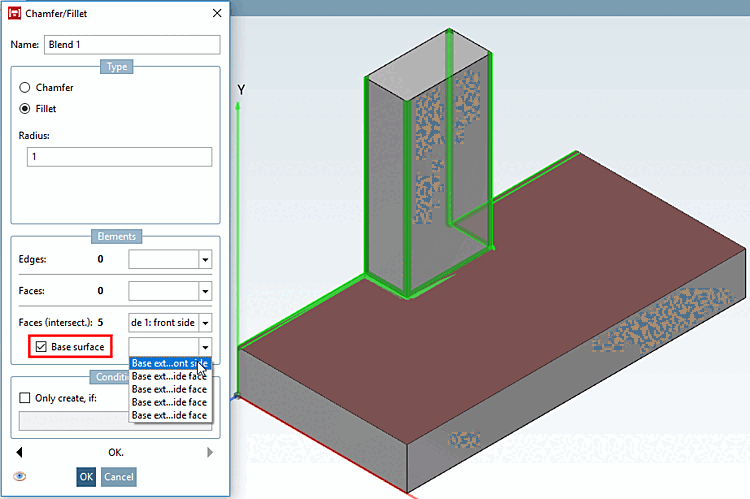

2. Tuttavia, a differenza del primo caso, attivare la casella di controllo Area di base [Base surface].
Figura 7.252.

Risultato:
Solo i bordi adiacenti alla superficie di base sono arrotondati (o smussati). A differenza dell'applicazione senza superficie di base (vedi sopra ), gli spigoli verticali del cubo piccolo, ad esempio, non sono arrotondati.

Figura 7.253. Bordi arrotondati - vista frontale

Figura 7.254. Bordi arrotondati - vista da dietro

Ancora una volta i risultati dei 3 casi a confronto diretto:

Selezionare tutte le superfici [Select all surfaces] in un unico passaggio e poi utilizzare il comando Crea nuovo smusso/arrotondamento [New Chamfer/Fillet...]...
-> I bordi di taglio comuni di tutte le superfici sono arrotondati (o smussati).

Figura 7.255. Bordi arrotondati - vista frontale

Figura 7.256. Bordi arrotondati - vista da dietro
Creare UNA superficie per impostazione predefinita con Crea nuovo smusso/arrotondamento [New Chamfer/Fillet...]... e quindi selezionare UNA superficie aggiuntiva per ogni fase di ripetizione e utilizzare il comando Aggiungi superficie/i a 'Sfumatura xy'... comando.
-> I bordi di tutte le superfici selezionate vengono arrotondati (o smussati).

Figura 7.257. Bordi arrotondati - vista frontale

Figura 7.258. Bordi arrotondati - vista da dietro
Selezionare tutte le superfici in un unico passaggio + definire la superficie di base [Base surface]
-> I bordi adiacenti alla superficie di base sono arrotondati (o smussati).

Figura 7.259. Bordi arrotondati - vista frontale

Figura 7.260. Bordi arrotondati - vista da dietro
