5.8.2.1.12.4. Pagina della scheda "Plugin
5.8.2.1.12.4.1. BIMtest
5.8.2.1.12.4.2. QAchecker

La pagina della scheda Plugin [Plugins] si riferisce al meta test nel suo complesso, mentre i plugin visualizzati nell' elenco delle classificazioni [Classification list] ( pagina della scheda Test ) si riferiscono solo alle classificazioni.

Pagina della scheda "Plugin [Plugins]

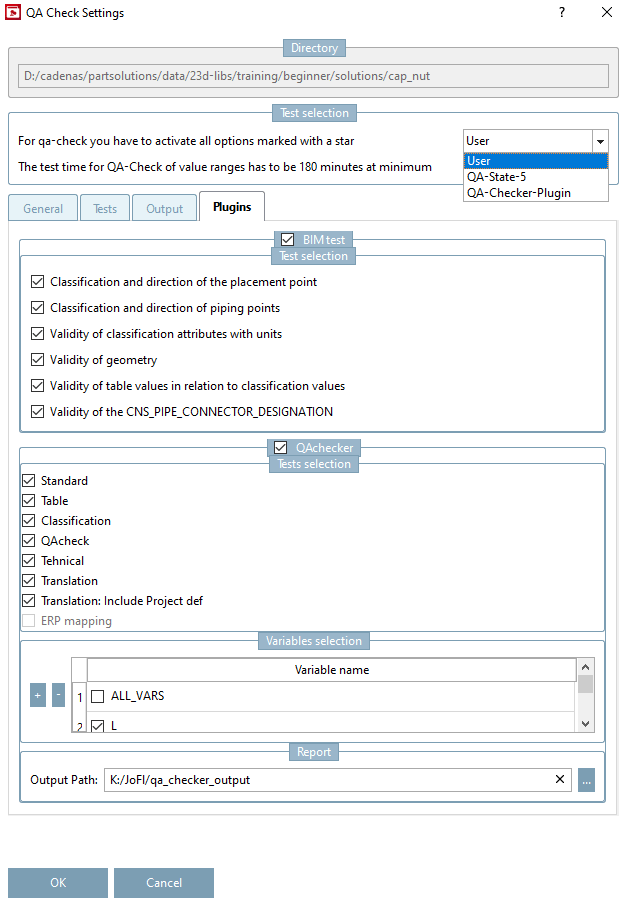

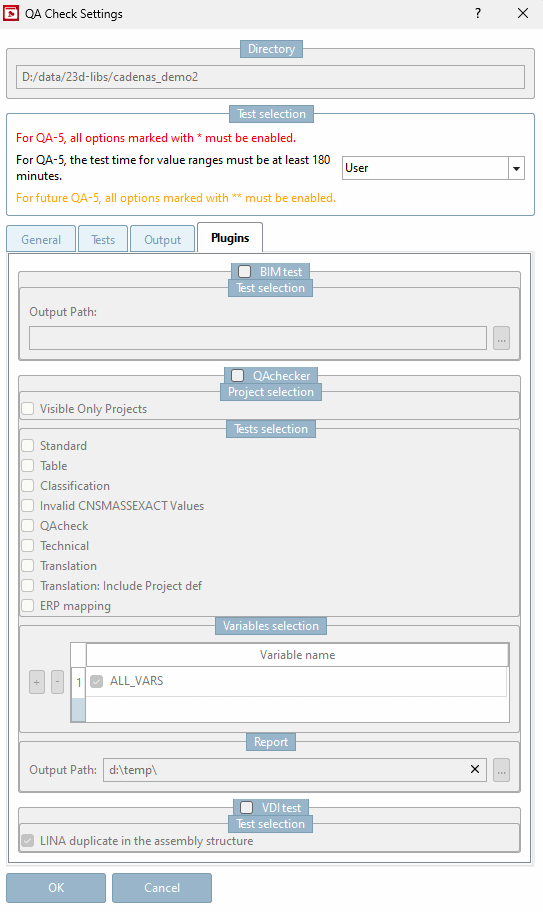

Figura 5.115. Pagina della scheda "Plugin [Plugins]

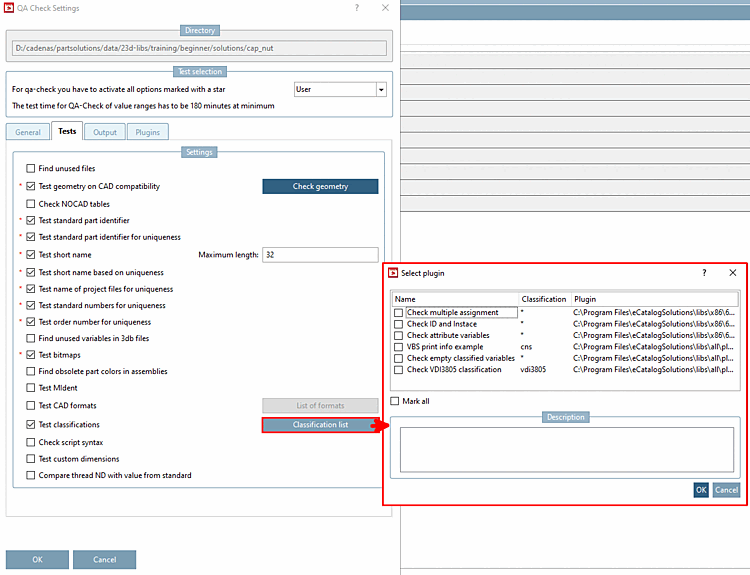

"Elenco delle classificazioni [Classification list]" nella pagina della scheda "Test [Tests]".

Figura 5.116.  "Elenco delle classificazioni [Classification list]" nella pagina della scheda "Test [Tests]".

5.8.2.1.12.4.1.  BIMtest

Le funzioni dell'area di dialogo BIMtest possono essere utilizzate per verificare aspetti specifici di importanza cruciale per l'area BIM.

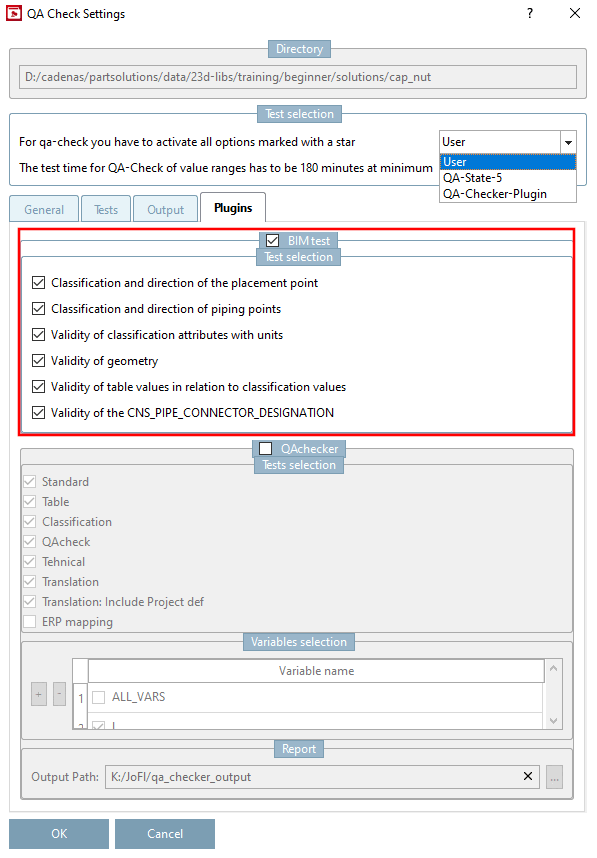

Figura 5.117.

Attivare le funzioni desiderate:

  • Classificazione e direzione del punto di posizionamento [Classification and direction of the placement point]:

    • Controllare se sono presenti CNS_CP_PLACE_PC o RVT_CP, in quanto sono essenziali per il corretto allineamento nel CAD.

    • Controllare l'allineamento di CNS_CP_PLACE_PC / RVT_CP (l'asse Z locale del punto deve essere rivolto verso il basso).

  • Classificazione e direzione dei punti di tubazione [Classification and direction of piping points]:

  • Validità degli attributi di classificazione con le unità [Validity of classification attributes with units]:

  • Validità della geometria [Validity of geometry]:

  • Validità dei valori della tabella in relazione ai valori di classificazione [Validity of table values in relation to classification values]:

  • Validità della CNS_PIPE_CONNECTOR_DESIGNATION [Validity of the CNS_PIPE_CONNECTOR_DESIGNATION]:

I seguenti punti devono essere impostati nella pagina della scheda Generale [General], mentre gli altri possono rimanere disattivati per la verifica BIM pura.

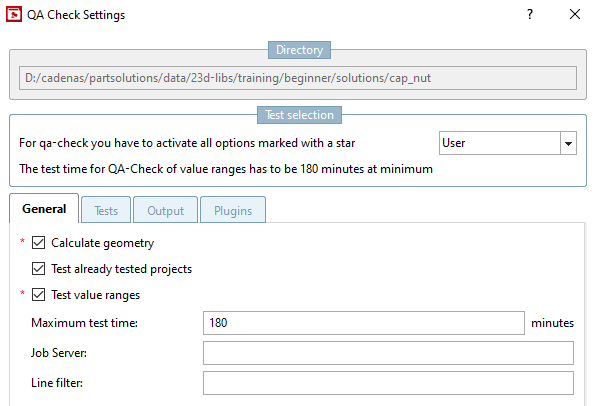

Figura 5.118.

  • Calcolo della geometria [Calculate geometry]

  • Riprovate i progetti già testati [Test already tested projects]

  • Intervalli dei valori di test [Test value ranges]

Se si desidera creare un report, attivare la funzione Crea log [Create protocol] nella pagina della scheda Output. Inserire quindi il percorso di output per il file di errore [Error file] e il separatore CSV.

[Nota]Nota

Il test non deve essere applicato a directory troppo grandi. I file CSV (anche se aperti in Notepad) hanno un limite per quanto riguarda il numero di righe. Oltre una certa dimensione, i file non possono più essere aperti. È quindi meglio testare le sottodirectory singolarmente.

Se necessario, il test BIM può essere personalizzato.

Valutazione e interpretazione del rapporto

Il rapporto viene emesso come file CSV. Vengono visualizzati alcuni punti, come lo stato, il percorso del progetto, il testo, ecc.

I risultati del BIM Checker sono sempre e solo un avvertimento, in quanto non sono obbligatori per aumentare lo stato di AQ.

Di primario interesse sono il percorso del progetto, il testo e il gruppo, ed eventualmente anche l' intervallo di valori.

  • Percorso del progetto: si riferisce al rispettivo progetto

  • Testo: Testo di descrizione dell'errore

  • Gruppo: Il NB è specificato qui per i test di BIM Checker.

  • Intervallo di valori: viene eseguito un test per ogni intervallo di valori disponibile. Le impostazioni relative al test possono essere visualizzate qui.

Vengono emessi i seguenti testi:

  • Controllo 1: RVT_CP/CNS_CP_PLACE_PC non classificato (manca CLASSTYPE(cns)=CP?)

  • Controllo 2: BIM_RVTFML: Z locale non punta in direzione opposta all'asse Z globale

  • Test 3: il progetto non ha una classificazione dei tubi

Per una migliore visione d'insieme, è consigliabile analizzare i dati utilizzando una tabella pivot. Esistono diverse opzioni, a seconda delle preferenze personali.

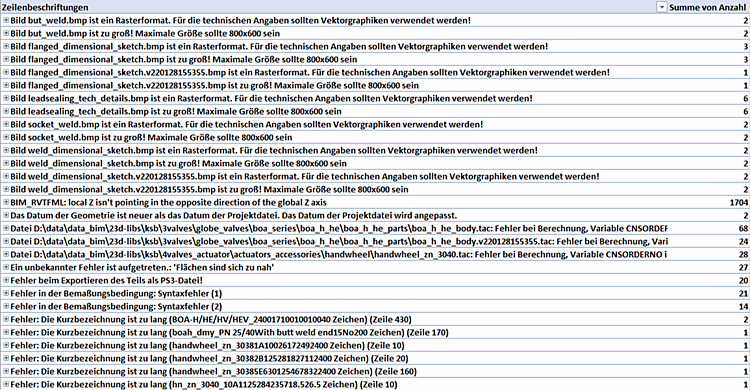

Tabella pivot orientata agli errori

Figura 5.119. Tabella pivot orientata agli errori

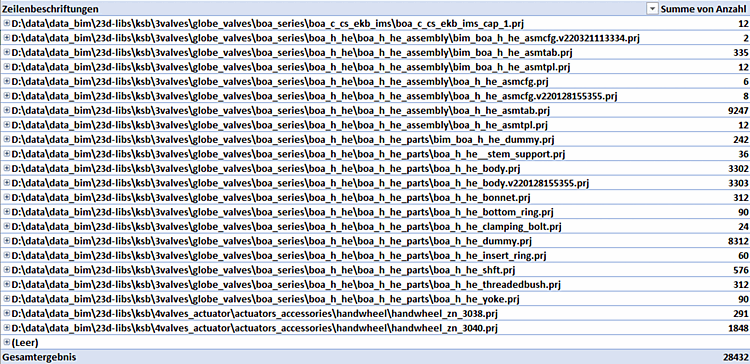

Tabella pivot orientata al progetto

Figura 5.120. Tabella pivot orientata al progetto

5.8.2.1.12.4.2.  QAchecker

Il QAchecker può essere utilizzato per controllare selettivamente alcuni aspetti come la tabella, la classificazione e la traduzione.

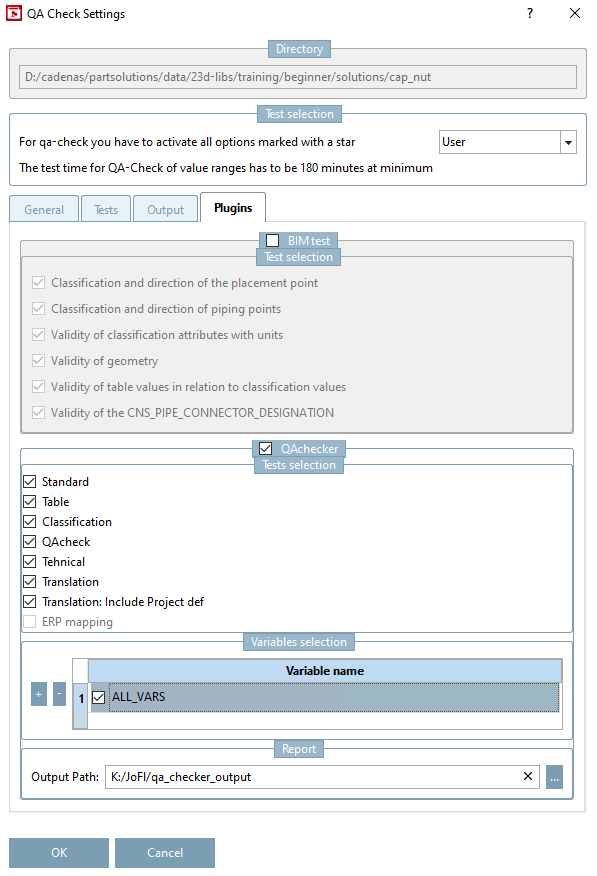

Figura 5.121.

  1. Attivare l'area di dialogo QAchecker e quindi le opzioni desiderate.

  2. Specificare il percorso di output nell'area di dialogo Report. La funzione scrive un file Excel per ogni progetto, in cui sono memorizzati i valori corrispondenti del progetto. I singoli punti sono tabelle Excel, che possono esistere o meno a seconda della selezione.

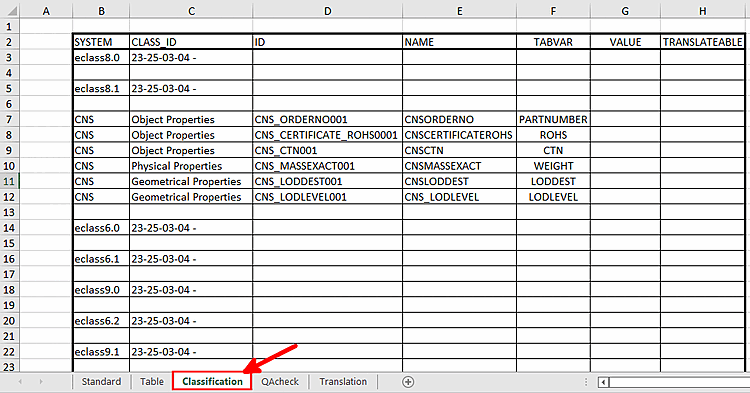

    Valutazione "Classificazione

    Figura 5.122. Valutazione "Classificazione

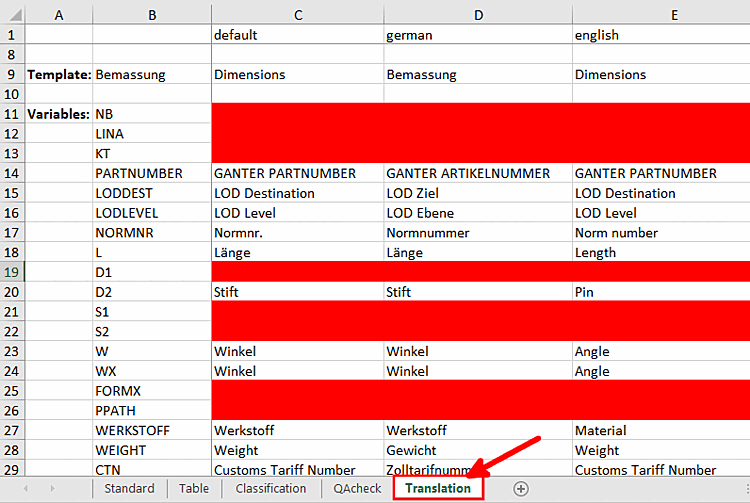

    Valutazione della "traduzione

    Figura 5.123. Valutazione della "traduzione

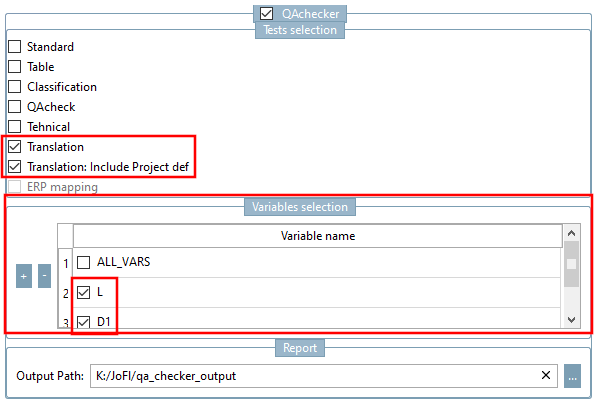

Nell'area di dialogo Selezione variabili, è possibile limitare la selezione a determinate variabili. Disattivare ALL_VARS e creare le variabili desiderate con il segno +.

Figura 5.124.

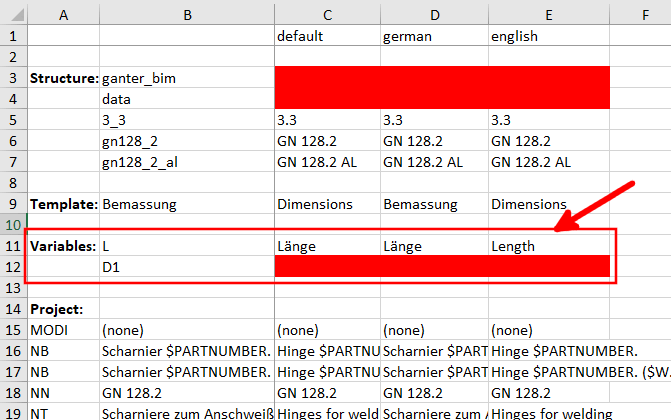

La tabella delle traduzioni ora mostra solo le variabili create manualmente nella sezione Variabili.

Figura 5.125.
