3.1.9.3.4.3. Pagina della scheda "Sezione trasversale

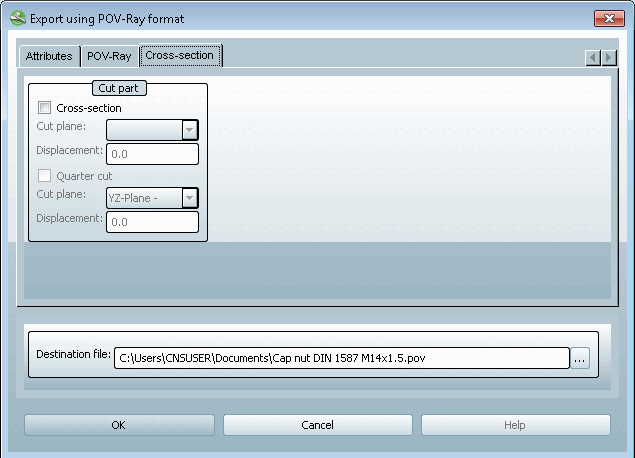

  • Sezione trasversale [Cross-section]

    Piano di taglio [Cut plane]:

    Selezionare il livello YZ, XZ o XY nel campo elenco.

    '+' o'-' (rappresentazione speculare della sezione)

    Spostamento del [Displacement] piano di taglio:

    Inserire lo spostamento desiderato nel campo di immissione. (Il valore numerico si riferisce all'unità di misura del componente).

  • Taglio a quarto [Quarter cut]

    Per creare una sezione di quarto, attivare sia la casella di controllo per la sezione trasversale [Cross-section] che quella per la sezione di quarto [Quarter cut].

    Per le impostazioni vale lo stesso discorso fatto per la sezione trasversale.

Sezione trasversale

Figura 3.856. Sezione trasversale

Taglio a quarto

Figura 3.857. Taglio a quarto
