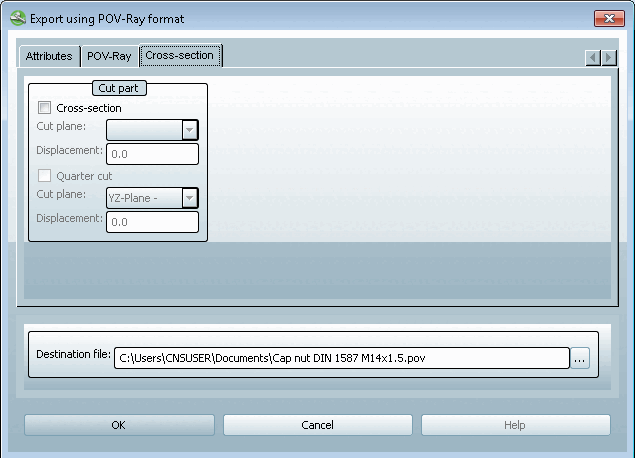

3.1.9.3.4.3. Registerseite "Querschnitt"

  • Querschnitt [Cross-section]

    Schnittebene [Cut plane]:

    Wählen Sie im Listenfeld YZ-Ebene, XZ-Ebene oder XY-Ebene

    '+' oder '-' (spiegelverkehrte Darstellung des Schnittes)

    Verschiebung [Displacement] der Schnittebene:

    Tragen Sie im Eingabefeld die gewünschte Verschiebung ein. (Der Zahlenwert bezieht sich auf die Maßeinheit des Bauteils.)

  • Viertelschnitt [Quarter cut]

    Um einen Viertelschnitt zu erzeugen, aktivieren Sie sowohl das Auswahlkästchen bei Querschnitt [Cross-section], als auch das Auswahlkästchen bei Viertelschnitt [Quarter cut].

    Für die Einstellungen gilt analog dasselbe wie bei Querschnitt.

Querschnitt

Querschnitt

Viertelschnitt

Viertelschnitt
