2.1.6.10.3.  Confronto 3D
2.1.6.10.3.1. Allineamento dei componenti - Funzioni
2.1.6.10.3.2. Operazioni di confronto
2.1.6.10.3.3. Ulteriori funzioni
2.1.6.10.3.4. Impostazioni
2.1.6.10.3.5. Cubo di orientamento
2.1.6.10.3.6. Menu contestuale "Confronto 3D"

Per allineare manualmente un componente, procedere come segue:

Rotazione originale e posizione centrata sul componente [Original rotation and centered position]

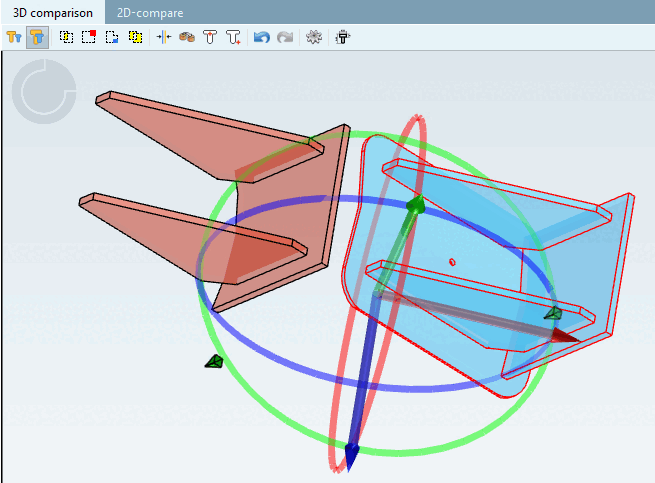

  1. Fare clic su uno dei due componenti per far apparire i cerchi di rotazione e gli assi di rotazione.

    Figura 2.539.

  2. Selezionare un cerchio di rotazione o un asse di rotazione e spostare il componente tenendo premuto il tasto sinistro del mouse.

Le funzioni della barra degli strumenti nella parte inferiore del confronto 3D [3D comparison] sono identiche a quelle di Vista parti [Part view] -> Vista 3D [3D view]. Sezione 2.1.7.6, “Finestra di aggancio "Vista 3D ” Vedere .

Figura 2.540.

Le singole funzioni della barra degli strumenti sono descritte sopra.
