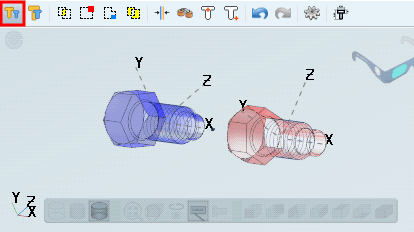

Confronta i componenti [Oppose components]

Figura 3.587.

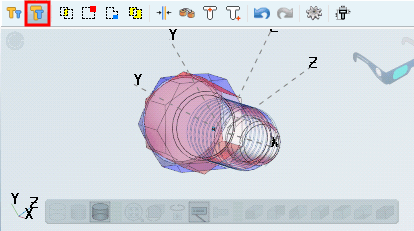

Componenti di sovrapposizione [Overlay components]: questa è la funzione standard. Se la sovrapposizione non è ancora soddisfacente, provare una delle altre funzioni.

Figura 3.588. In questo esempio, la sovrapposizione con l'allineamento lungo l'asse principale non è ancora soddisfacente. Si veda la figura successiva.

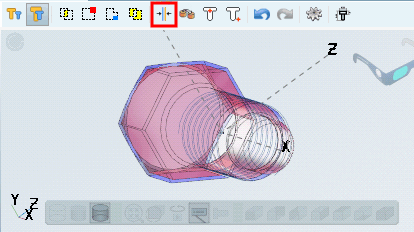

Allineamento automatico di rotazione e posizione [Automatically calculate aligned rotation and position]

Figura 3.589.

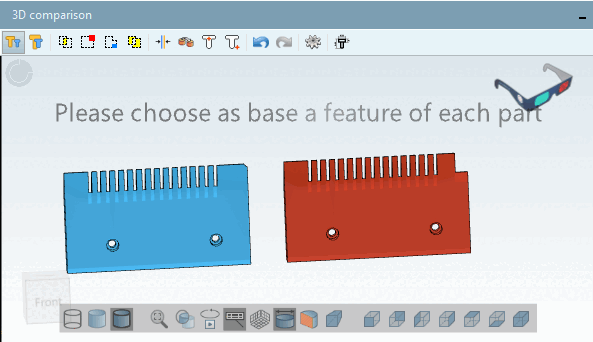

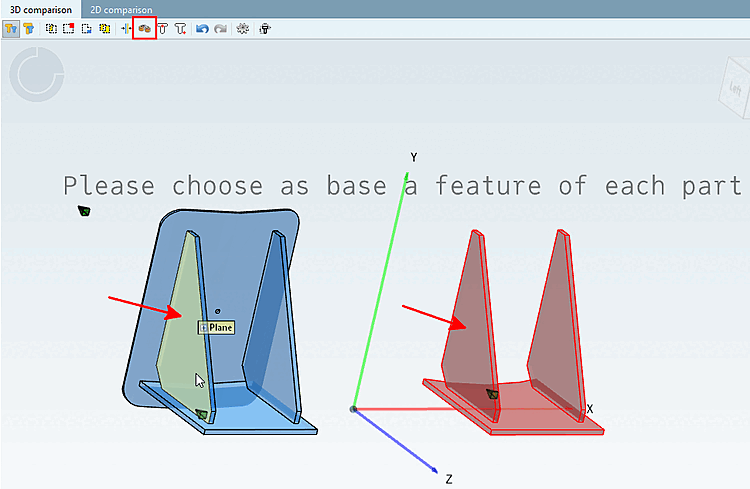

Allineare manualmente la rotazione e la posizione [Align parts position and rotation manually]: Dopo aver fatto clic sul pulsante, appare il testo informativo corrispondente: Selezionare una caratteristica come base [Please choose as base a feature of each part].

Figura 3.590.

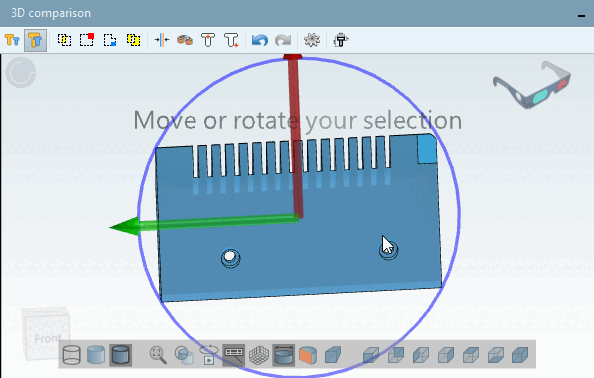

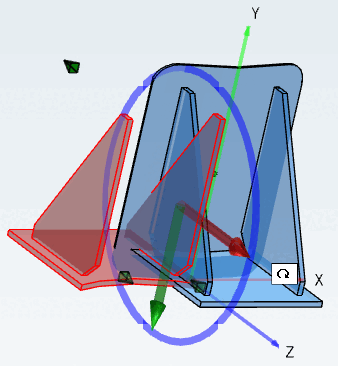

Non appena si fa clic sulla seconda funzione, il posizionamento avviene automaticamente.

Figura 3.591.

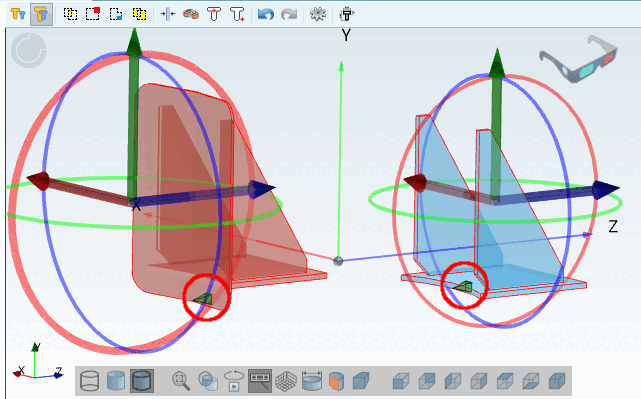

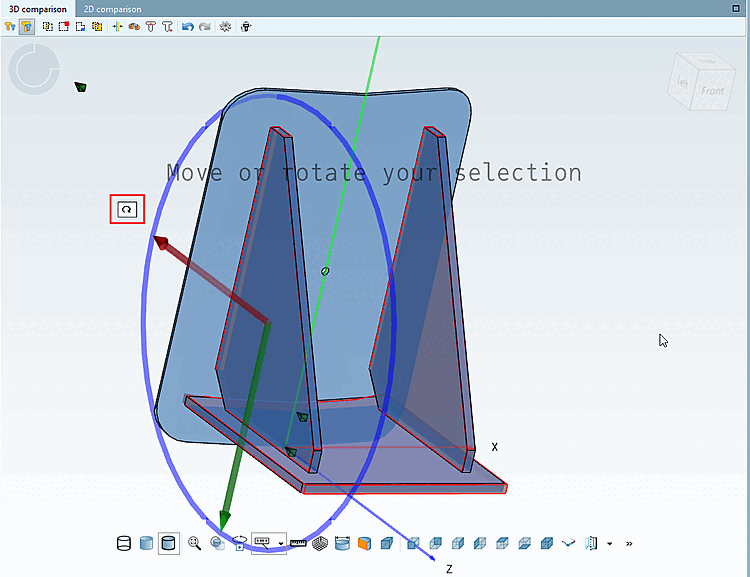

I restanti gradi di libertà per la rotazione e lo spostamento sono indicati dagli assi e dai cerchi corrispondenti.

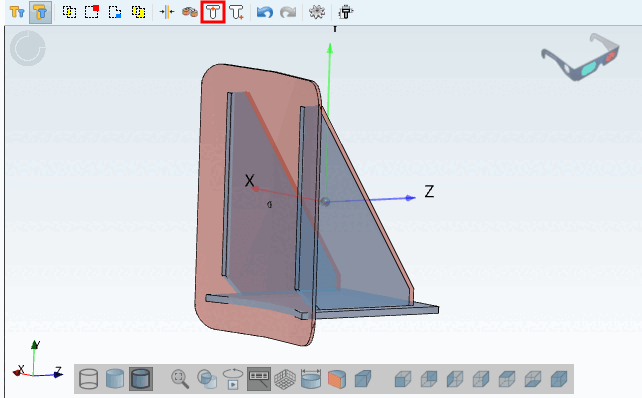

Rotazione originale e posizione centrata sui componenti [Original rotation and centered position] (best fit)

Figura 3.592. In questo esempio, i componenti sono allineati in modo ottimale.

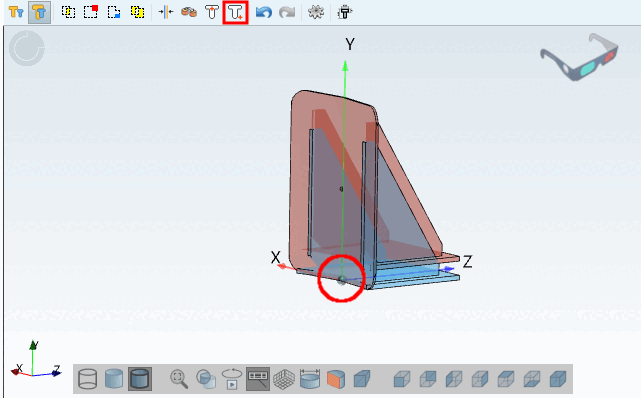

Rotazione e posizione originali [Original rotation and position] (punti zero sovrapposti)

Figura 3.593.

Figura 3.594.
