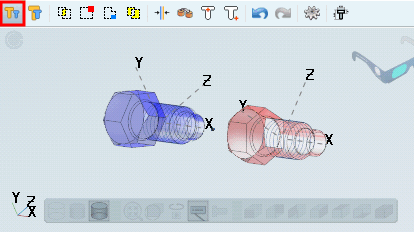

Bauteile gegenüberstellen [Oppose components]

Bauteile überlagern [Overlay components]: Dies ist die Standardfunktion. Sollte die Überlagerung noch nicht befriedigend sein, probieren Sie eine der anderen Funktionen.

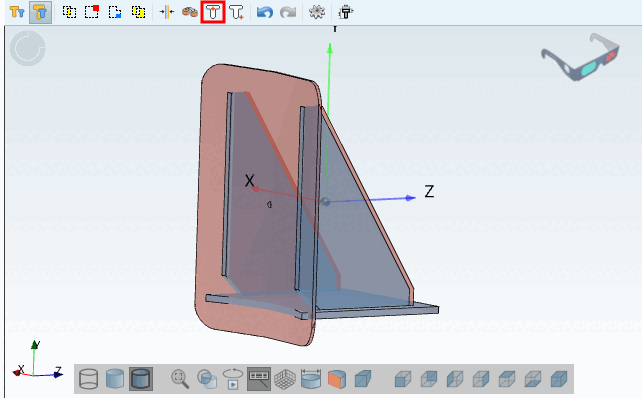

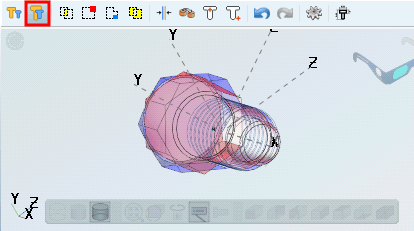

Hier im Beispiel ist das Überlagern mit Ausrichtung entlang der Hauptachse noch nicht befriedigend. Vgl. nächste Abb.

Rotation und Position automatisch aufeinander ausrichten [Automatically calculate aligned rotation and position]

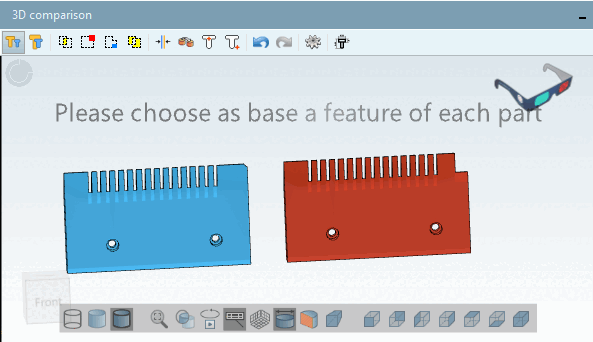

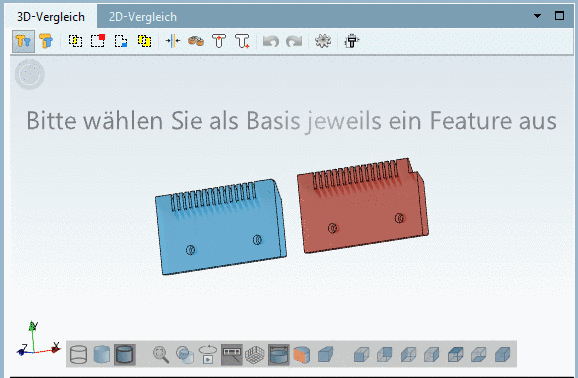

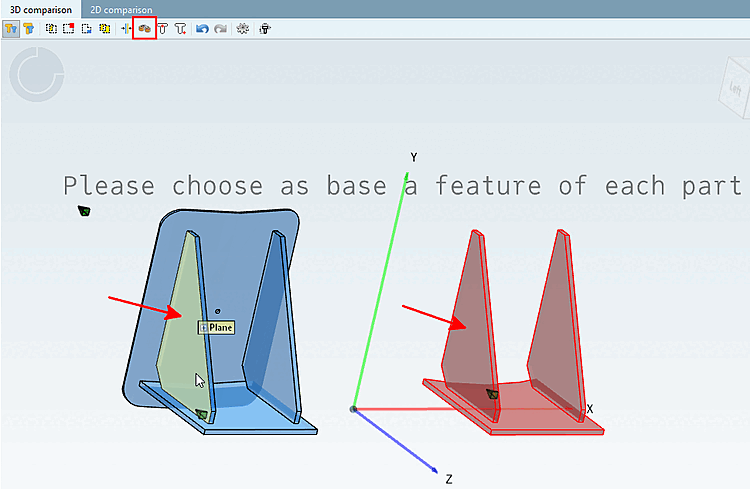

Rotation und Position manuell aufeinander ausrichten [Align parts position and rotation manually]: Sobald Sie auf die Schaltfläche geklickt haben, erscheint der entsprechende Hinweistext: Bitte wählen Sie als Basis jeweils ein Feature aus [Please choose as base a feature of each part].

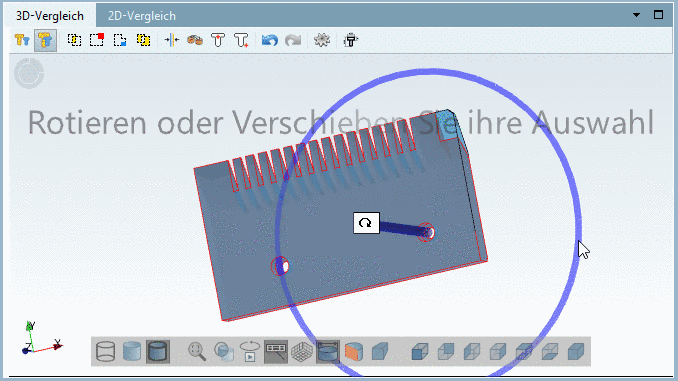

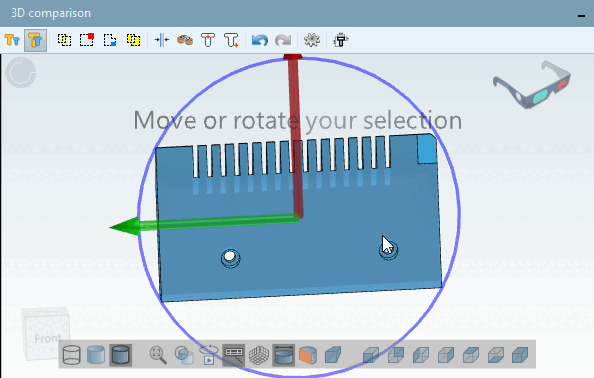

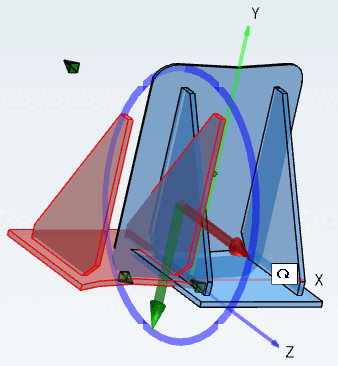

Sobald Sie das zweite Feature angeklickt haben, wird automatisch die Positionierung vorgenommen.

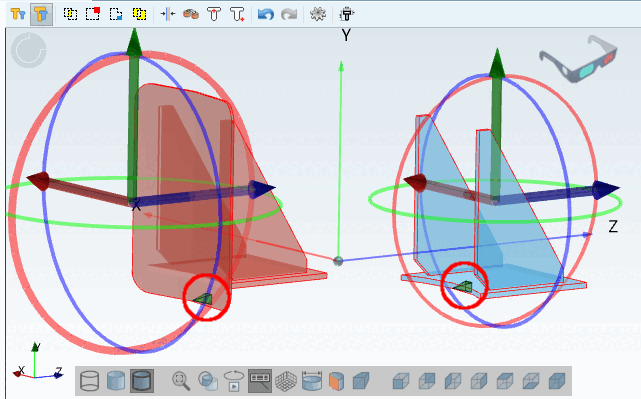

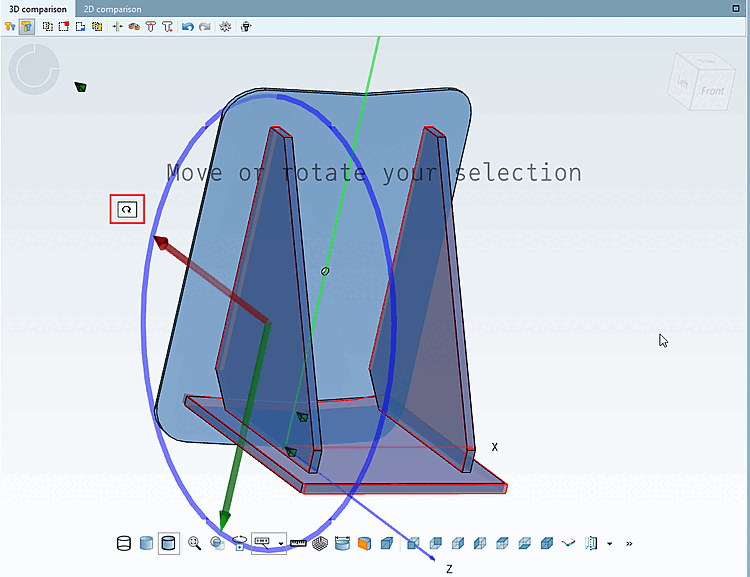

Die noch verbliebenen Freiheitsgrade zum Rotieren und Verschieben werden durch entsprechende Achsen und Kreise angezeigt.

Außerdem kann noch "Spiegeln" verwendet werden.

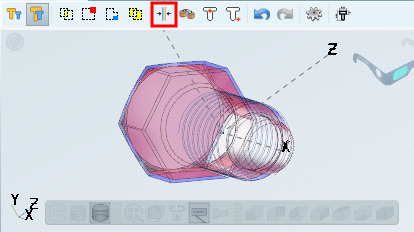

: Spiegeln: Ändern Sie evtl. die horizontale Ausrichtung des Bauteils.

Original Rotation und bauteilmittige Position [Original rotation and centered position] (beste Passung)

Hier im Beispiel sind die Bauteile optimal aufeinander ausgerichtet.

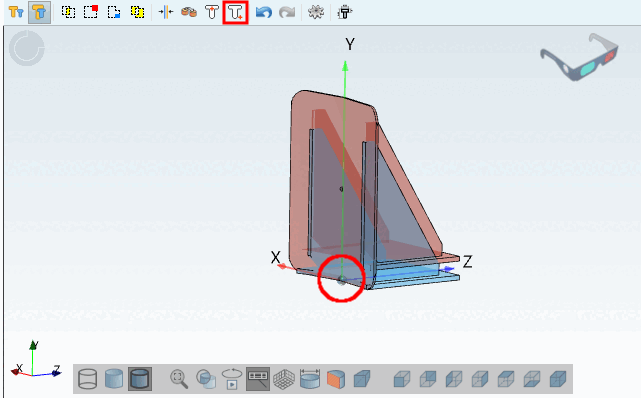

Original Rotation und Position [Original rotation and position] (Nullpunkte überlagert)
