3.1.6.10.3.2. Vergleichsoperationen

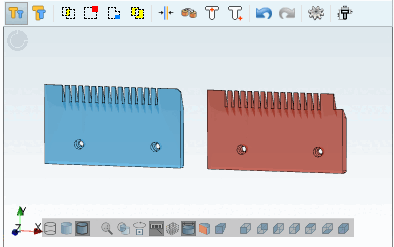

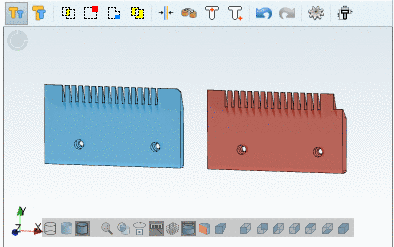

Die folgende Abbildung zeigt beispielhaft die zu vergleichenden Teile.

Die Abbildungen zeigen Standardeinstellungen:

  • 1. Bauteil blau

  • 2. Bauteil rot

  • Ergebnis gelb

Zur Änderung der Einstellungen klicken Sie auf .

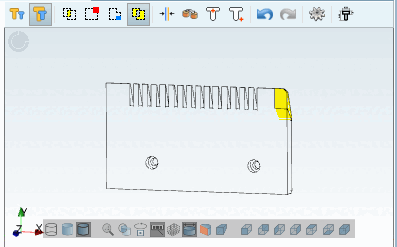

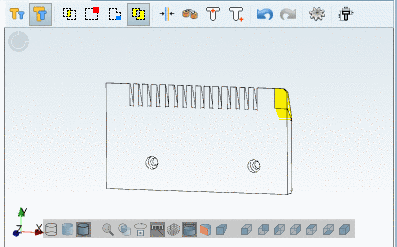

Differenz 1-2 [Difference 1-2]

Differenz: Bauteil 1 minus Bauteil 2

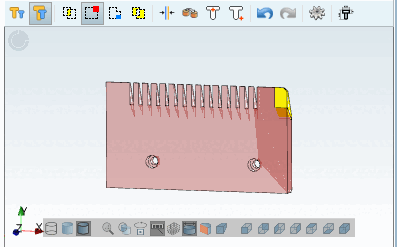

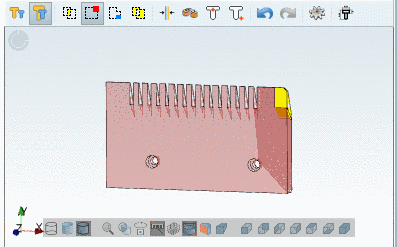

Differenz 2-1 [Difference 2-1]

Differenz: Bauteil 2 minus Bauteil 1

Kleineres Bauteil (welches komplett im größeren enthalten ist) minus größeres Bauteil ergibt kein Ergebnis = keine Gelbfärbung

Kleineres Bauteil (welches komplett im größeren enthalten ist) minus größeres Bauteil ergibt kein Ergebnis = keine Gelbfärbung

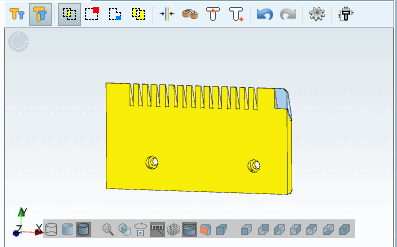

Symmetrische Differenz [Symmetric difference]

Summe der Differenzen zwischen Bauteil 1 und Bauteil 2

Vereinigungsmenge–Schnittmenge

Zeigt die Bauteilbereiche, in denen sich die Teile unterscheiden.

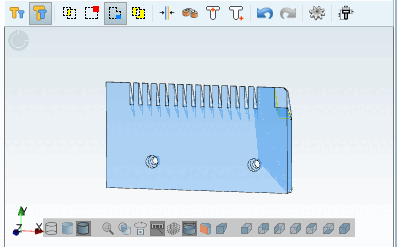

Schnittmenge [Intersection]

Zeigt die Bauteilbereiche, in denen die Bauteile identisch sind.
