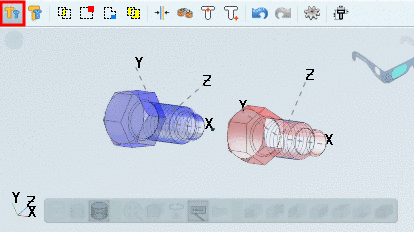

Comparer les composants [Oppose components]

Superposer les éléments de construction [Overlay components]: il s'agit de la fonction standard. Si la superposition n'est pas encore satisfaisante, essayez l'une des autres fonctions.

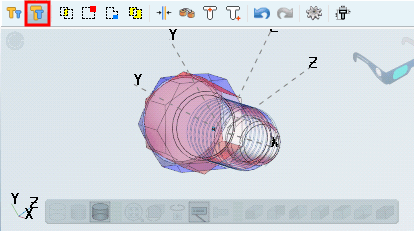

Dans cet exemple, la superposition avec alignement le long de l'axe principal n'est pas encore satisfaisante. Voir l'illustration suivante.

Alignement automatique de la rotation et de la position [Automatically calculate aligned rotation and position]

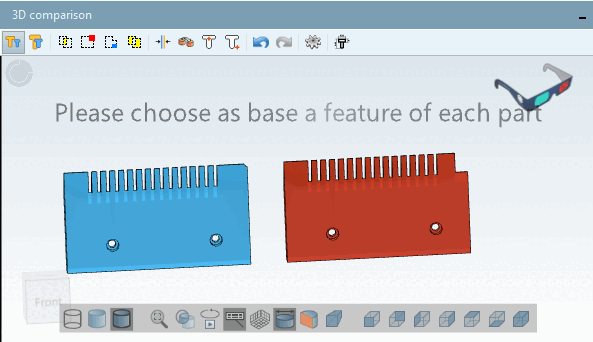

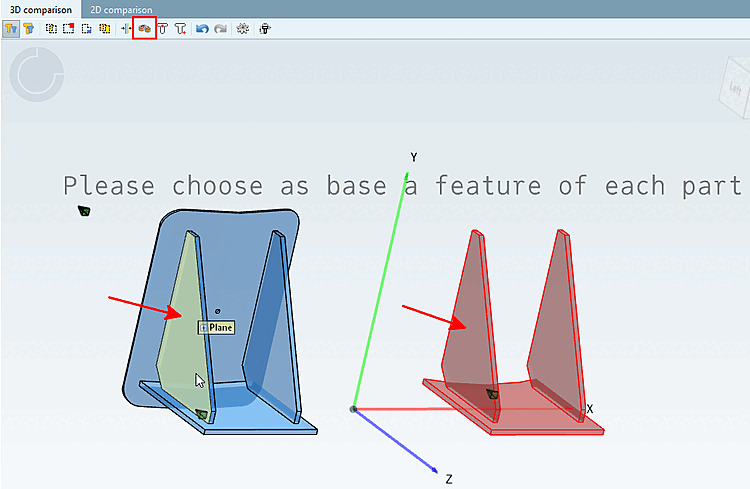

Aligner manuellement la rotation et la position [Align parts position and rotation manually]: Dès que vous avez cliqué sur le bouton, le texte d'avertissement correspondant apparaît : Veuillez sélectionner une fonction comme base [Please choose as base a feature of each part].

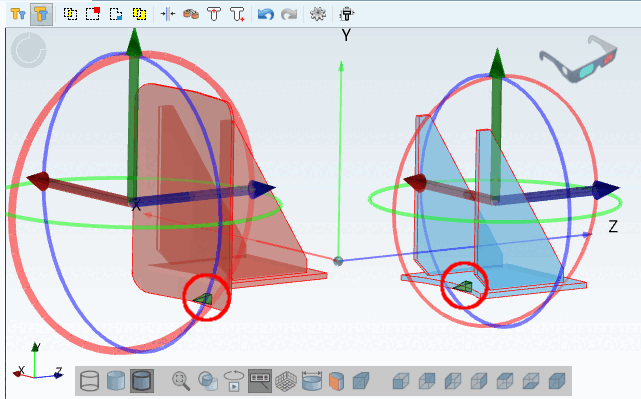

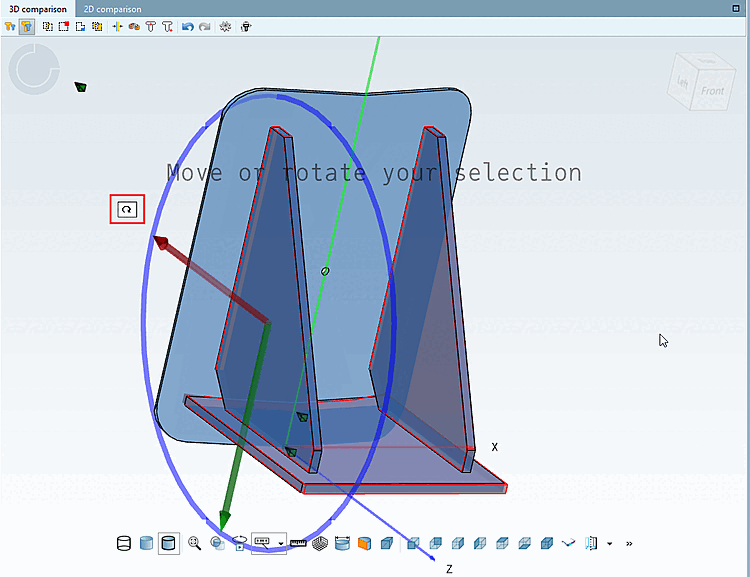

Dès que vous avez cliqué sur la deuxième fonction, le positionnement se fait automatiquement.

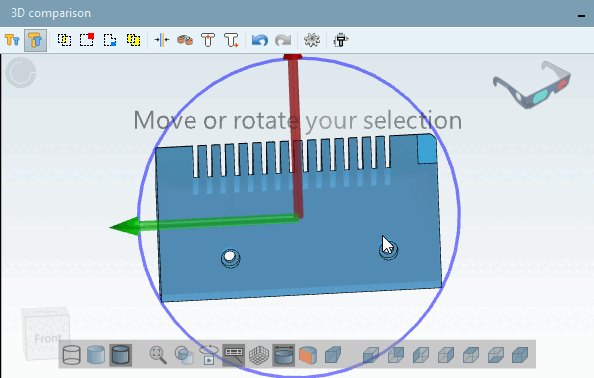

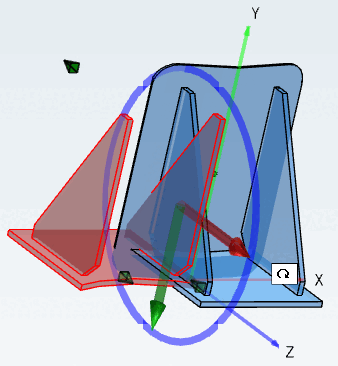

Les degrés de liberté restants pour la rotation et le déplacement sont représentés par des axes et des cercles correspondants.

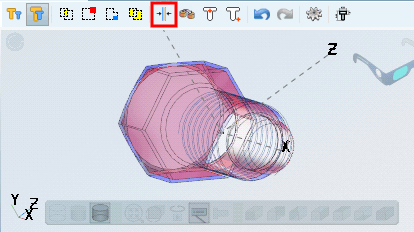

On peut également utiliser la fonction « Miroir » .

: Miroir : Peut-être changer le alignement horizontal du composant.

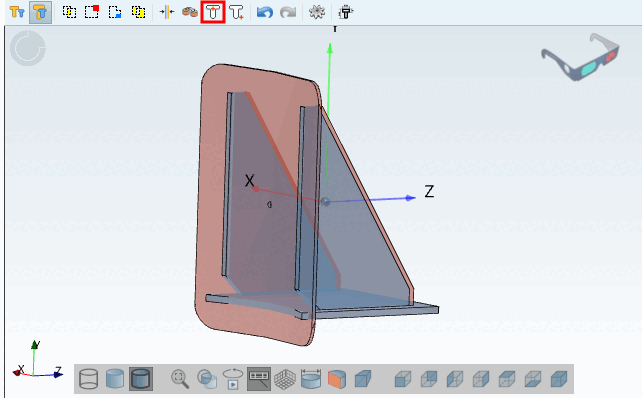

Rotation originale et position centrale de la pièce [Original rotation and centered position] (meilleur ajustement)

Dans cet exemple, les composants sont parfaitement alignés les uns par rapport aux autres.

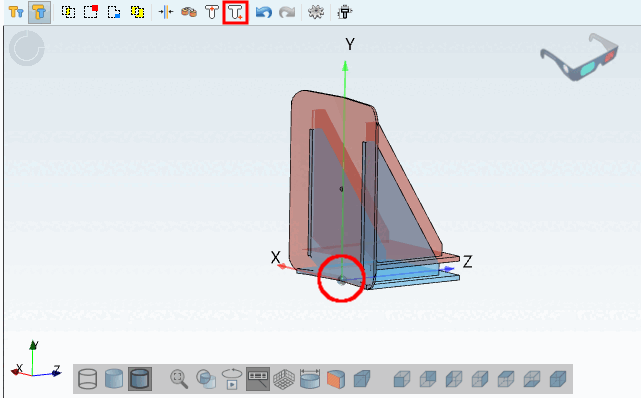

Rotation et position originales [Original rotation and position] (points zéro superposés)
