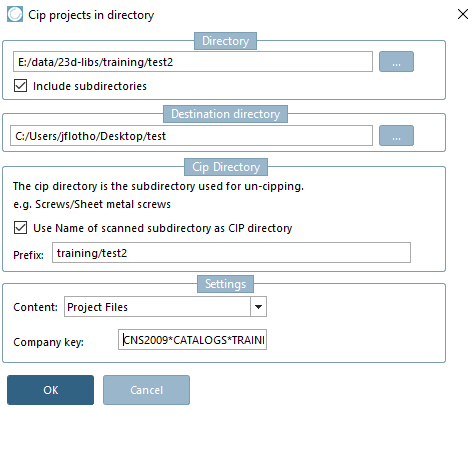

Area menu Directory:

Directory d'origine della cartella da cippare (contrassegnata nell'albero delle directory)

Includere le directory subordinate [Include subdirectories]:

Una cartella può contenere file di progetto e/o altre cartelle subordinate. Se si seleziona questa opzione, anche i file di progetto delle cartelle subordinate vengono ritagliati.

Area del menu della directory di destinazione [Destination directory]:

Directory di destinazione dei file di progetto ritagliati.

Directory CIP [Cip Directory] dell'area menu: I file *.prj vengono assegnati alla directory da cui sono stati originariamente estratti per impostazione predefinita interna quando vengono decompressi. Se si desidera decomprimere i file in una directory diversa, inserire il percorso (completo) corrispondente nel campo Prefisso [Prefix]. Solo se l'opzione Usa il nome della sottodirectory scansionata come directory CIP [Use name of scanned subdirectory as cip directory] è attivata, tutti i file di progetto subordinati saranno "impacchettati nel posto giusto".

Area del menu Impostazioni [Settings]:

Contenuto [Content]: quando si richiama (facendo doppio clic) un file *.cip, viene avviato il PARTdataManager e viene visualizzato il progetto (componente). Se si impostano i file di progetto [Project Files], il progetto viene creato nel PARTdataManager con tutte le informazioni associate. L'opzione Chiama parametri [Calling parameter], invece, crea solo una "chiave" che apre una parte che deve essere già stata creata.

Chiave aziendale [Company key]: in questo campo è necessario inserire la licenza corrispondente (ad es. CNS2009*CATALOGS*CATALOG). Insieme al file *.cnsldb riceverete la licenza di base o di catalogo.
