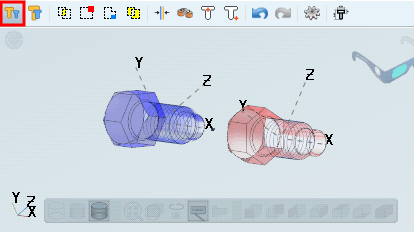

Confronta i componenti [Oppose components]

Figura 2.542.

Componenti di sovrapposizione [Overlay components]: questa è la funzione standard. Se la sovrapposizione non è ancora soddisfacente, provare una delle altre funzioni.

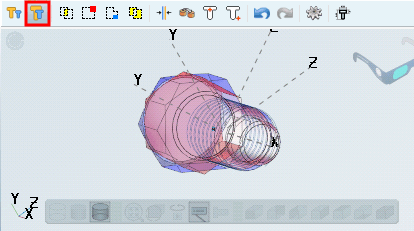

Figura 2.543. In questo esempio, la sovrapposizione con l'allineamento lungo l'asse principale non è ancora soddisfacente. Si veda la figura successiva.

Allineamento automatico di rotazione e posizione [Automatically calculate aligned rotation and position]

Figura 2.544.

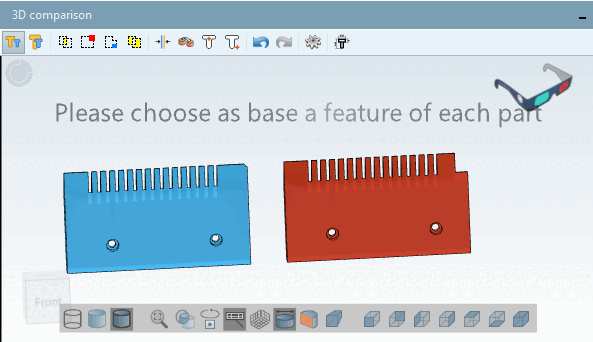

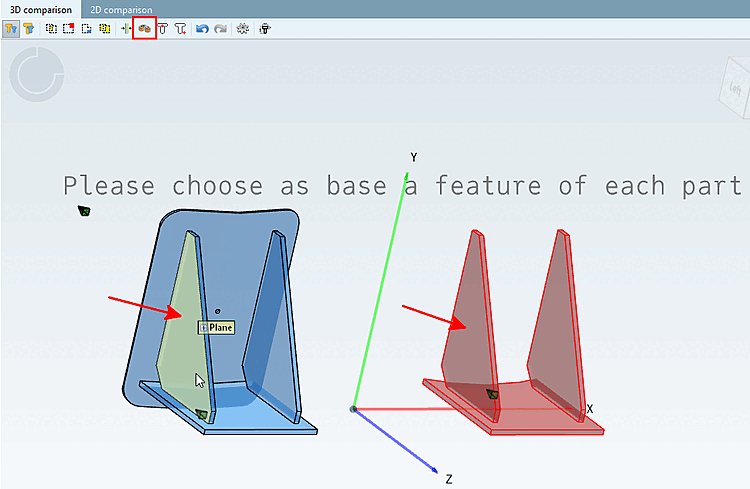

Allineare manualmente la rotazione e la posizione [Align parts position and rotation manually]: Dopo aver fatto clic sul pulsante, appare il testo informativo corrispondente: Selezionare una caratteristica come base [Please choose as base a feature of each part].

Figura 2.545.

Non appena si fa clic sulla seconda funzione, il posizionamento avviene automaticamente.

Figura 2.546.

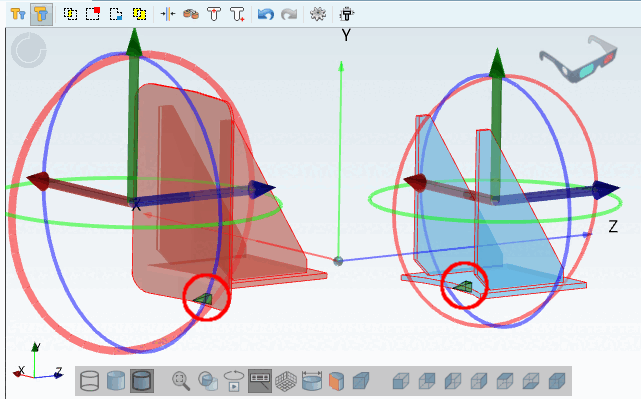

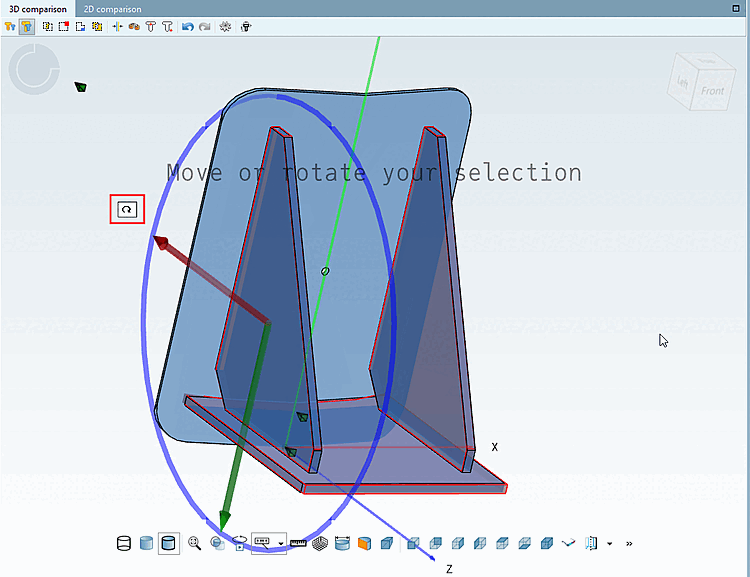

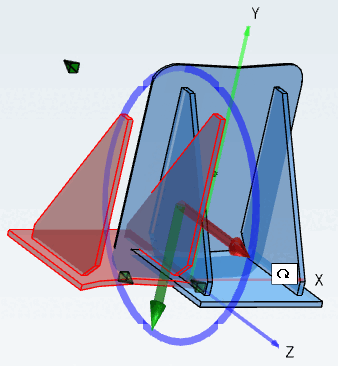

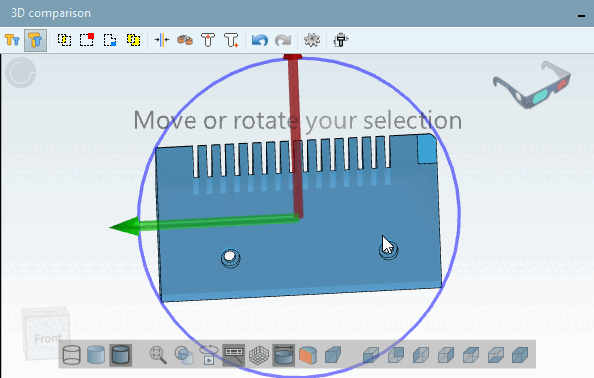

I gradi di libertà ancora disponibili per la rotazione e lo spostamento sono indicati dai relativi assi e cerchi.

Inoltre, è possibile utilizzare anche la funzione "Riflesso" .

: Mirroring: Possibilmente cambiare il allineamento orizzontale del componente.

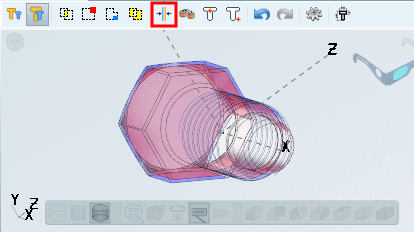

Figura 2.547.

Rotazione originale e posizione centrata sui componenti [Original rotation and centered position] (best fit)

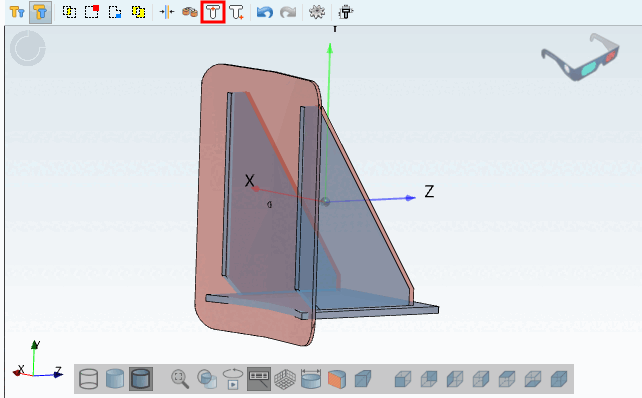

Figura 2.548. In questo esempio, i componenti sono allineati in modo ottimale.

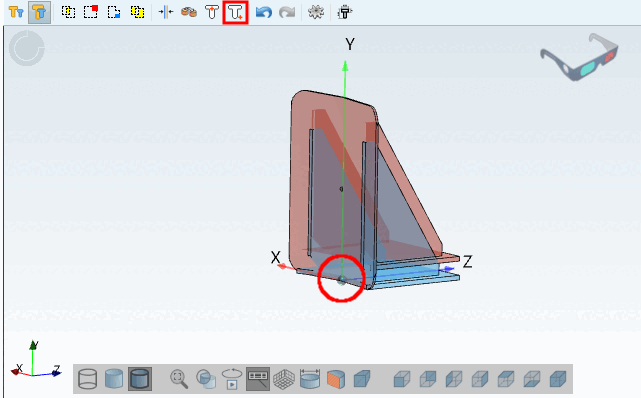

Rotazione e posizione originali [Original rotation and position] (punti zero sovrapposti)

Figura 2.549.

Figura 2.550.
