7.4. Creare un modello 3D: Piccolo esempio dalla A alla Z
Indietro  Avanti

7.4. Creare un modello 3D: Piccolo esempio dalla A alla Z

Un solido 3D deve sempre essere creato utilizzando uno schizzo 2D. Questo schizzo 2D viene creato in una finestra di aggancio separata, lo Sketcher .

In Di seguito viene utilizzato come esempio di un semplice Quaders la procedura passo dopo passo Spiega. [77]

  1. Creare un nuovo progetto in PARTproject. Sezione 5.5, “Creare un progetto - Piccolo esempio dalla A alla Z ” Un piccolo esempio è disponibile all'indirizzo .

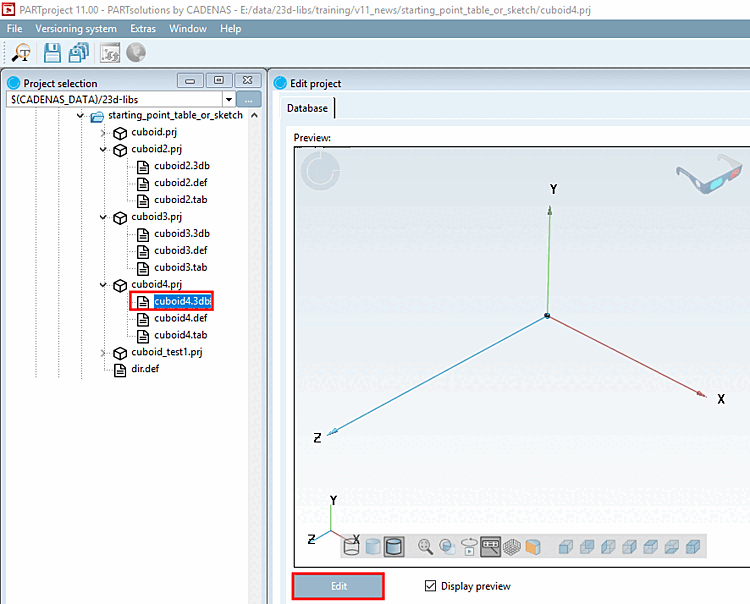

    Selezionare il file *.3db nel progetto da modificare.

    Fare clic su Modifica [Edit].

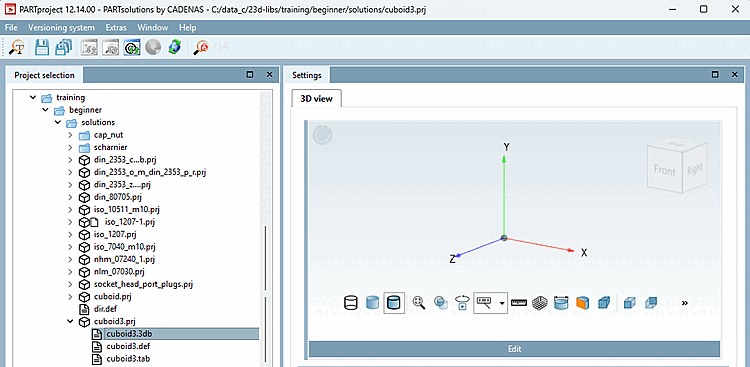

    Figura 7.27.

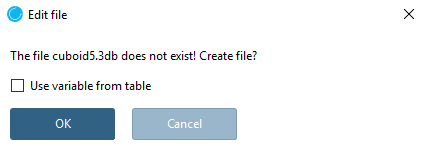

    -> Si apre la finestra di dialogo Modifica file [Edit file].

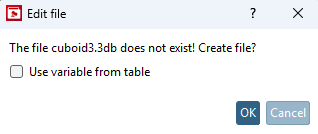

    Figura 7.28.

  2. Confermare con OK.

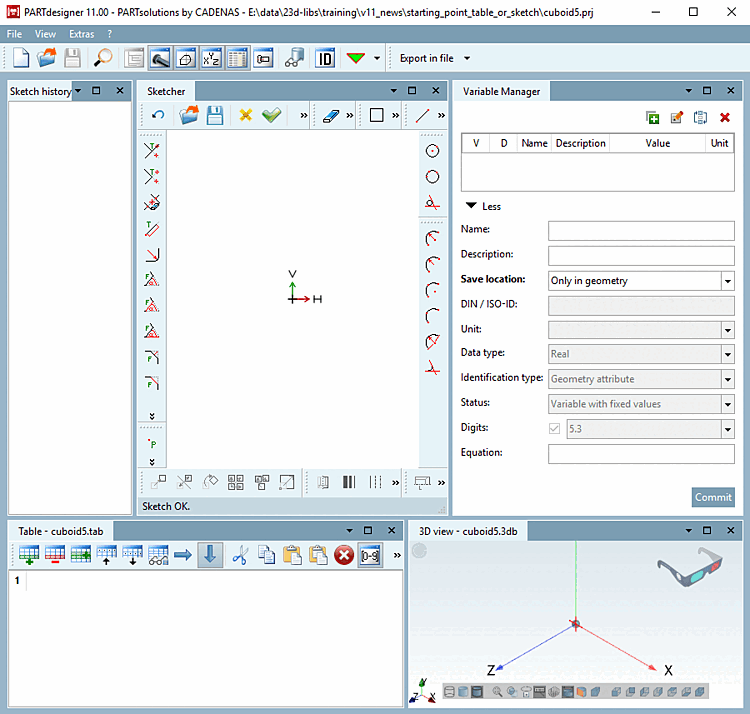

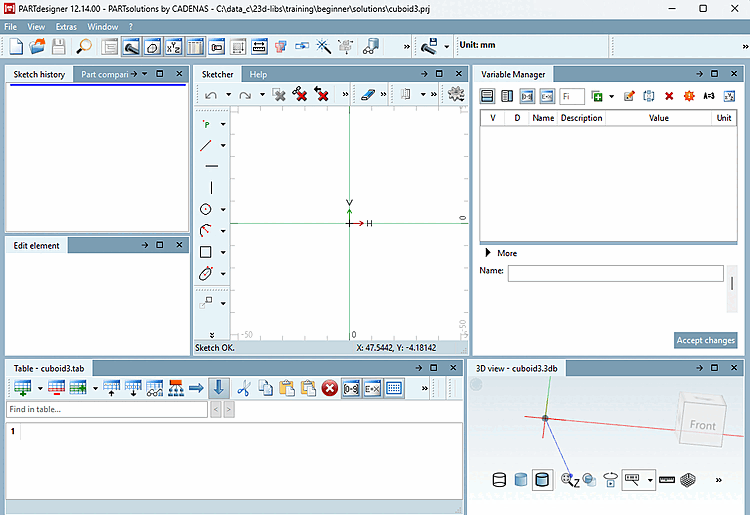

    -> PARTdesigner si apre con le finestre di aggancio Cronologia 3D [3D History], Vista 3D [3D view], Gestione variabili [Variable Manager] e Tabella [Table].

    [Nota]Nota

    È possibile posizionare le finestre di aggancio come si desidera. Vedere Sezione 2.1.5.4, “Metodo di posizionamento delle finestre di aggancio ” in PARTsolutions - Utente.

  3. La finestra di aggancio della storia 3D [3D History] contiene i tre livelli di base per gli schizzi di costruzione.

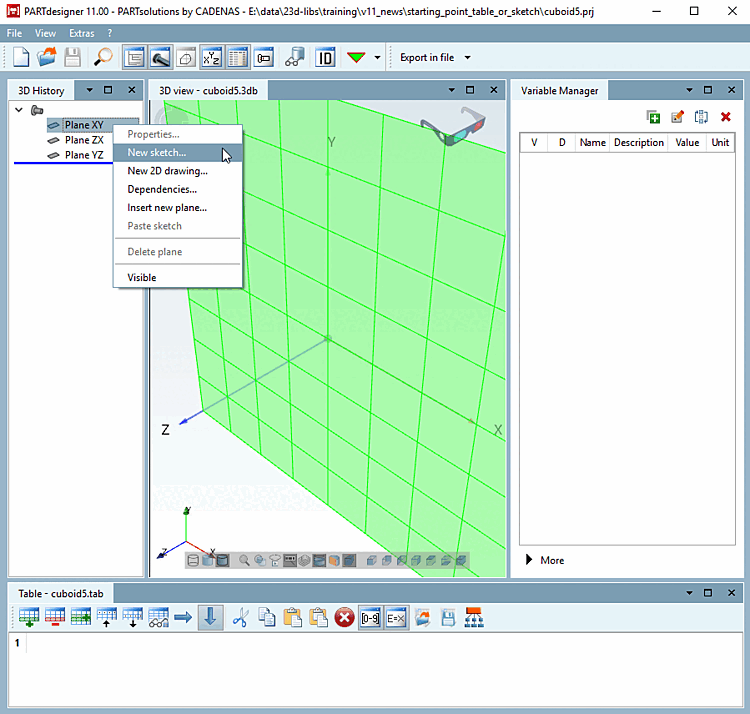

    Fare clic con il pulsante secondario del mouse su uno di questi livelli (qui XY) e selezionare la voce di menu Nuovo schizzo.... [New sketch...] nel menu contestuale.

    Nuovo schizzo... [New sketch...]

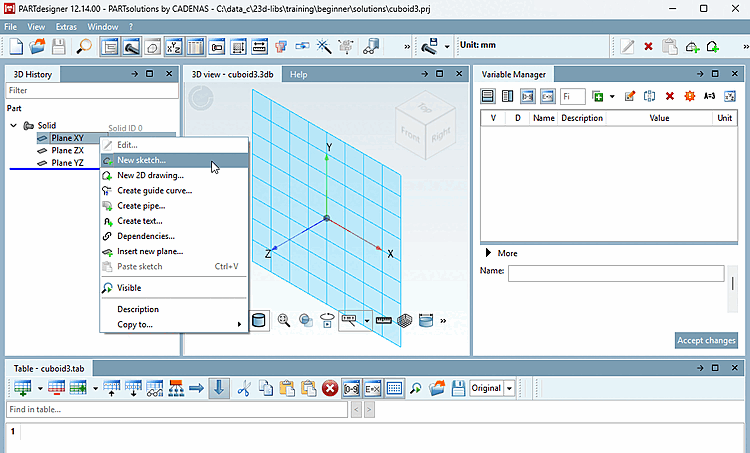

    Figura 7.29. Nuovo schizzo... [New sketch...]

    -> Questo comando richiama lo Sketcher.

    Figura 7.30.

    [Nota]Nota

    Ora avete due opzioni di base:

    • Disegnare uno schizzo con valori fissi

      Questa opzione è adatta se si ha bisogno del modello 3D solo "rapidamente", ad esempio per scopi dimostrativi.

    • Disegnare uno schizzo con le variabili

      Se si memorizzano le variabili, si ha la possibilità di riempirle con i valori della tabella in un secondo momento.

    In questo esempio devono essere utilizzate delle variabili.

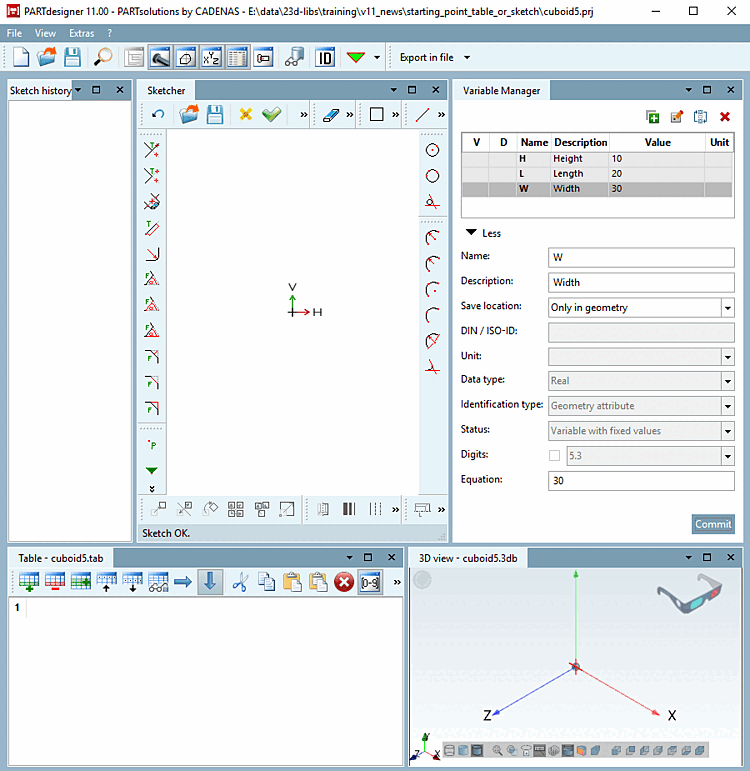

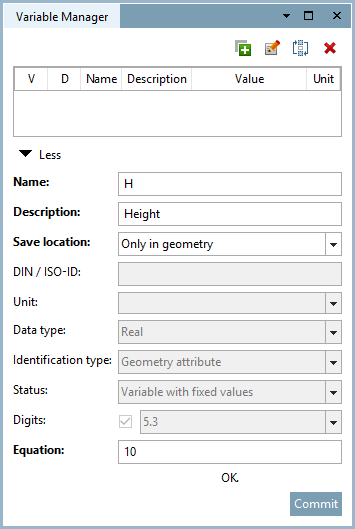

  4. Creare le variabili L (lunghezza), W (larghezza) e H (altezza) per un cuboide nel gestore delle variabili [Variable Manager]. Sezione 7.8, “ Finestra di aggancio "Variable Manager ” I dettagli sul gestore [Variable Manager] di variabili sono disponibili all'indirizzo .

    1. Selezionare innanzitutto l'opzione Solo nella geometria [Only in geometry] in Posizione di archiviazione [Save location].

      -> Ora sono attivi solo i campi di immissione per Nome [Name], Descrizione [Description] e Formula [Equation].

    2. Confermare cliccando su “Applica modifiche [Accept changes] ”.

    3. Fare clic su per creare una nuova riga alla volta.

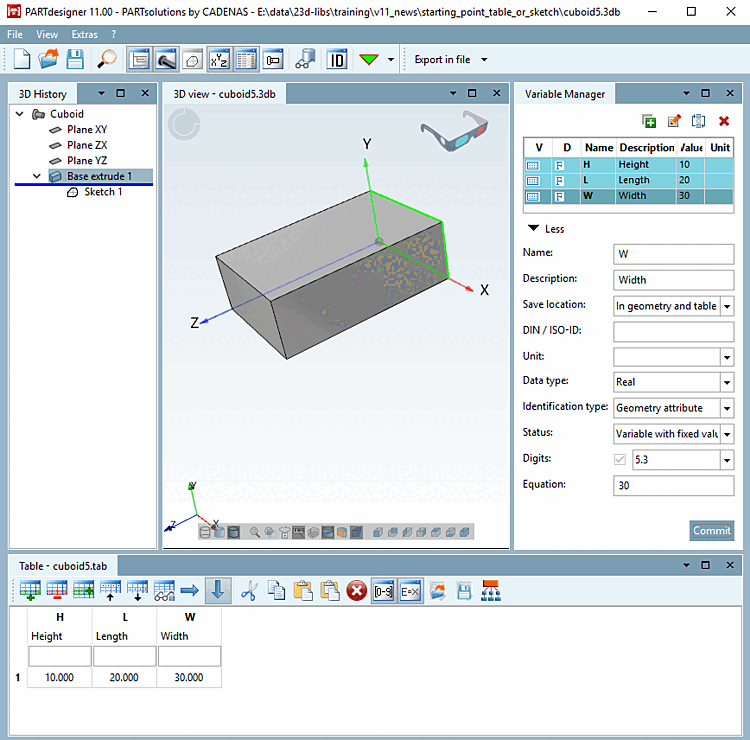

    Sono state create le variabili H, L e W.

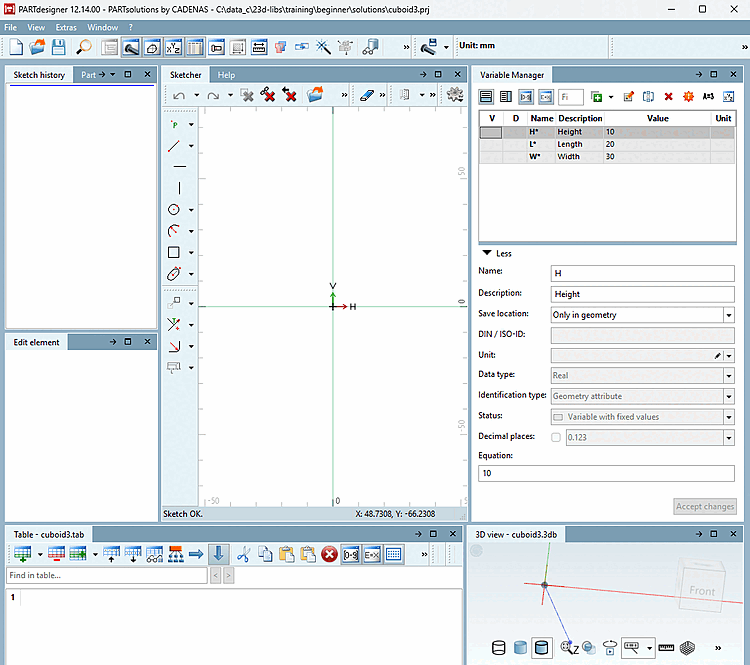

    Figura 7.31. Sono state create le variabili H, L e W.

    -> Ora è possibile fare riferimento alle variabili quando si disegna il cuboide.

  5. Disegnare prima un rettangolo che verrà poi estruso. Sezione 7.9, “ Finestra di aggancio "Sketcher" ” I dettagli sullo Sketcher sono disponibili su .

    Clicca sul pulsante Inserisci rettangolo [Insert rectangle] .

    Se si sposta il cursore del mouse dal punto di base , si allarga il rettangolo. Per fissare le dimensioni del rettangolo, è sufficiente fare clic con il mouse.

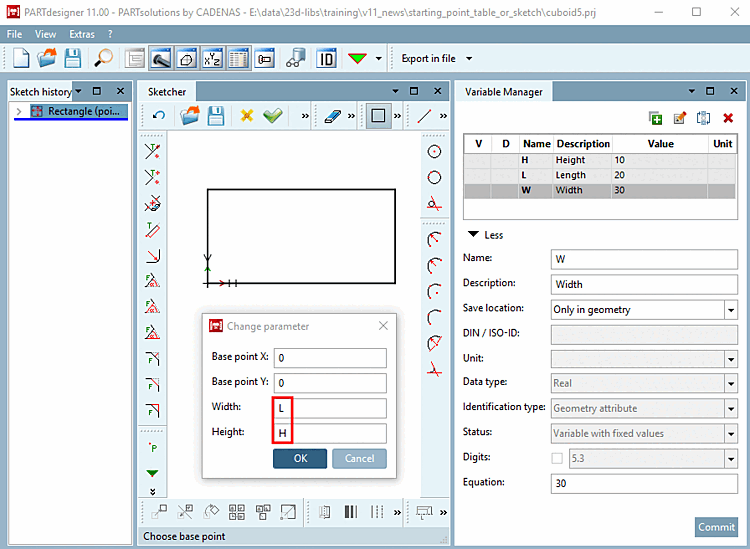

    Disegnare un rettangolo

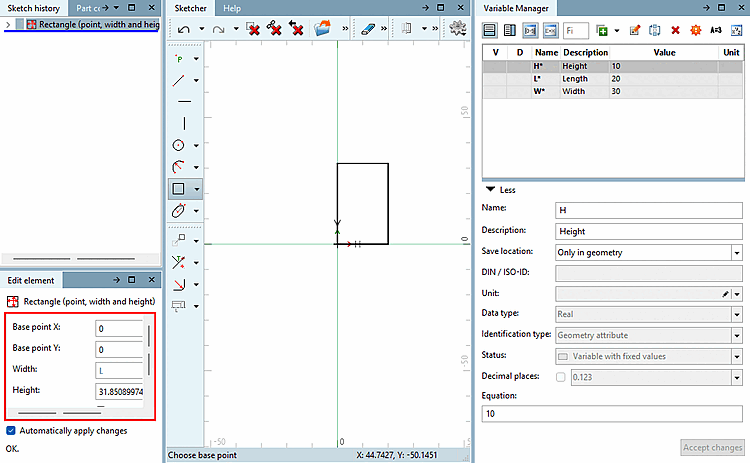

    Figura 7.32. Disegnare un rettangolo

  6. Nella finestra di docking "Modifica elemento [Edit element]" regolare il punto di riferimento [Base point] X e il punto di riferimento [Base point] Y .

  7. Sotto " Larghezza [Width] " e " Altezza [Height] ", sostituisca i valori fissi con le variabili precedentemente definite.

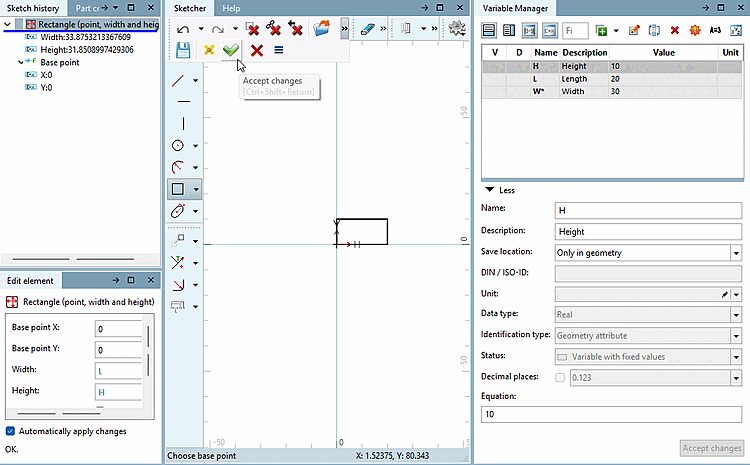

  8. Nel Sketcher, clicca su Fai domanda [Accept changes] modifiche per confermare le tue iscrizioni.

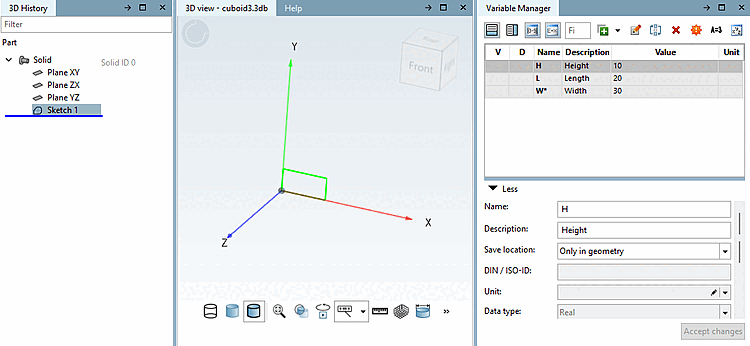

    Figura 7.33.

    -> L'abbozzatore è chiuso.

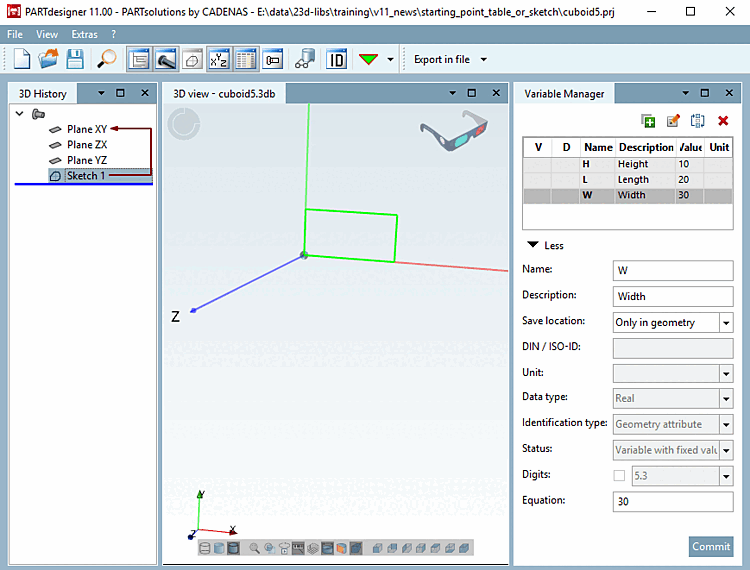

    -> Il passo di progettazione Schizzo 1 appare nella finestra di aggancio della cronologia 3D [3D History].

    -> Nella finestra di aggancio della vista 3D [3D view], il rettangolo si trova sul piano XY.

    Figura 7.34.

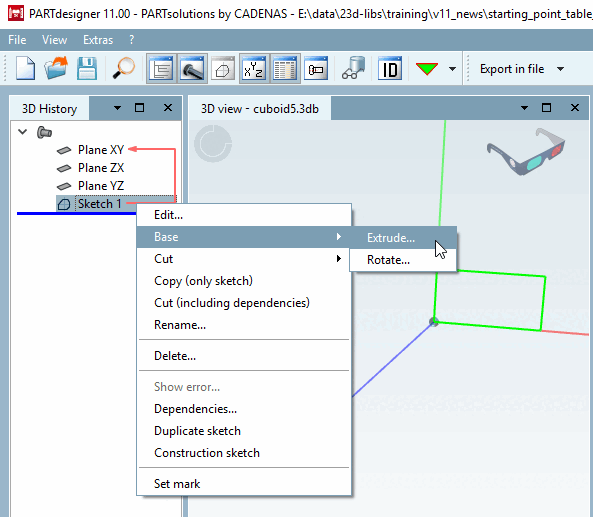

  9. Fare clic sullo schizzo 1 con il tasto secondario del mouse e selezionare il comando Solidi [Base] -> Estrusione.... [Extrude...]

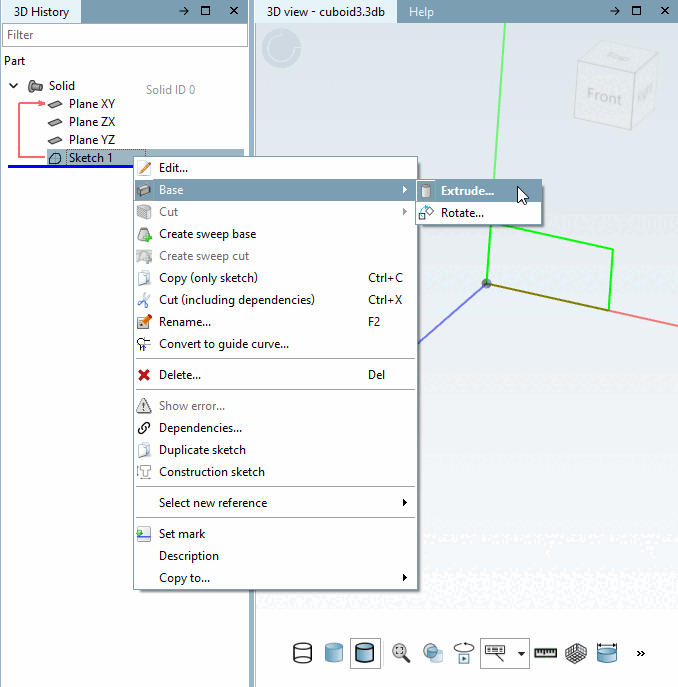

    Solidi [Base] -> Estrusione [Extrude...]...

    Figura 7.35.  Solidi [Base] -> Estrusione [Extrude...]...

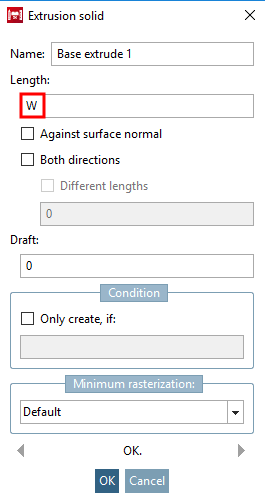

    -> Si apre la finestra Corpo estrusione [Extrusion solid].

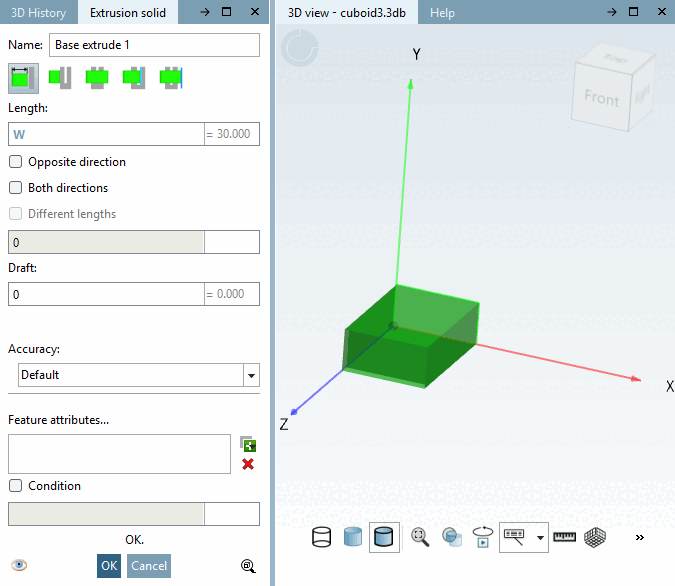

  10. Determinare la lunghezza [Length] inserendo la variabile W e confermare con OK.

    Figura 7.36.

    -> Nell'area di menu " Cronologia 3D [3D History] " compare ora, in relazione allo schizzo 1, la fase di progettazione Base estrusione 1.

    -> Nella vista 3D [3D view], il rettangolo con il valore W viene estruso in un cuboide.

    Creazione di parallelepipedi

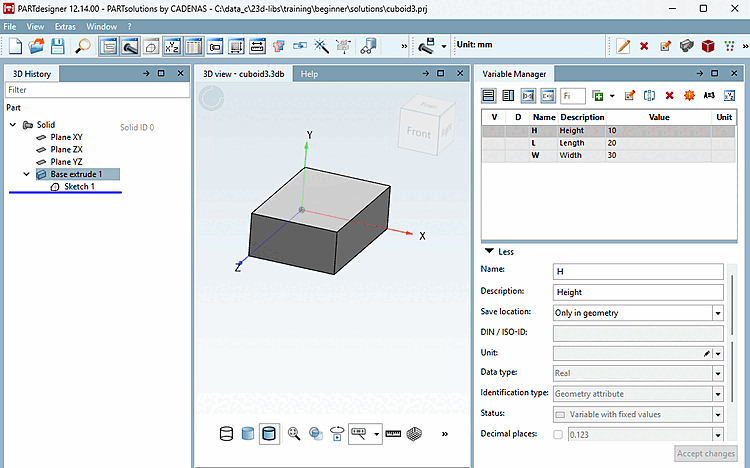

    Figura 7.37. Creazione di parallelepipedi

  11. Eseguire la funzione Controlla parte [Test part] .

    -> Viene verificata l'integrità del componente. Questo è importante perché solo così si può garantire un'esportazione senza errori nei vari sistemi CAD. Sezione 7.24.2, “ Controllare la parte ” Per maggiori dettagli, vedere .

  12. Impostare la voce " Posizione [Save location] " su " Nella geometria e nella tabella [In geometry and table]".

    [Nota]Nota

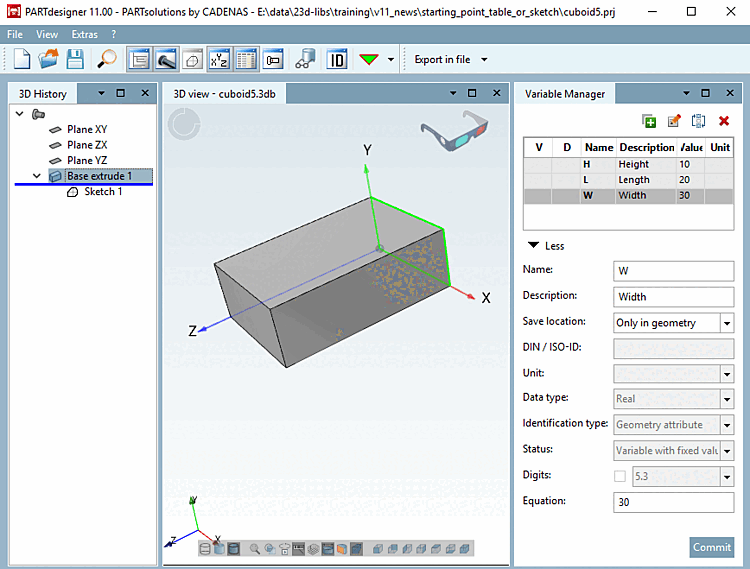

    Se si vuole creare una tabella, è necessario modificare la posizione di memorizzazione [Save location] delle singole variabili nel gestore delle variabili [Variable Manager] da Solo nella geometria [Only in geometry] a Nella geometria e nella tabella [In geometry and table].

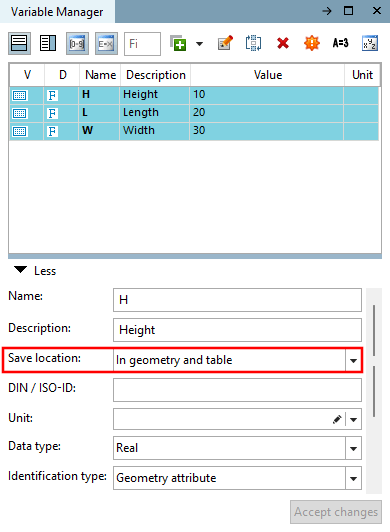

    Figura 7.38.

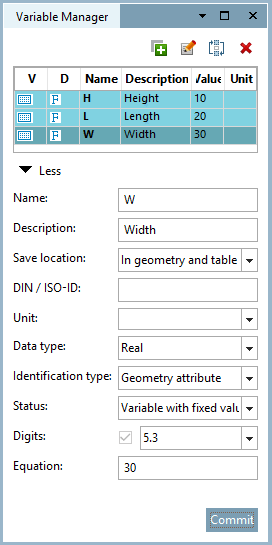

    È possibile riconoscere la posizione di memorizzazione [Save location] dal colore corrispondente.

    • Solo in Tavolo [Only in table]

    • In geometria e Tavolo [In geometry and table]

    • Solo in Geometria [Only in geometry]

    Sezione 7.8.11, “ Posizione di memorizzazione: Solo nella geometria | Solo nella tabella | Nella geometria e nella tabella ”I dettagli sono disponibili su .

    È sufficiente selezionare la variabile desiderata, modificare la selezione nel campo elenco e confermare con Applica [Commit].

  13. Infine, fai clic sul pulsante Risparmia [Save] .

    -> Si apre la finestra Dettagli identificazione [Identification data] con la pagina della scheda Geometria [Geometry].

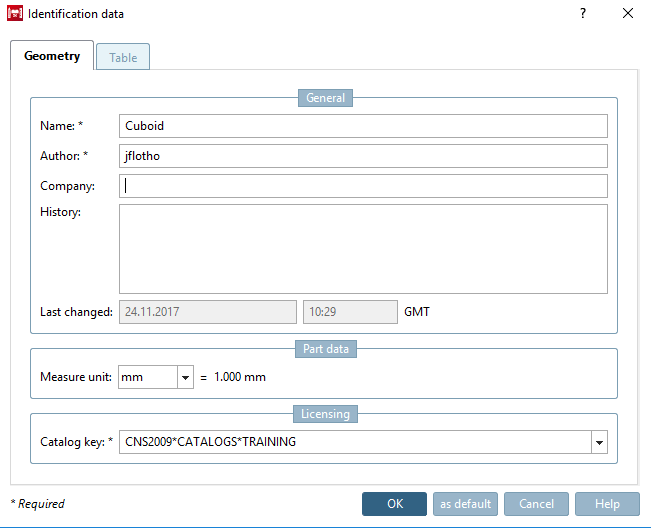

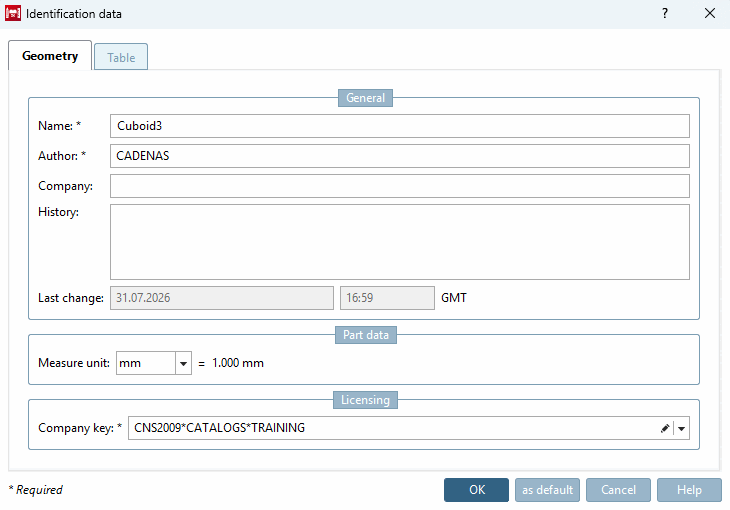

    1. Compilare i campi obbligatori Nome del componente [Part name], Autore [Author] e Chiave del catalogo [Catalog key].

      Se non viene specificata una chiave di catalogo [Catalog key] valida, OK rimane in grigio e non può essere salvato.

      Lo schema per una chiave di catalogo [Catalog key] valida è il seguente:[78]

      CNS2009*CATALOGS*KATALOGNAME

      Nell'esempio di formazione, la chiave di catalogo [Catalog key] è la seguente:

      CNS2009*CATALOGS*TRAINING

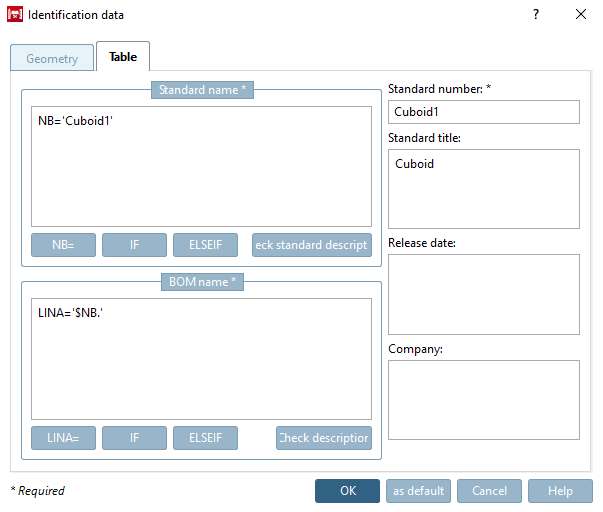

    2. Passare alla pagina della scheda Tabella [Table].

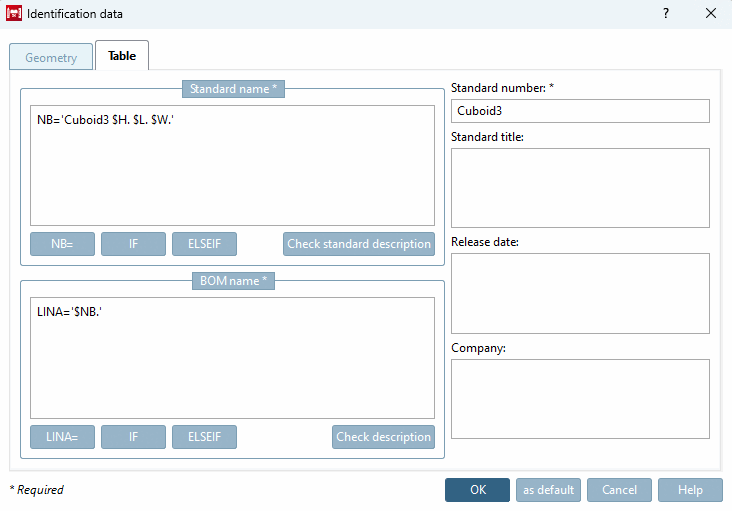

      Compilare i campi obbligatori Designazione standard [Standard name], Designazione elenco parti [Description for BOM] e Numero standard [Standard number]. Sezione 7.18.9, “ Dettagli di identificazione ” Per maggiori informazioni, consultare il sito .

    Confermare con OK.

La realizzazione del componente è ora completata.

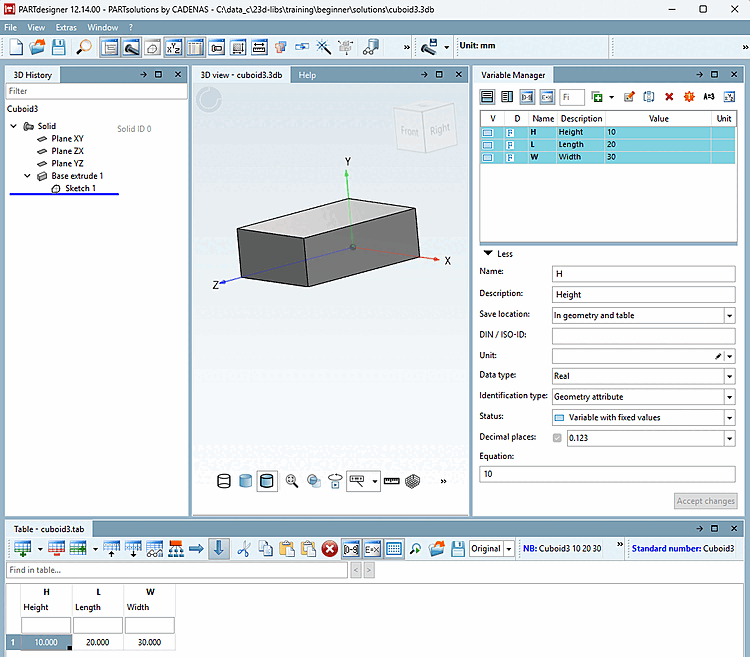

Figura 7.39.

[Nota]Nota

Sezione 7.5, “Creare una tabella: Piccolo esempio dalla A alla Z ”Si veda anche l'esempio parallelo su .

[Nota]Nota

Sezione 7.12, “ Finestra di aggancio "da tavolo ”Per informazioni dettagliate sulla tabella [Table] della finestra di aggancio, consultare il sito .



[77] Quella Esempi adatti sono disponibili nel catalogo di formazione nella directory \v11_news\starting_point_table_or_sketch\cuboid2.prj.

[78] A partire dalla V9 la chiave di licenza inizia con CNS2009*CATALOGHI*
