2.3.8. Creo Integration - Administration

2.3.8.6. Konvertierungen aus Creo ins "STEP" Format

Damit Konvertierungen (jeder Art, z.B. PLM-Synchro) aus Creo ins STEP-Format korrekt ablaufen, muss Verschiedenes beachtet werden:

Bei falscher Einstellung werden beispielsweise Löcher nicht richtig dargestellt und sind dann z.B. in Partielle Suche [Partial search] nicht selektierbar.

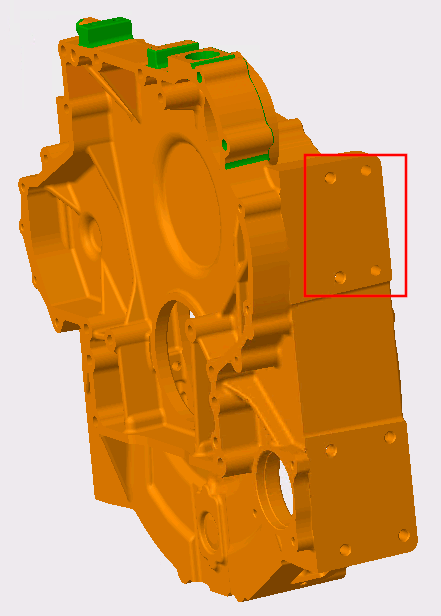

PRT (CREO PARAMETRIC) Bauteil mit Löchern

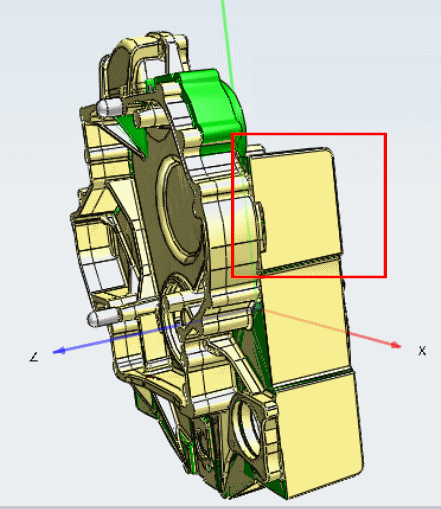

PARTdataManager: Löcher nicht korrekt

Sind alle Einstellungen, wie in folgenden Hinweisen beschrieben, gesetzt, werden die einzelnen Features korrekt abgebildet.

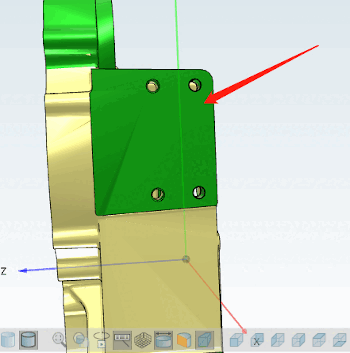

PARTdataManager: Löcher korrekt

Bei Versionen < V11 SP8 muss der Konvertierungspfad angepasst werden.
```
iface.proewildfire,stp,partjava(;ExportTopoFeatures=1)
```

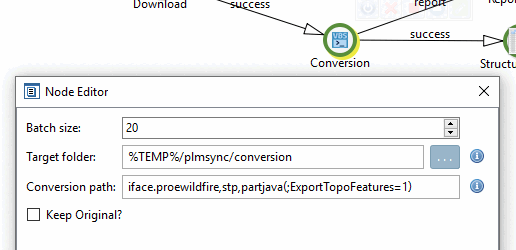

Beispiel PLM-Synchro: Knoteneditor [Node Editor] > Konvertierungspfad [Conversion path]

V11SP4 beispielsweise hat noch als Konvertierungspfad [Conversion path]:
```
iface.proewildfire,stp,partjava
```
In diesem Fall muss (;ExportTopoFeatures=1)angefügt werden.
Die STEP-Exportprofil-Einstellungen müssen in Creo korrekt gesetzt sein und das Export-Profil muss korrekt in die config.pro eingetragen werden:

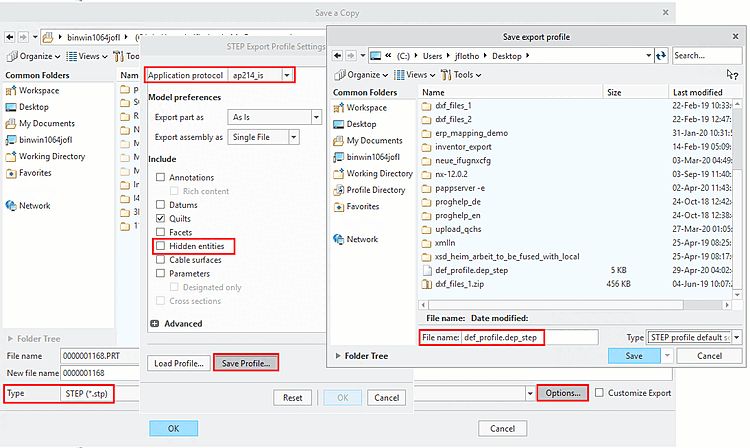

1. Rufen Sie z.B. über "File > Save As (Type=STEP) > Options das Dialogfenster STEP Export Profile Settings auf.
2. Wählen Sie unter Anwendungsprotokoll die Option "ap214_is" und deaktivieren Sie die Option Ausgeblendete Elemente.
3. Klicken Sie auf Save Profile....
  -> Das Dialogfenster Save export profile wird geöffnet.
4. Speichern Sie mit Save die Datei def_profile.dep_step an einen Platz Ihrer Wahl (z.B. unter C:\Test).
5. Fügen Sie folgende Zeile mit dem entsprechenden Ablagepfad in der config.pro Datei ein.
```
export_profiles_step C:\Test\def_profile
```
  Der Dateiname ist ohne Dateierweiterung einzutragen.
6. Im Fall Falle von PLMsynchro kann der Lauf jetzt ausgeführt werden.
Hinweis
Die beschriebene Vorgehensweise sollte ab Creo 4 so funktionieren.
