Zur
Anlage neutraler Shared Parameter stellt CADENAS seine eigene Shared
Parameter Datei zur Verfügung (die mit der Software ausgeliefert wird
[CADENAS_SOFTWARE\iface\revit\Common\CNS_Shared_Parameters.txt]).
Voraussetzung: Die Revit-Klassifikation muss installiert sein.
Damit ein Wert in Revit als Shared Parameter verfügbar ist, muss er als Merkmal der Klasse CADENAS Revit shared parameter file zugewiesen werden.
Alle Parameter sind dieser Klasse (Feature-Name = GUID) zugewiesen.

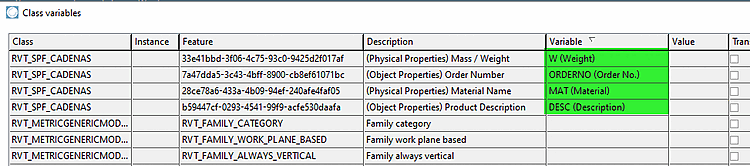

Die Zuordnung einer Tabellenvariable der PARTsolutions Sachmerkmalstabelle erfolgt im Dialogfenster Klassenvariablen [Class variables], in der Tabellenspalte Variable. Die Zuordnung eines festen Wertes via Tabellenspalte Value ist u.a. nicht empfehlenswert, da es zu Konvertierungsproblemen der Einheit kommen kann.

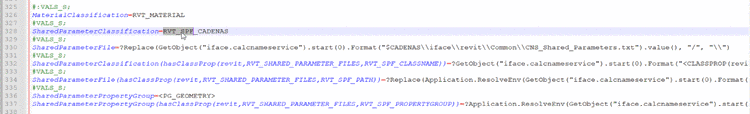

Die
CADENAS
SharedParameterClassification ist in der Konfigurationsdatei
ifrevit.cfg angelegt.
Folgendes Beispiel soll einen kurzen Überblick geben, welche Schritte benötigt werden und wie das Ergebnis aussieht.

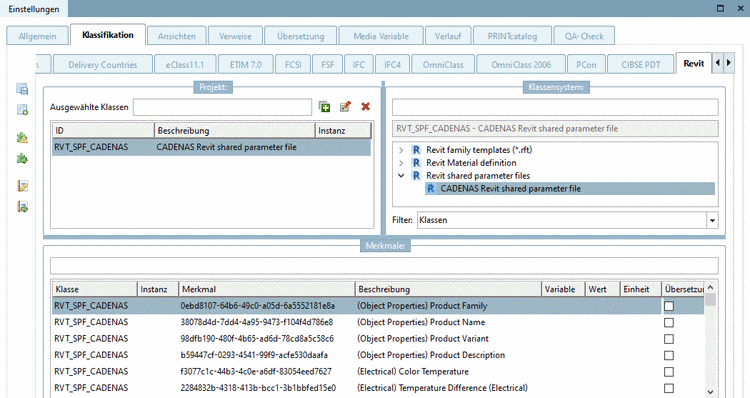

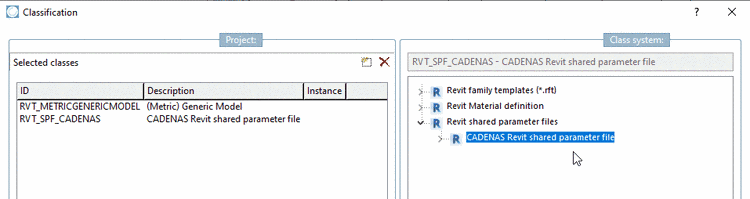

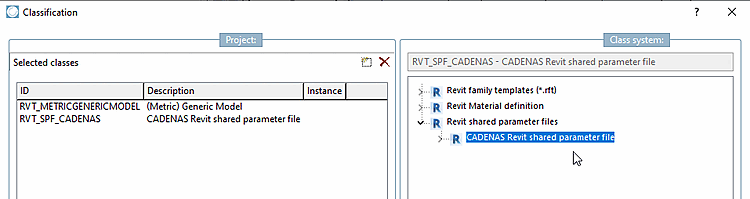

Fügen Sie die Klasse CADENAS Revit shared parameter file hinzu.

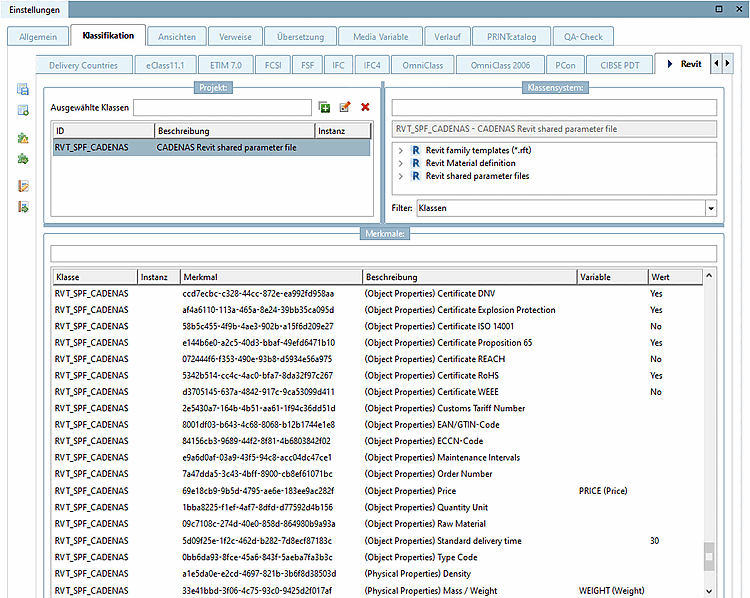

Klassifizieren Sie die gewünschten Merkmale.
Aktualisieren Sie den Volltextsuchindex und öffnen Sie das Teil in PARTdataManager.

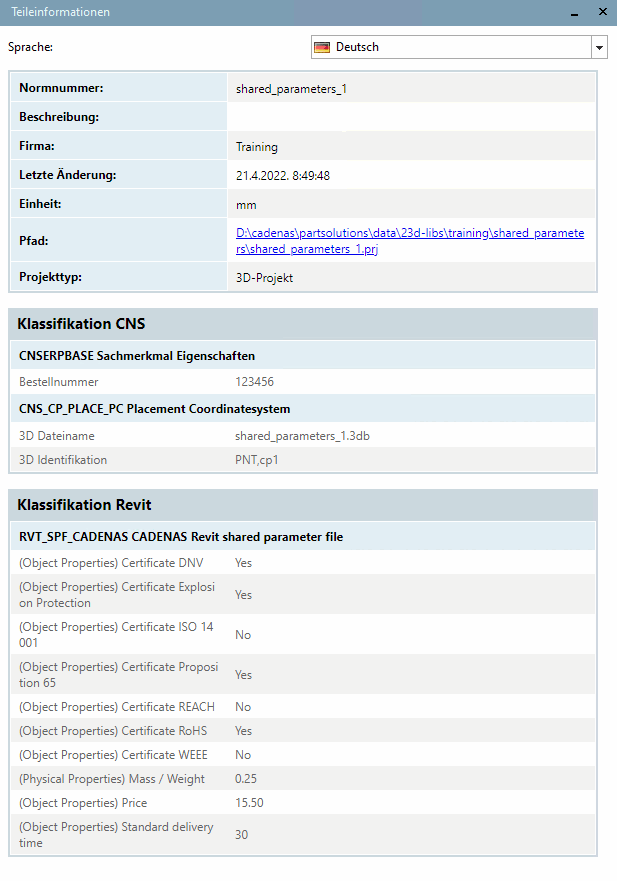

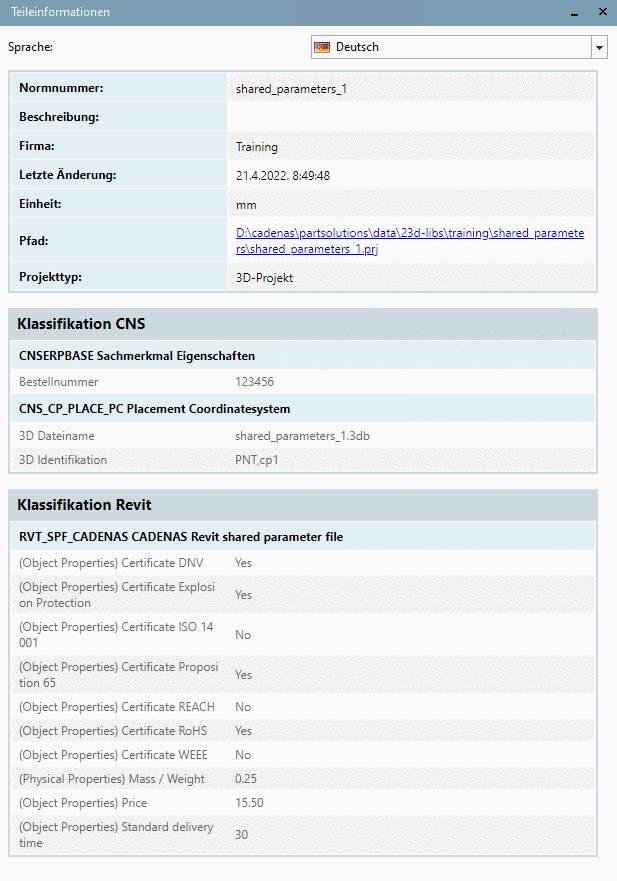

Unter Teileinformationen [Part information] sehen Sie die zugewiesenen Parameter.

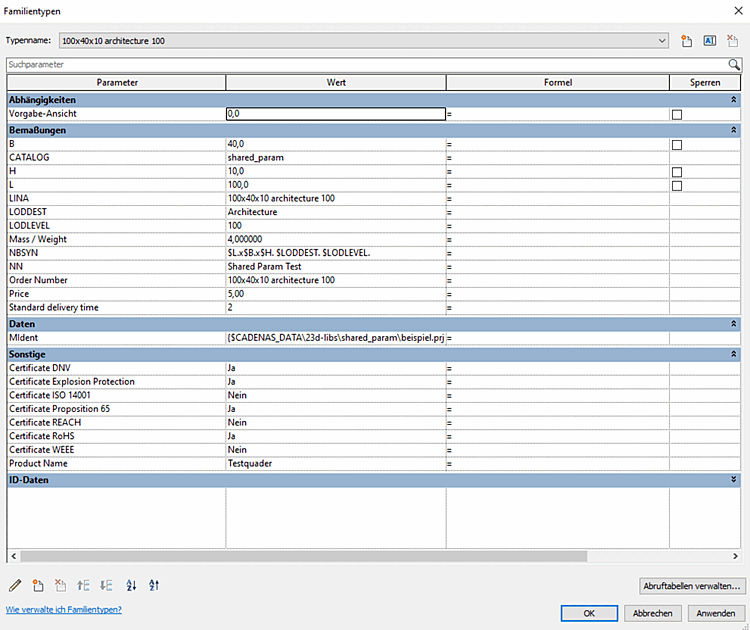

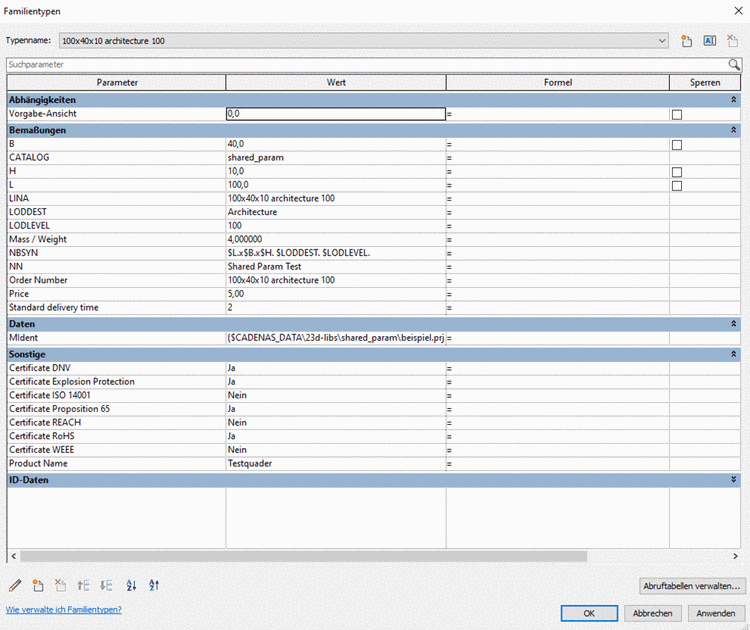

Öffnen Sie in Revit das Dialogfenster Familientypen (Type Properties).
Hier haben Sie einen Überblick über alle Attribute der Familie.

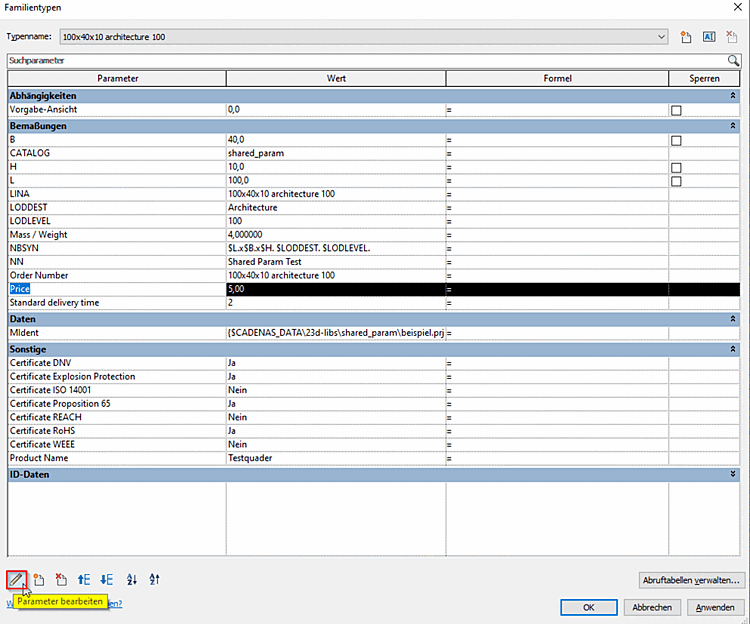

Klicken Sie auf den Button Parameter bearbeiten.

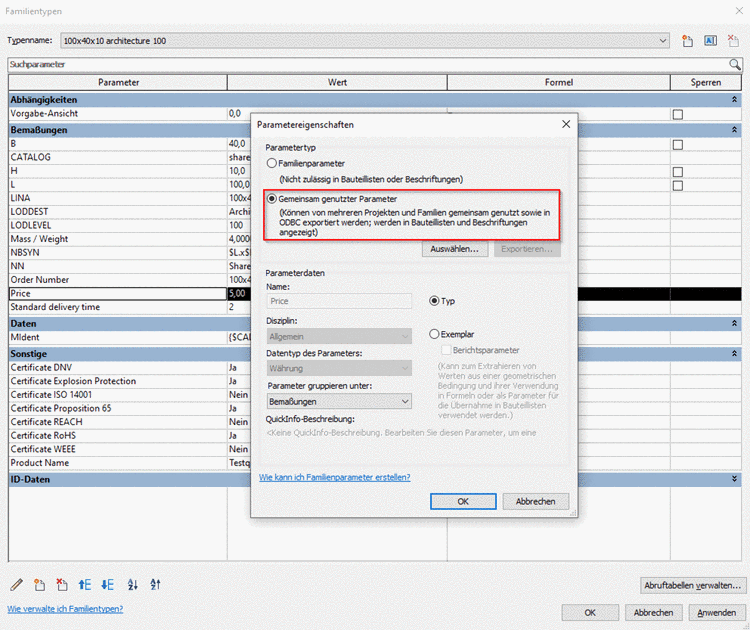

Im Dialog Parametereigenschaften sehen Sie, ob der Parameter ein Familienparameter oder ein Gemeinsam genutzter Parameter ist.
