Ein 3D-Festkörper muss grundsätzlich über einen 2D-Sketch erzeugt werden. Dieser 2D-Sketch wird im Dialogbereich Sketcher erstellt.
Hier werden in einzelnen Konstruktionsschritten die Zeichnungen erstellt, welche wiederum im Dialogbereich 3D Historie [3D History] die Basis für Extrusionen und Rotationen bilden.
Die

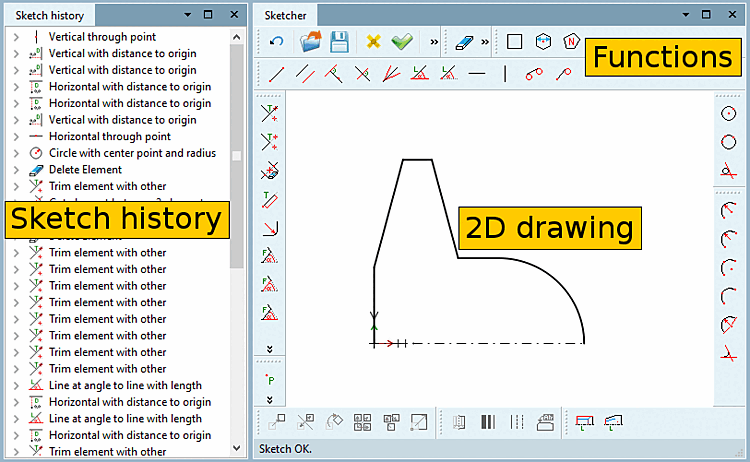

Schaltfläche Sketcher
bzw. der entsprechende Menüpunkt öffnen die
Dockingfenster Sketcher und
Sketch Historie [Sketch history] bzw. bringen sie in den
Vordergrund.
Detaillierte Informationen zum Sketcher finden Sie unter Abschnitt 7.9, „ Dockingfenster "Sketcher" “.
