2.3.9.4.2. Block [CadDocumentAttributes] - Benutzerdefinierte Attribute übergeben

Attribute, die im Block [CadDocumentAttributes] deklariert sind, erscheinen in Solid Edge auf der Registerseite Benutzerdefiniert am Listenende hinter den PARTsolutions-Standardattributen.

[CadDocumentAttributes]
SUPPLIER=?GetObject("iface.calcnameservice").start(0).Format("<CATALOG>").value()
ARTICLENO=?_ATTR("NB")
BOMINFO=?_ATTR("LINA")
CREATOR=?GetObject("iface.calcnameservice").start(0).Format("CADENAS GmbH").value()

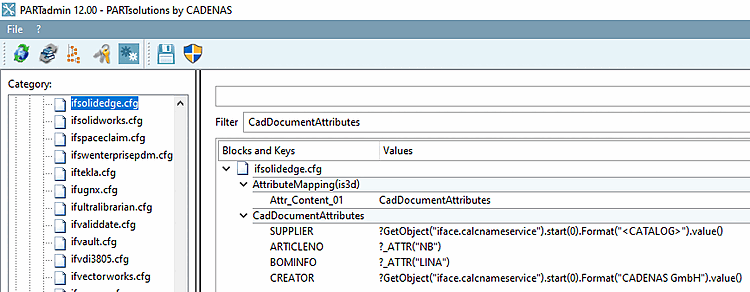

PARTadmin -> ifsolidedge.cfg -> Block "CadDocumentAttributes"

PARTadmin -> ifsolidedge.cfg -> Block "CadDocumentAttributes"

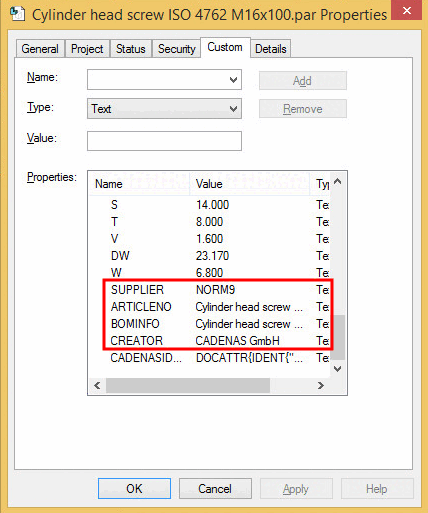

Dateieigenschaften -> Registerseite "Benutzerdefiniert"

Dateieigenschaften -> Registerseite "Benutzerdefiniert"

Wie Sie beliebige weitere Attribute an Solid Edge übergeben, ist im folgenden Abschnitt unter Abschnitt 2.3.9.4.3, „Block [CadDocumentAttributes] - Weitere Extra-Attribute übergeben“ beschrieben.
