Klassifizieren Sie den gesetzten Anfügepunkt zur Bauteilorientierung nach CNS_CP|4|5 Elektro Alignment Coordsys.
Stellen Sie sicher, dass auf dem zu klassifizierenden Teil die Klasse CNS_CP|4|5 Elektro Alignment Coordsys gesetzt ist und zwar genau einmal.

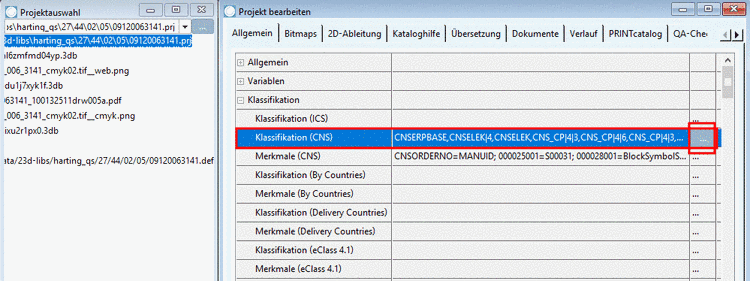

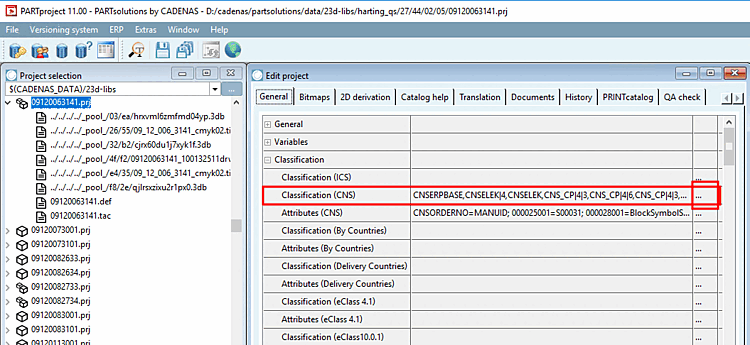

Selektieren Sie hierzu unter Projektauswahl [Project selection] das zu bearbeitende Projekt und klicken Sie dann unter Projekt bearbeiten [Edit project] -> Klassifikation (CNS) auf .

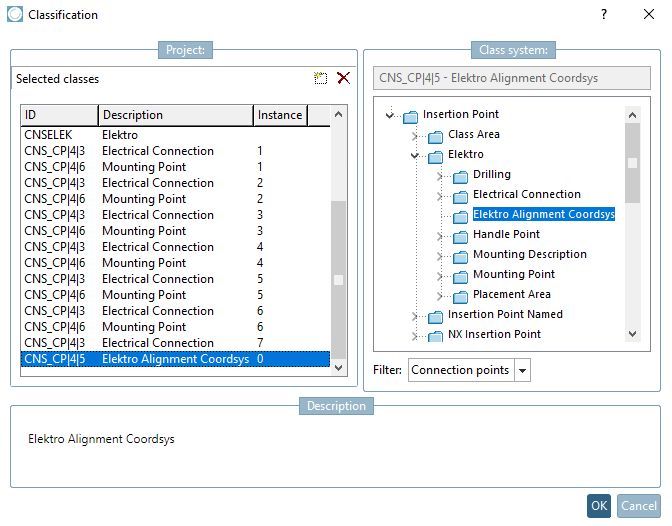

-> Das Dialogfenster Klassifizierung [Classification] wird geöffnet.
Prüfen Sie unter Ausgewählte Klassen [Selected classes], ob die Klasse Elektro Alignment Coordsys vorhanden ist.
Sofern noch nicht vorhanden, wählen Sie sie im Dialogbereich Klassensystem [Class system] unter Einfügepunkt -> Elektro -> Elektro Alignment Coordsys per Doppelklick aus.
Selektieren Sie unter Projektauswahl [Project selection] die .3db-Datei.

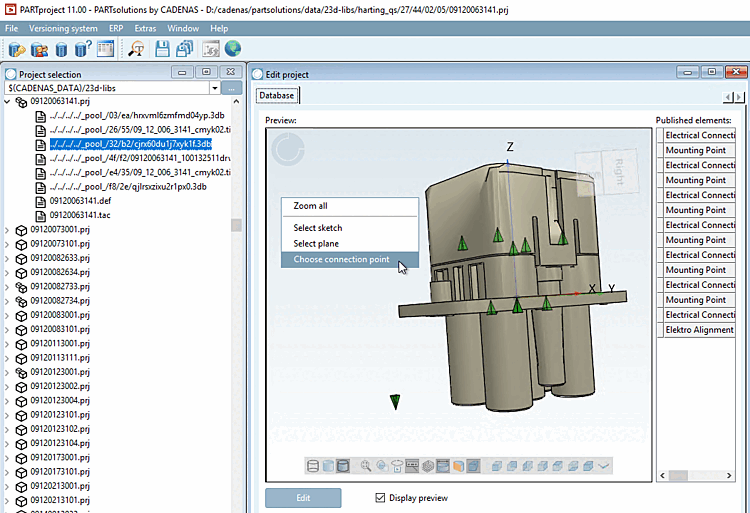

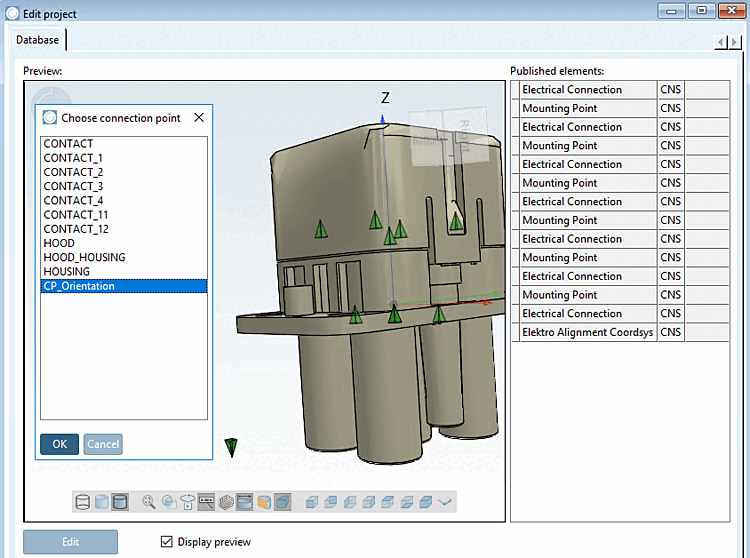

Klicken Sie im Kontextmenü unter Vorschau [Preview] auf Anfügepunkt auswählen [Choose connection point].

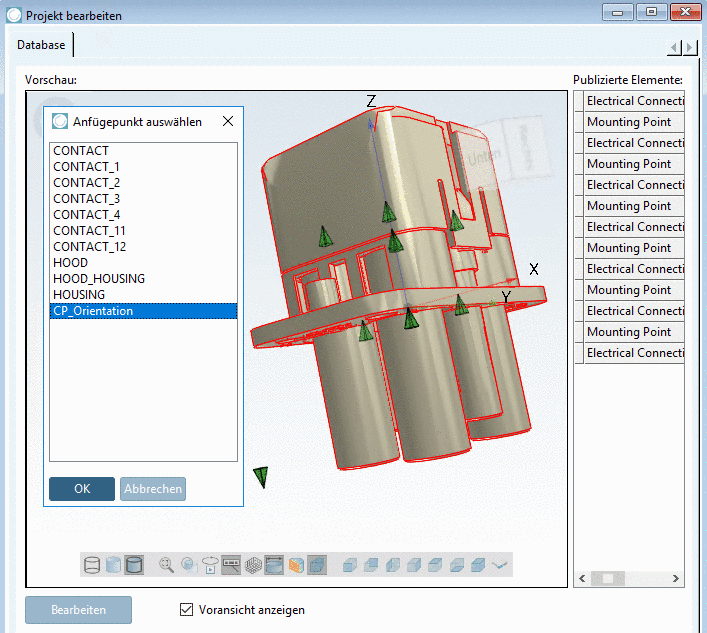

Selektieren Sie den gewünschten Anfügepunkt [Connection point] und bestätigen Sie mit .
-> Unterhalb der Vorschau [Preview] wird die Liste der Klassen und Merkmale angezeigt.

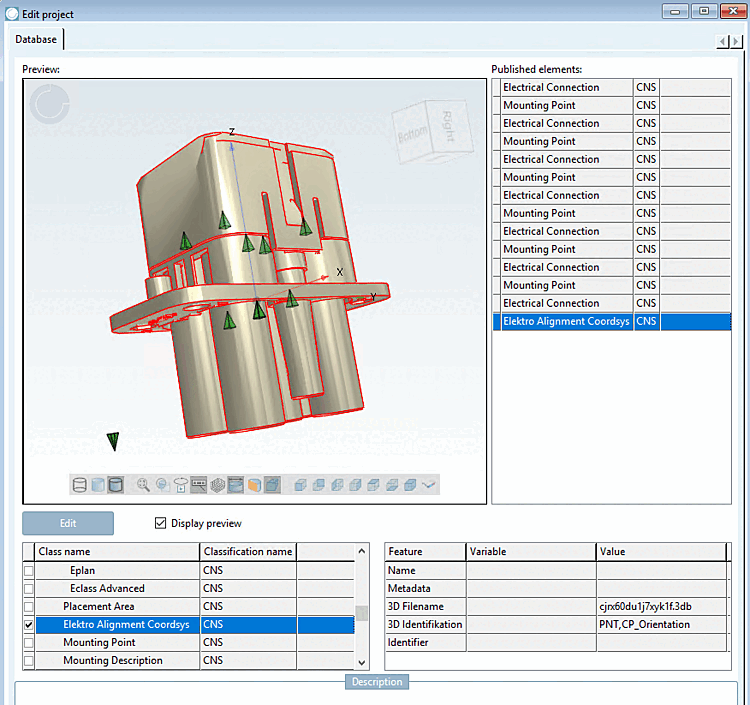

Selektieren Sie die Klasse Elektro Alignment Coordsys und aktivieren Sie das Auswahlkästchen am Zeilenanfang.
-> Unter Publizierte Elemente [Published elements] wird nun der Punkt Elektro Alignment Coordsys angezeigt.
-> Rechts unten werden die entsprechenden Merkmale angezeigt.

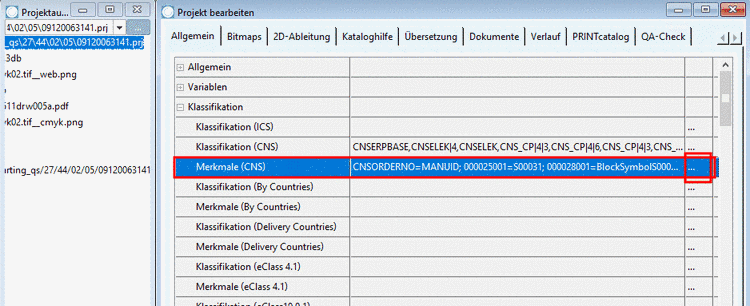

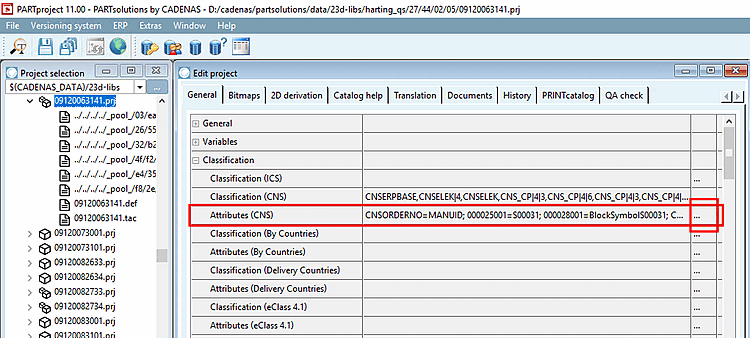

Optional zur Prüfung: Selektieren Sie unter Projektauswahl [Project selection] das zu bearbeitende Projekt und klicken Sie dann unter Projekt bearbeiten [Edit project] -> Merkmale (CNS) auf .

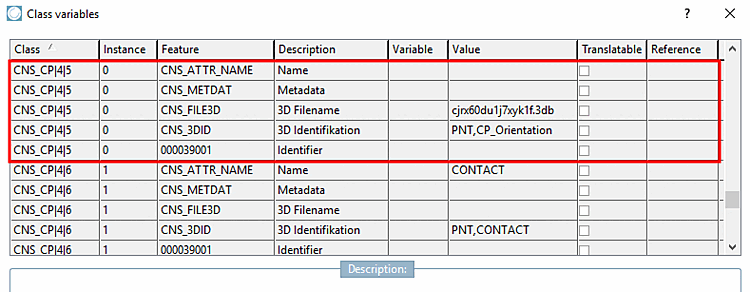

-> Das Dialogfenster Klassenvariablen [Class variables] wird geöffnet.

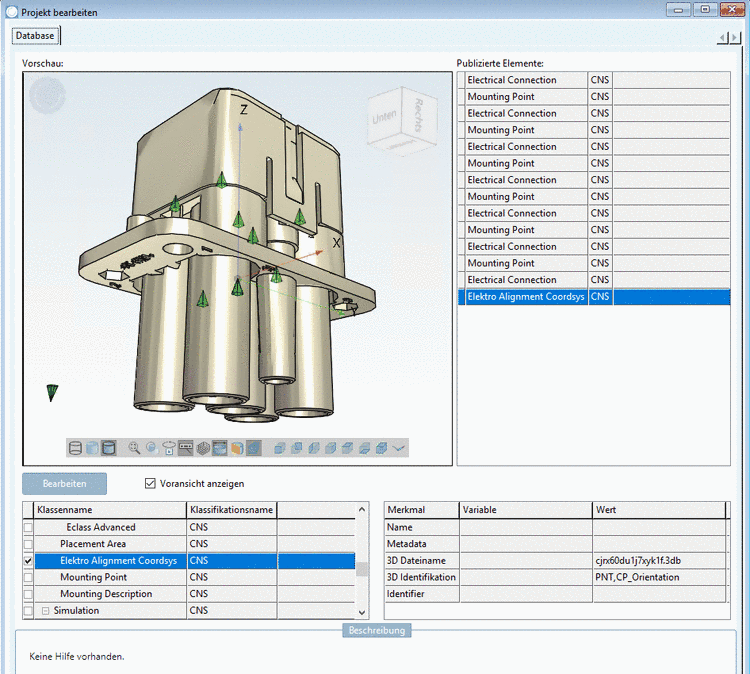

3D Dateiname und 3D Identifikation werden automatisch auch hier angezeigt.
Aktualisieren Sie den Anzeigeindex und öffnen Sie das Teil in PARTdataManager.

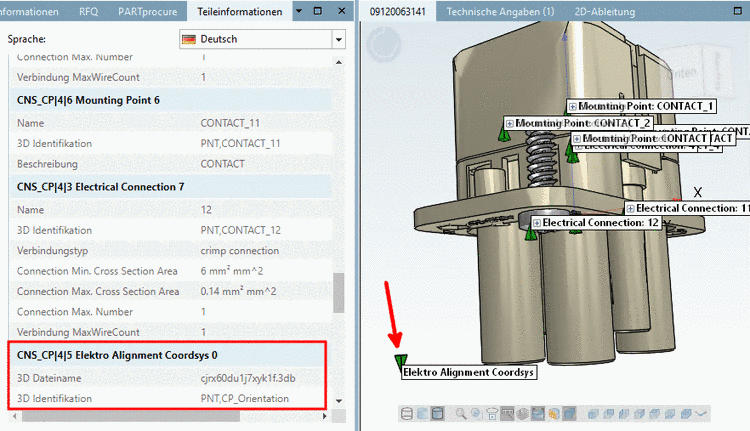

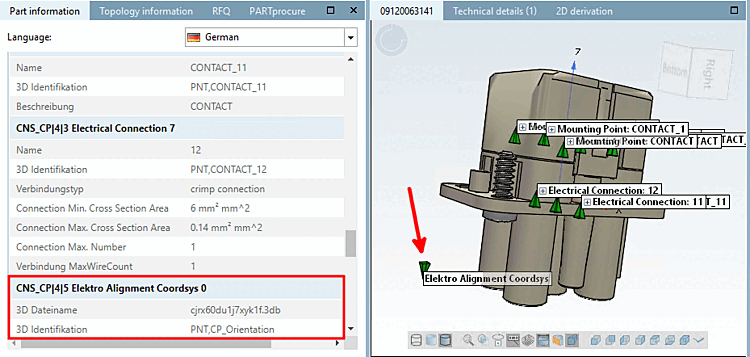

Der klassifizierte Anfügepunkt [Connection point] wird im PARTdataManager im Dockingfenster Teileinformationen [Part information] als CNS_CP|4|5 Elektro Alignment Coordsys angezeigt.
