1.4.1.2.7. Option für Export von Unterbaugruppen-Struktur

Mit V12.8 haben Sie die Möglichkeit den Export von Unterbaugruppen zu steuern.

Damit können Stücklisten der Unterbauteile im CAD ausgewertet werden, was alle Teile betrifft, die mit Übernahme in Stückliste [Transfer to Bill of Material] ausgezeichnet sind.

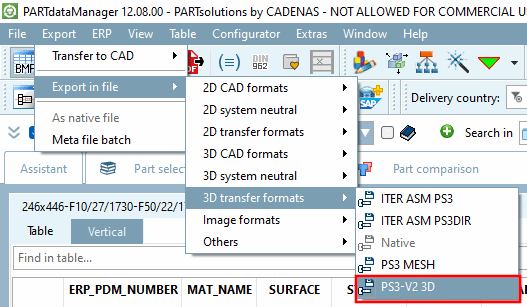

  1. Rufen Sie unter Export-Menü > Export in Datei [Export in file] > 3D Übergabeformate [3D transfer formats] das Format PS3-V2 3D [4]auf.

  2. Aktivieren Sie im Exportdialog die Option Erweiterte Einstellungen anzeigen [Show advanced settings].

  3. Aktivieren Sie auf der Registerseite Filter die Option Unterbaugruppen-Struktur exportieren [Exporting Sub-Assembly Structure].

  4. Laden Sie im CAD-System die PS3-Datei via PARTsolutions Menü -> PS3-Datei laden [Load PS3-File].

Die folgenden beiden Abbildungen zeigen beispielhaft in NX das Ergebnis einmal ohne und einmal mit Unterbaugruppen-Struktur.

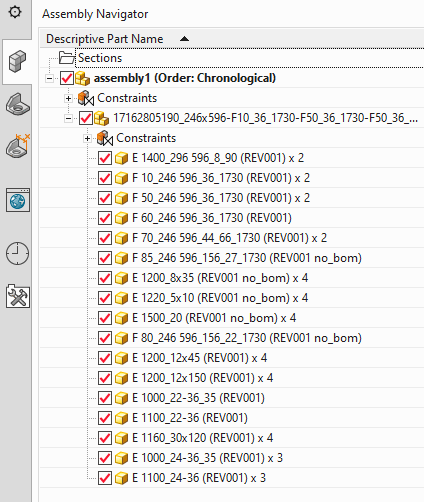

Baugruppe ohne Unterbaugruppen-Struktur

Baugruppe ohne Unterbaugruppen-Struktur

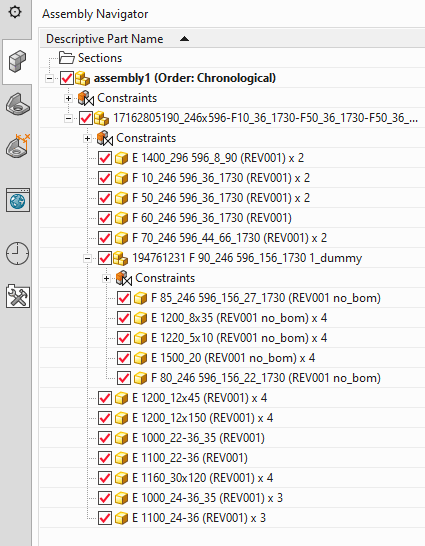

Baugruppe mit Unterbaugruppen-Struktur

Baugruppe mit Unterbaugruppen-Struktur



[4] Dieses ist aktuell getestet, weitere folgen. In partsol.cfg > Block [Common] wurde der Schlüssel ExportSubAssemblyStructure entfernt.
