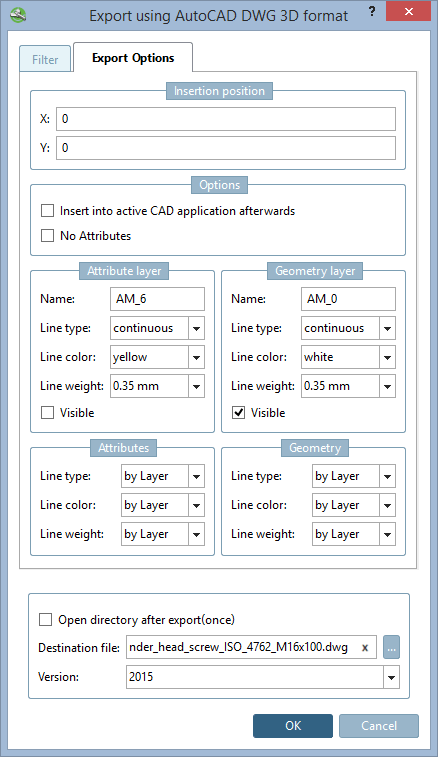

Auf der Registerseite
Exportoptionen [Export options] können Sie die
Einfügeposition [Insertion position]
bestimmen.
Im Abschnitt Optionen [Options] finden Sie folgende
Einstellungen:
Einfügeposition [Insertion position]: X und
Y
Optionen [Options]:
Anschließend in die aktive CAD
Anwendung einfügen [Insert into active CAD application afterwards]:
Keine
Attribute generieren [No Attributes]: ...verhindert, dass
bestimmte Attribute (z.B. Texte aus PARTproject) beim
Export mit ans CAD-System übergeben werden.
Ebene für
Attribute [Attribute layer]
Name: Freie
Eingabe des Ebenennamens
Linientyp [Line type]
Linienfarbe [Line color]
Linienstärke [Line weight]
Sichtbar [Visible] - Attribute
im Zeichenbereich sichtbar erzeugen [Attributes visible in drawing area]:
ja/nein
Neben der Möglichkeit, bestimmte
Linien und Farben direkt vorzugeben, können Sie die Farb-
und Linieneinstellung auch von der Layer-Einstellung im
CAD-System abhängig machen. Wählen Sie dazu die
Einstellung "by
layer".
Attribute [Attributes]:
Einstellungsoptionen siehe oben
Ebene 3D-Objekte [Geometry layer]:
Einstellungsoptionen siehe oben
3D-Objekte [Geometry]:
Einstellungsoptionen siehe oben
|
|
