Es können nun Topologie Facetten erstellt und konfiguriert werden. Diese sind als zusätzlicher Filter in den Facetten von 3Dfindit und PARTdataManager sichtbar.

Sie sind beliebig mit anderen Facetten kombinierbar und funktionieren für alle Suchen aus der Geo-Datenbank sowie mit der Textsuche. Sollten Sie die Geo-Db explizit nicht verwenden, funktionieren die Topologie Facetten nicht.

Im Block settings in der topostructure.cfg können Sie beliebige Facetten anlegen. Dies sind die Standardwerte:

TopoFacets=MinorDim,MediumDim,MajorDim,Thickness

Für jeden Wert aus der Liste gibt es in der Datei direkt darunter einen Block, über den die Facette konfiguriert ist:

[TopoFacet_MinorDim]
attributeGroup=Part
attribute=MinorDim
DisplayName=Minor Dimension
MaxDistinctValues=10
DecimalPlaces=2
IconPath=$CADENAS_SETUP/bitmaps/topology/X.png
DefaultUnit=mm
MinValue=0
MaxValue=100000

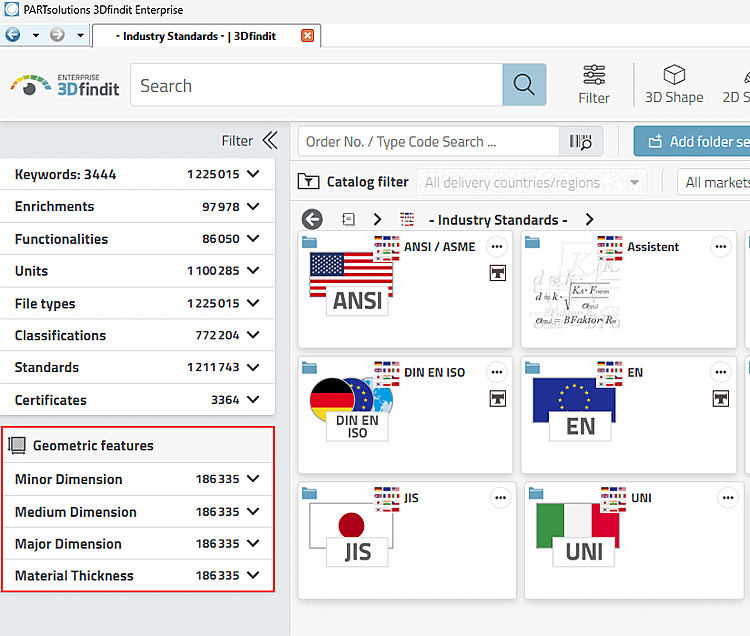

Per Default sind also folgende Facetten vorhanden:

Mehr dazu finden Sie in Abschnitt 1.7.5.22, „ topostructure.cfg - PARTdataManager / 3Dfindit: GeoDb Topologiesuche “ in ENTERPRISE 3Dfindit (Professional) - Administration.
