Über die Koordinaten unter Aufpunkt [Base point] sowie der beiden Vektoren (X-Achse [X axis], Y-Achse [Y axis]) lässt sich eine Ebene exakt beschreiben. X-Achse [X axis] und Y-Achse [Y axis] müssen senkrecht aufeinander stehen.

Die Abb. unten zeigt beispielhaft eine Referenzebene entsprechend nebenstehender Einstellungen.

	Hinweis
	Eine absolute Ebene ist immer relativ zum absoluten Koordinatensystem (das große mit der Benennung der Hauptachsen [hier im Beispiel nicht relevant]). Eine Referenzebene ist immer in Abhängigkeit zu ihrer Basisebene. Maßgeblich für das Verständnis der zu wählenden Werte ist das kleine Koordinatensystem der Ebene, auf die sich die Referenzebene bezieht.

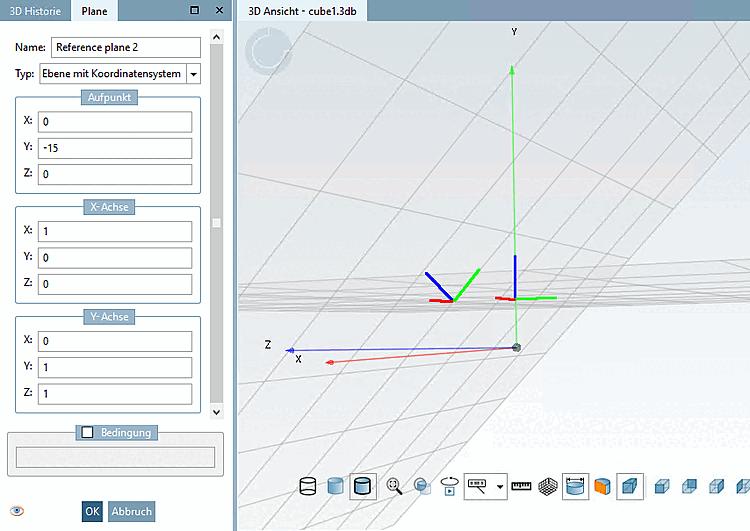

Die Referenzebene "Reference plane 2" ist um einen Y-Wert von -15 verschoben. Bezugspunkt hierfür ist das Koordinatensystem der Ausgangsebene (hier in der Abb. das rechte)

Bedingung [Condition]: Das Erzeugen der Referenzebene kann optional von einer Bedingung abhängig gemacht werden.
