7.6.2.12.6.4. Maximaler Radius von Fase/Rundung
Fase/Rundung von EINER Seite

Soll eine Fase/Rundung mit Radius "a" auf ein Feature mit Schulterhöhe "h" angewendet werden, gilt Folgendes:

a <= h

Ansonsten erscheint ein Fehler (siehe folgende Abbildungen).

  1. Ausgangssituation:

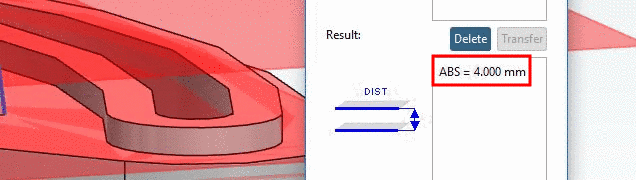

    Der Abstand der gemessenen Ebenen (Schulterhöhe "h") beträgt hier 4 mm.

    Schulterhöhe 4 mm

    Schulterhöhe 4 mm

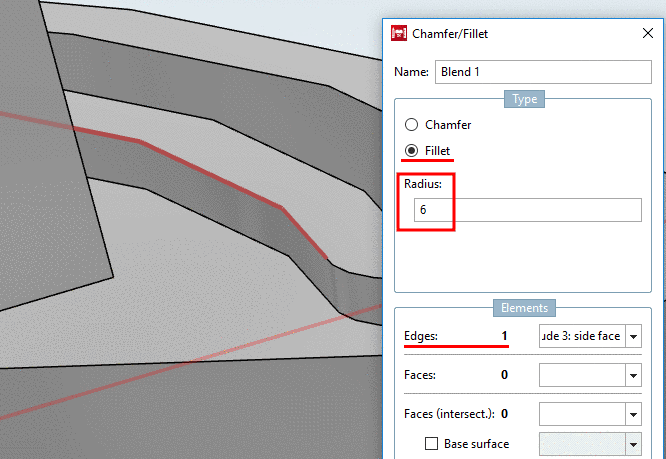

  2. Selektion der gewünschten Kante und Definition des Fase/Rundung Radius "a" (hier 6 mm)

    Kante selektiert und Radius 6 mm

    Kante selektiert und Radius 6 mm

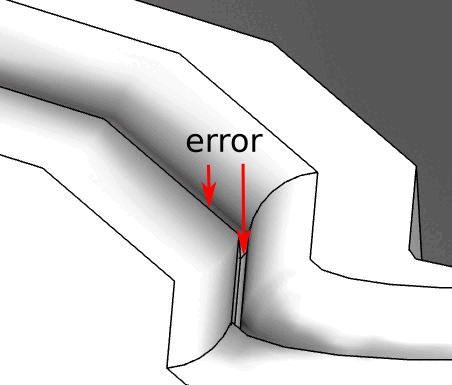

  3. Ergebnis:

    Diese Vorgehensweise führt zu Fehlern.

Dasselbe gilt für Fasen.

Fase/Rundung von zwei Seiten

Sollen zwei Fasen/Rundungen mit Radius "a" und "b" auf ein Feature mit Schulterhöhe "h" angewendet werden, gilt Folgendes:

a+b <= h

Ansonsten erscheint ein Fehler (siehe folgende Abbildungen).

  1. Der Abstand der gemessenen Ebenen (Schulterhöhe "h") beträgt hier 4 mm.

    Schulterhöhe 4 mm

    Schulterhöhe 4 mm

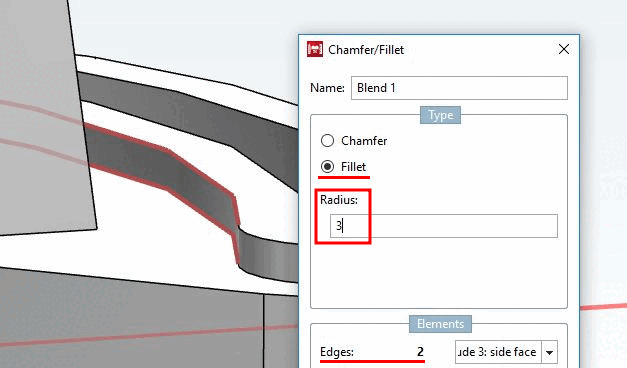

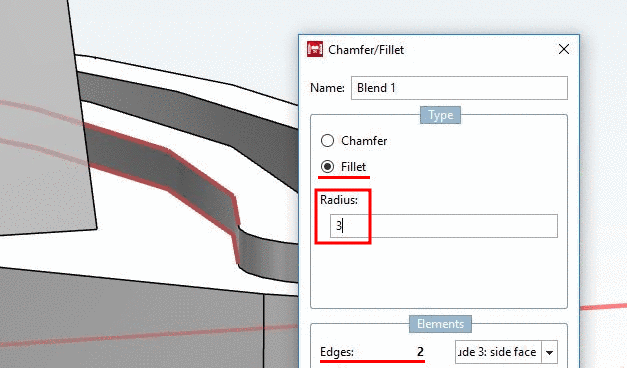

  2. Selektion der beiden Kanten und Definition der Fase/Rundung Radien "a" und "b" (hier 3 mm)

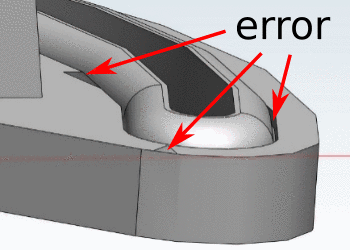

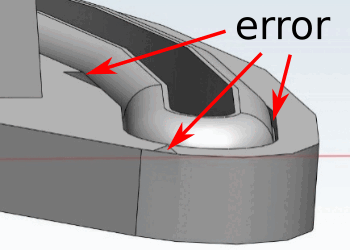

  3. Diese Vorgehensweise führt zu Fehlern.

Dasselbe gilt für Fasen.
