3.1.6.4.10.1. Partielle Suche: Das Wichtigste auf einen Blick
Funktionsbeschreibung

Die Partielle Suche [Partial search] ist eine geometrische Suche. Allerdings wählen Sie hier nicht Bauteile als Referenz für die Suche, sondern einzelne Features wie Ebene, Zylinder, etc. und finden darüber alle Bauteile, die diese Features enthalten. Auch die geometrische Anordnung der Features untereinander wird für die Suche herangezogen.[64]

Ablauf am Beispiel PARTdataManager

  1. Laden Sie das Suchteil in die Teileansicht [Part view] (oder auch im CAD-System [siehe Abschnitt 2.6.13, „ Partielle Suche “]) und rufen Sie dann die Partielle Suche [Partial search] auf.

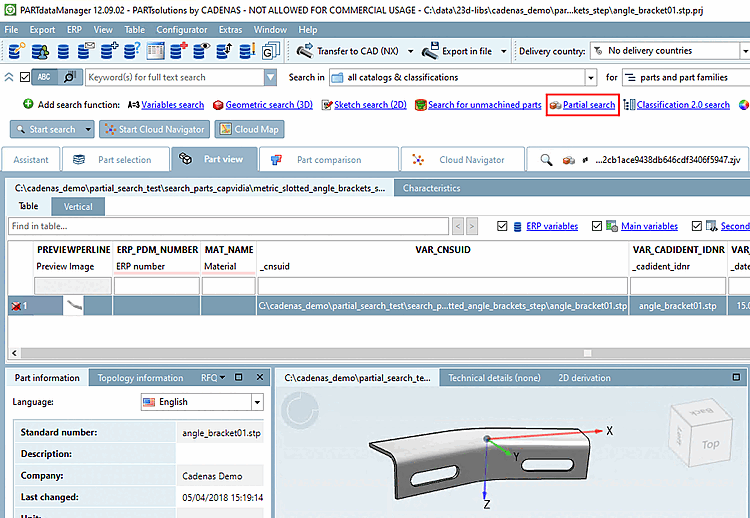

    Partielle Suche [Partial search] aufrufen

    Partielle Suche [Partial search] aufrufen

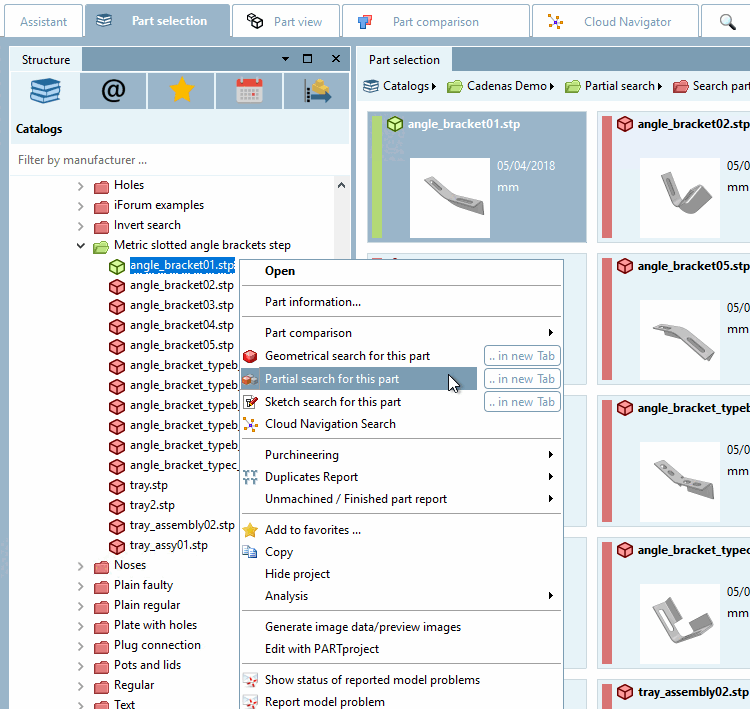

    Alternativ finden Sie das Kommando zum Aufruf auch im Indexbaum bei jedem Teil im Kontextmenü.

    -> Das entsprechende Dialogfenster wird geöffnet und das betreffende Teil in der Vorschau [Preview] angezeigt.

  2. Selektieren Sie mit einfachem Mausklick ein oder mehrere Features. Deselektion erfolgt über erneuten Einfachklick.

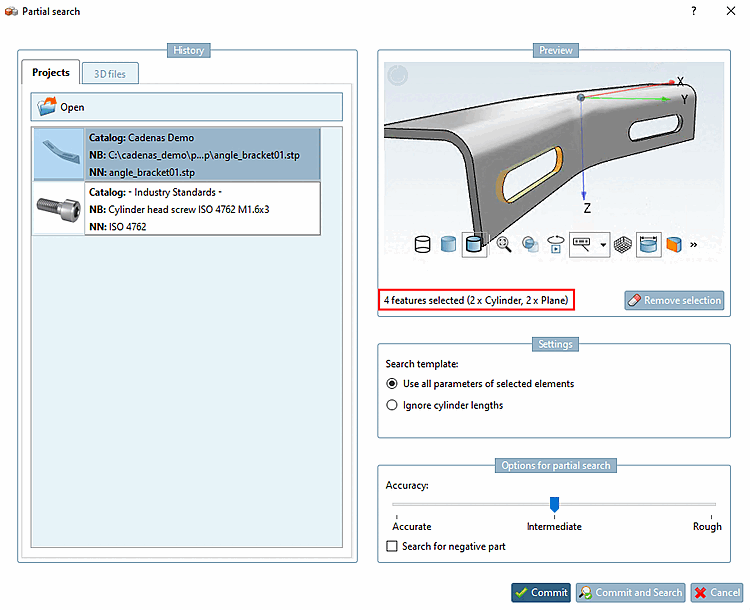

    4 Features ausgewählt

    4 Features ausgewählt

    Die Anzahl der selektierten Features wird unterhalb des Vorschaubildes angezeigt. Mit Auswahl entfernen [Remove selection] können alle selektierten Features wieder entfernt werden.

    [Hinweis]Hinweis

    Es werden immer Features vom gleichen Typ (Ebene, Zylinder, etc.) miteinander verglichen. Dabei sollten möglichst markante oder spezielle Objekte selektiert werden, denn eine einfache quadratische Fläche beispielsweise kann fast überall gefunden werden und erweitert den Suchraum unnötig.

    Hier im Beispiel werden 4 Features ausgewählt, 2 Zylinder und 2 Ebenen.

    -> Die ausgewählten Features werden farbig markiert.

    [Hinweis]Hinweis

    Wenn keine Selektion erfolgt, dann werden alle Features für die Berechnung herangezogen, was zu einem erheblichen (exponentiellen) Anstieg der Suchzeit führen kann.

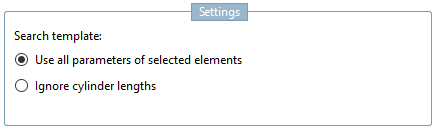

    Einstellungen [Settings] Suchvorlage [Search template]:

    • Alle Parameter der selektierten Elemente verwenden [Use all parameters of selected elements]: Default

    • Zylinderlängen ignorieren [Ignore cylinder lengths]: Wird beispielsweise für ein Loch oder einen Stift ein passendes Gegenstück gesucht, kann es vorteilhaft sein, das Attribut "Länge" nicht für die Suche einzubeziehen. Verwenden Sie in einem solchen Fall die Suchvorlage Zylinderlängen ignorieren [Ignore cylinder lengths].

      Siehe auch Abschnitt 3.1.6.4.10.5.7, „ Partielle Suche: Zylinderlängen ignorieren “.

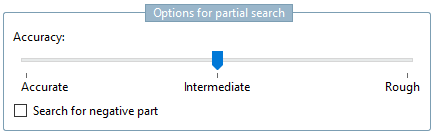

    Optionen für partielle Suche [Options for partial search]:

    • Genauigkeit [Accuracy]: Über die Genauigkeit [Accuracy] kann man steuern, ob überhaupt eine Abweichung des gefundenen Teils zum Suchteil sein darf, bzw. wie groß sie sein darf. Die Genauigkeit ist eine Mischung aus Größe und Form.

      [Hinweis]Hinweis

      Dieser Parameter hat einen beträchtlichen Einfluss auf die Suchgeschwindigkeit. Bei Genau [Accurate] ist die Suchgeschwindigkeit am größten, bei Grob [Rough] am geringsten.

      Mit der Einstellung Grob [Rough] verlieren Sie keine Ergebnisse. Evtl. werden auch mit Grob [Rough] brauchbare Teile gefunden.

    • Negativteil [Negative part]:

      Ist die Checkbox aktiviert, wird nach Negativteilen gesucht. Zum Beispiel wird bei einem selektierten Innenzylinder nach einem Außenzylinder gesucht. So kann man beispielsweise einen Bolzen finden, der in ein Loch passt.

      Beispiel:

      Siehe auch Abschnitt 3.1.6.4.10.5.4, „ Partielle Suche: Suche nach Negativteilen “.

  3. Klicken Sie auf Übernehmen [Commit].

    Übernehmen [Commit]

    Übernimmt alle Änderungen und schließt das Dialogfenster.

    Starten Sie dann die Partielle Suche [Partial search] mittels Suche starten [Start search].

    Übernehmen und Suchen [Commit and Search]

    Schließt das Dialogfenster und startet die Partielle Suche [Partial search] unmittelbar.

    Abbrechen [Cancel]

    Schließt das Dialogfenster und übernimmt keine Änderungen.

    -> Die Ansicht wechselt wieder zur Teileansicht [Part view].

    -> Die Partielle Suche [Partial search] ist aktiviert und ein kleines Vorschaubildchen wird angezeigt. Mit Klick auf den Link können Sie den Einstellungsdialog jederzeit wieder öffnen.

  4. Klicken Sie auf Suche starten [Start search].

    -> Es werden alle Teile gefunden, die die selektierten Features enthalten.

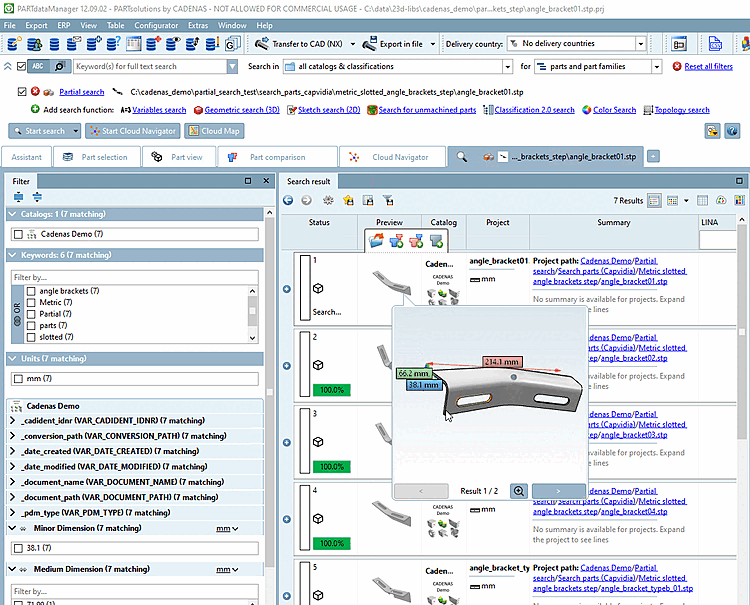

    Ergebnis

    Ergebnis

  5. Öffnen Sie bei in Frage kommenden Ergebnisteilen den 3D-Tooltip.

    Hier können Sie sehen, welche Features gefunden wurden. Diese sind farbig markiert.

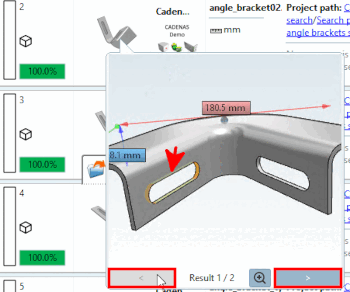

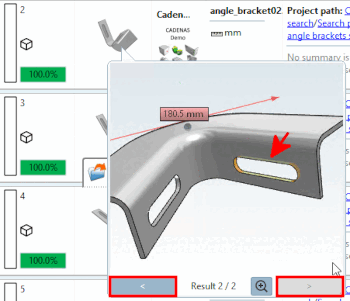

    Falls es im selben Ergebnis mehrere Featuretreffer gibt, werden Pfeiltasten angezeigt, mit denen Sie diese nacheinander durchklicken können.

    Öffnet man das Teil aus den Suchergebnissen heraus in der Teileansicht [Part view], so wird die erste gefundene Gruppe von Features selektiert.



[64] Für administrative Voreinstellungen siehe Abschnitt 1.3.3.6.6.16, „ Geosuchindex für Partielle Suche “ in PARTsolutions Administration - Handbuch.
