12.2.2.2.2.2. Papierformat anpassen in 2D-Ansicht

Wählen Sie im Listenfeld unter Papierformate [Paper formats] das gewünschte Format aus. (Entweder A0 bis A4 bei DIN oder A bis E bei ANSI)[124]

Papierformat auswählen

Papierformat auswählen

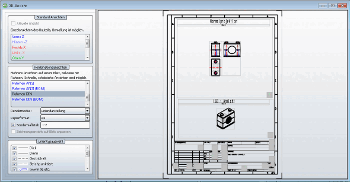

Papierformat A3 -> Default-Skalierung 2:1

Papierformat A3 -> Default-Skalierung 2:1

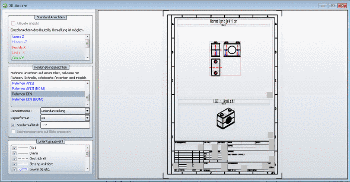

Papierformat A4 -> Default-Skalierung 1:2

Papierformat A4 -> Default-Skalierung 1:2

-> Die Skalierung wird automatisch angepasst. Wie unter Abschnitt 12.2.2.2.2.1, „ Zeichnungselemente in 2D-Ansicht skalieren, positionieren“ beschrieben, können Sie diese ändern.



[124] Defaultwerte für die Papierformate sind per Konfigurationsdatei vorgegeben. Siehe hierzu unter Abschnitt 7.11, „Dockingfenster "2D-Ableitung" - Eigene Kombinationsansichten (*.dw) erstellen “.
