1.5.1.3.2.6. Sketcher: Variable Positionierung bei "Horizontale durch Punkt" bzw. "Vertikale durch Punkt"
[Hinweis]Hinweis

Die Option Horizontale durch Punkt [Horizontal through point] / Vertikale durch Punkt [Vertical through point] mit anderer Positionierung als zum Ursprung steht erst für zukünftige Versionen offiziell zur Verfügung und ist mit V12.7 nur eine interne Testversion.

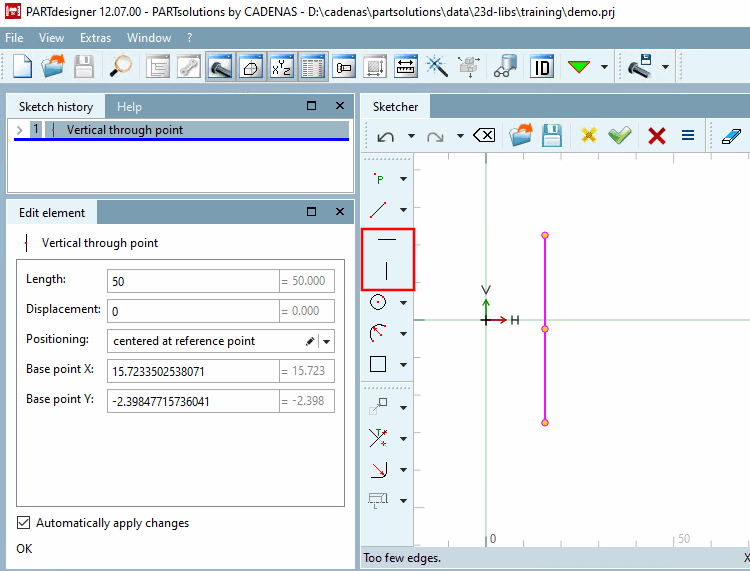

Im Dockingfenster Element editieren [Edit element] können Sie die X/Y-Koordinaten des Basispunktes bestimmen.

Im Listenfeld unter Positionierung [Positioning] stehen folgende Optionen zur Verfügung:

  • links zum Referenzpunkt [left to reference point]

  • rechts zum Referenzpunkt [right to reference point]

  • mittig zum Referenzpunkt [centered at reference point]

  • mittig zum Ursprung [centered to origin]

    (entspricht dem aktuellen Zustand)
