Selektieren Sie in PARTadmin unter $CADENAS_SETUP die Konfigurationsdatei pappserver.cfg und filtern Sie nach "export".

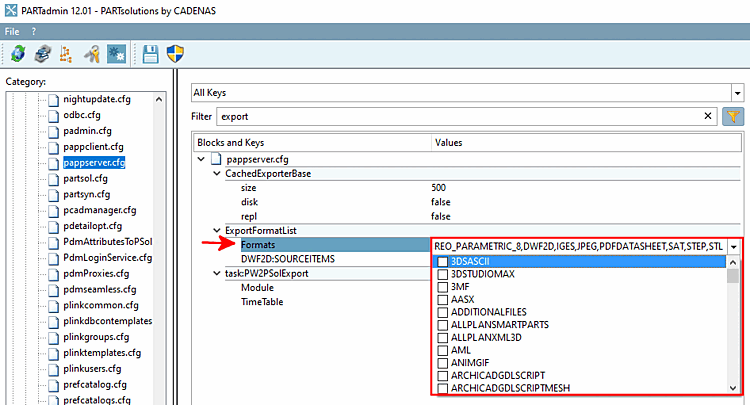

Öffnen Sie im Block ExportFormatList, Schlüssel Formats das Listenfeld und aktivieren Sie die gewünschten Formate, die für den Download in 3Dfindit zur Verfügung stehen sollen. (Die Liste enthält alle 2D und 3D Formate, die kein CAD-System im Hintergrund zur Generierung benötigen.)

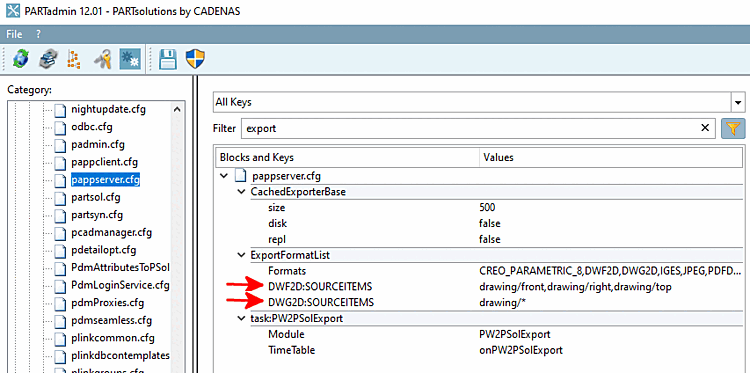

Sollen auch 2D-Formate für den Export zur Verfügung gestellt werden, legen Sie den Schlüssel <2DFormat>:SOURCEITEMS an und tragen Sie unter Werte in folgender Syntax die gewünschten 2D-Ansichten ein:

Beispiel:

drawing/front,drawing/right,drawing/top

Die möglichen Ansichten sind: front, back, top, bottom, left, right und iso.

Sollen alle Ansichten exportiert werden, tragen Sie Folgendes ein:

drawing/*

Optional haben Sie die Möglichkeit, für Exportformate bestimmte Optionen zu definieren.

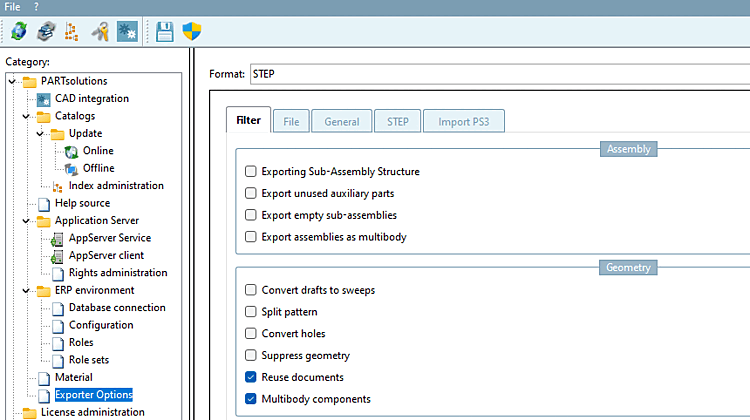

Beispielhaft die Einstellungsoptionen für STEP

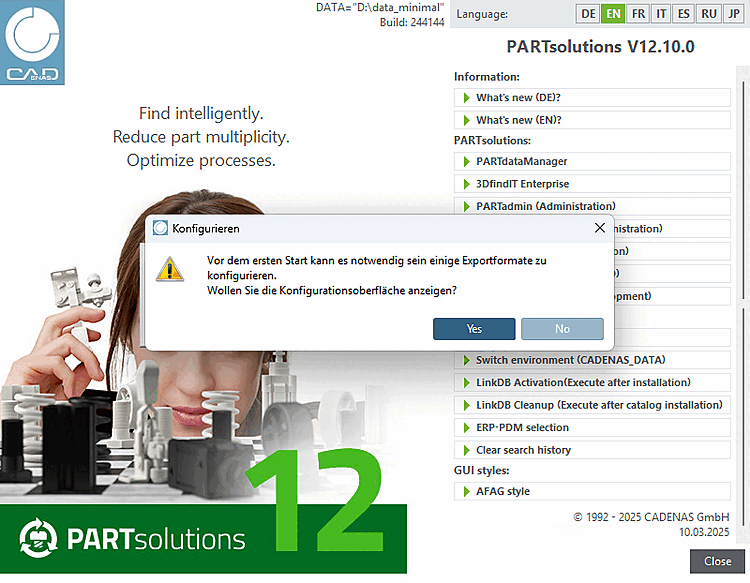

Wird 3Dfindit aus einer OfflineCD heraus gestartet, erscheint beim ersten Start ein entsprechender Hinweis. Wenn Sie bejahen wird ebenfalls PARTadmin in der Kategorie Exporter Optionen [Exporter Options] geöffnet.

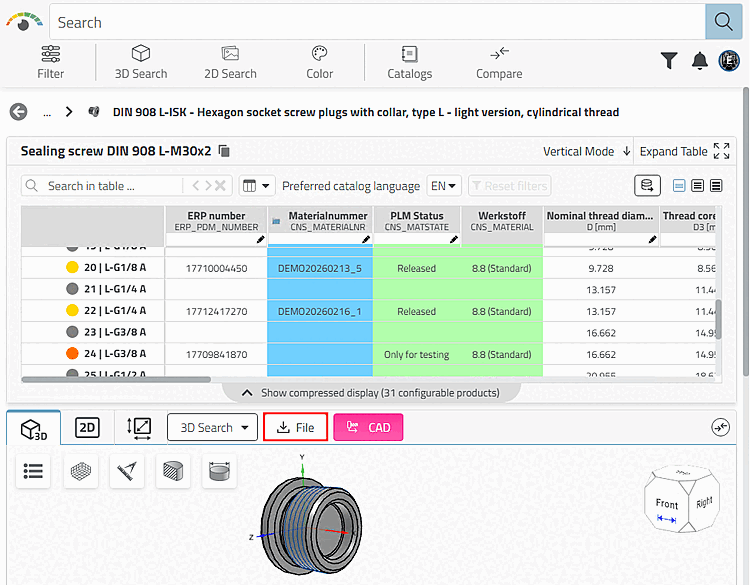

Klicken Sie auf CAD.

-> Das Dialogfenster CAD Formatauswahl [CAD format selection] wird geöffnet.

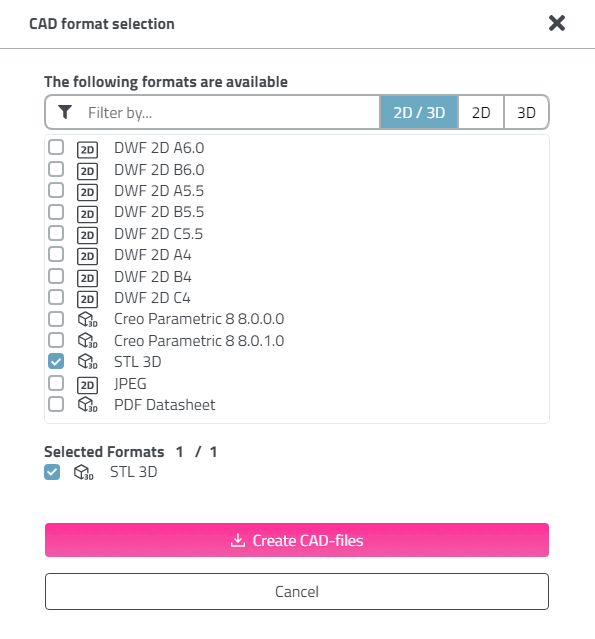

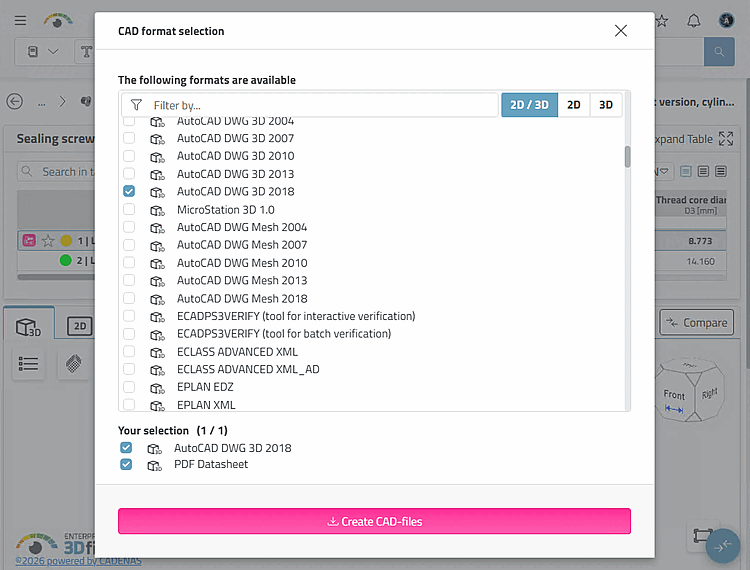

CAD Formatauswahl [CAD format selection]

Wenn keine Formate spezifiziert wurden, erscheint folgende Fehlermeldung.

Wählen Sie aus der Liste das gewünschte Format.

(Die Auswahl entspricht der administrativen Vorauswahl. Es ist nur eine Auswahl möglich.)

Klicken Sie auf CAD-Dateien erzeugen [Create CAD-files].

-> Das Dialogfenster Aktivitäten [Activities] wird geöffnet und das generierte Teil wird zum Download angeboten.

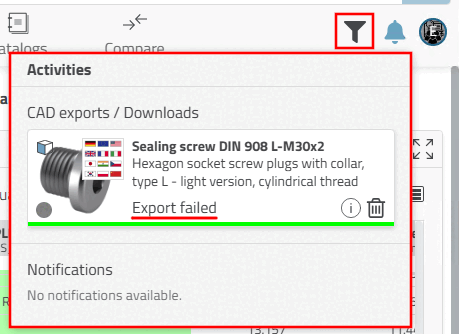

Sollten die Konfigurationseinstellungen fehlerhaft sein, erscheint Fetch failed.

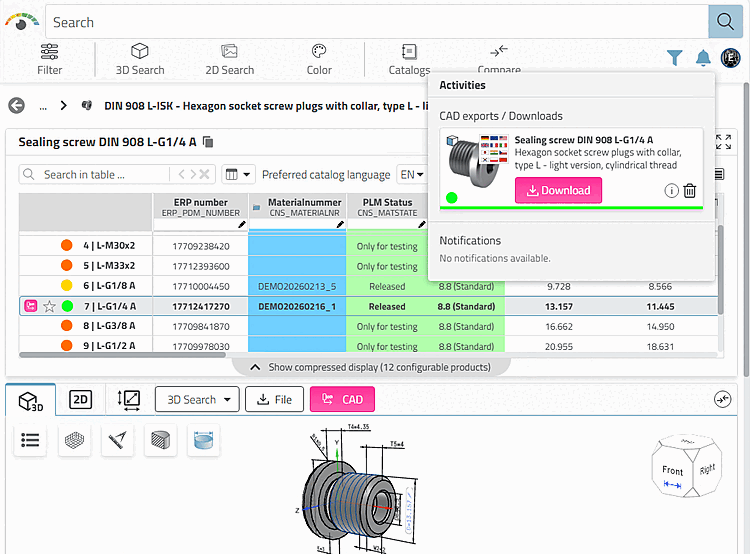

Klicken Sie im Dialogfenster Aktivitäten [Activities] auf den Button Download.

-> In einem Explorerfenster wird das heruntergeladene Teil angezeigt. Mit Datei öffnen springen Sie ins Downloadverzeichnis.
