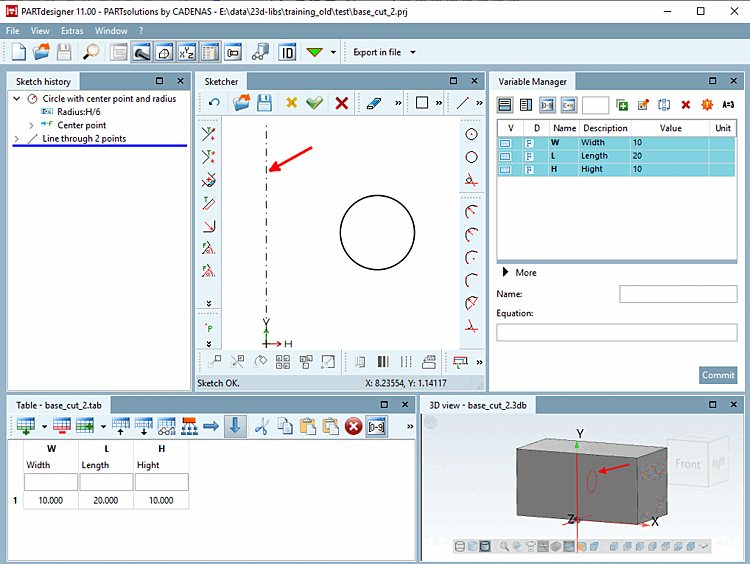

Öffnen Sie per Kontextmenübefehl Neuer Sketch... [New sketch...] den Sketcher und erstellen Sie einen Kreis [Circle] (sowie eine Rotationsachse [Rotation axis]), der so zu liegen kommt, dass er später rotiert den 3D-Körper durchdringt.

Hinweis Voraussetzung für die Rotation der 2D-Skizze ist eine Rotationsachse [Rotation axis] . Falls diese im Sketcher noch nicht festlegt wurde, erscheint beim Aufruf des Befehls Rotieren... [Rotate...] folgende Fehlermeldung. Rotation nicht möglich, da keine Mittellinie vorhanden. [Rotation not possible because of missing center line.] Die Rotationsachse [Rotation axis] wird in der Sketchabbildung in der 3D-Ansicht gestrichelt angezeigt.

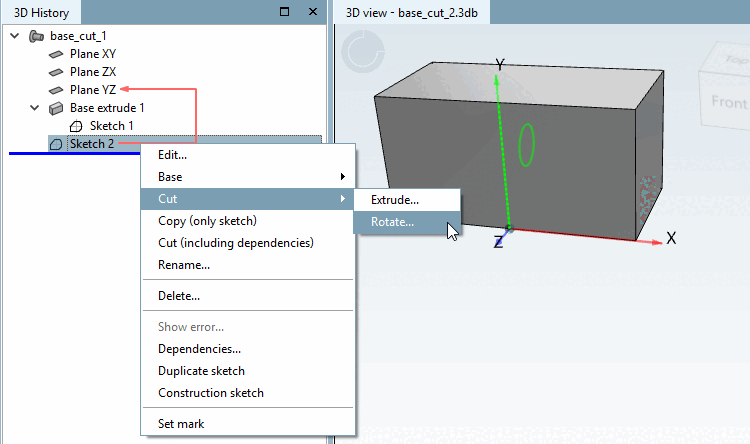

Wählen Sie in der 3D Historie [3D History] unter Sketch 2 den Kontextmenübefehl Schnitt [Cut] -> Rotieren... [Rotate...].

-> Das Dialogfenster Rotationskörper [Rotational solid] wird geöffnet.

Wollen Sie, dass die Rotation den Körper vollständig durchdringt oder nur über einen bestimmten Winkel?

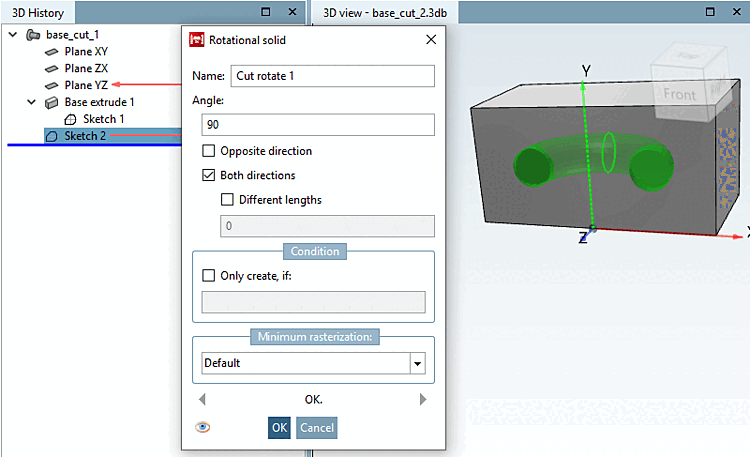

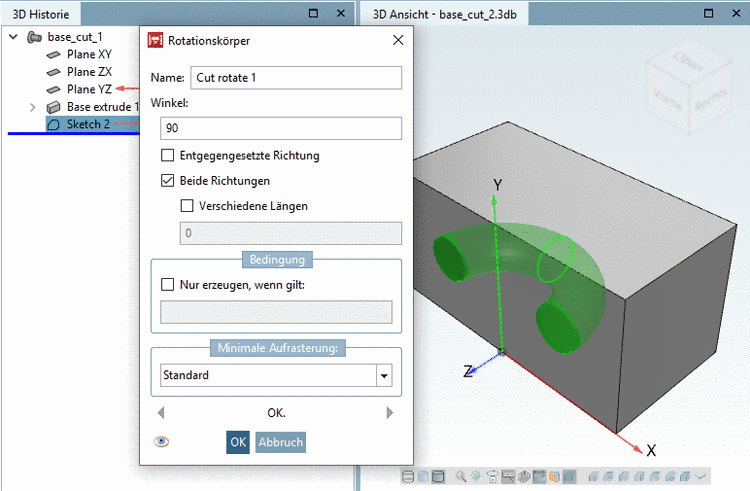

Nehmen Sie im Fenster Rotationskörper [Rotational solid] die entsprechenden Einstellungen vor. In der 3D-Ansicht [3D view] sehen Sie unmittelbar das zu erwartende Ergebnis.

Im Beispiel soll der Quader komplett durchdrungen werden, d.h. es wird in Beide Richtungen [Both directions] mit dem erforderlichen Winkel [Angle] (hier 90°) rotiert.

-> Nach Bestätigung mit OK werden beide Objekte geschnitten. Ein ringförmiger Tubus wird dem Quader abgezogen.

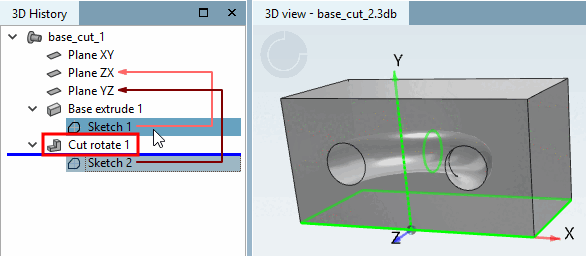

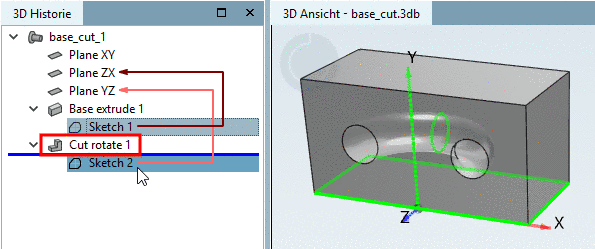

-> In der 3D Historie [3D History] erscheint ein weiterer Punkt (Feature): Cut extrude 1.
