1.8.1.3. EOL Analyse durchführen

  1. Damit der entsprechende Button angezeigt wird, müssen in infacecommon.cfg > Block UI folgende Schlüssel aktiviert sein:

    [UI]
    MN_eolscan_DisplayText=EOL Analyse durchführen
    MN_eolscan_DisplayShortText=EOL Analysieren
    MN_eolscan_HelpText=EOL Analyse des Teils oder der Baugruppe aus aktuellem Dokument durchführen
    MN_eolscan_SmallIcon=:/cadresource/icons/docscan_CAD_16x16.png
    MN_eolscan_LargeIcon=:/cadresource/icons/docscan_CAD_24x24.png
    MN_eolscan_XLargeIcon=:/cadresource/icons/docscan_CAD_32x32.png
    MN_eolscan_Environment=menu,asm,part,toolbar
    MN_eolscan_Callback=eolscanner.execute()

  2. In der entsprechende CAD-Schnittstellen-Datei if<cadname>.cfg muss unter Block [UI] > Schlüssel MN_valid der Wert eolscan eingefügt werden.

  3. Starten Sie nun das CAD-System.

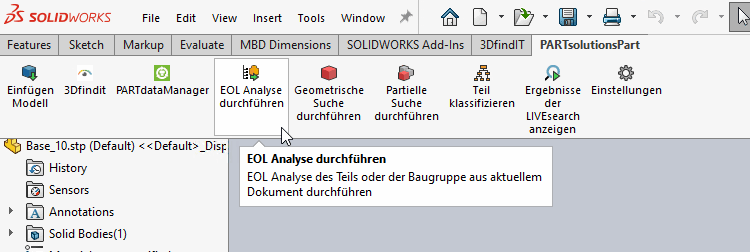

    -> Im 3Dfindit-Menü ist nun zusätzlich der Button EOL Analyse durchführen sichtbar.

Siehe auch Abschnitt 1.6.5.6, „ eol.cfg “, Abschnitt 1.6.5.16.3, „ Block [EOLService] - Zu vermeidende Zeilen ein/ausblenden “.
