Sobald die Funktion Abhängige Elemente markieren [Mark dependent elements] aktiviert wird, werden die abhängigen Elemente in den entsprechenden Dockingfenstern gelb markiert. Dies kann beispielsweise Base rotate oder Sketch in der 3D Historie [3D History] sein, aber genau so auch in der Sketch Historie [Sketch history].

Beispiel 1:

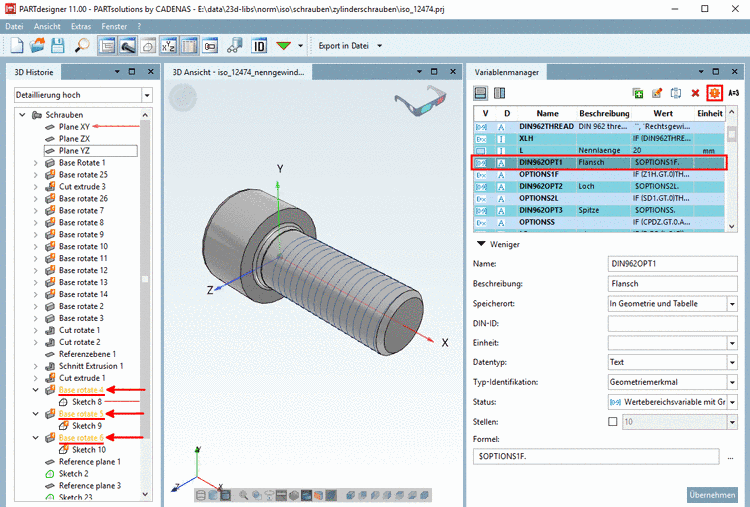

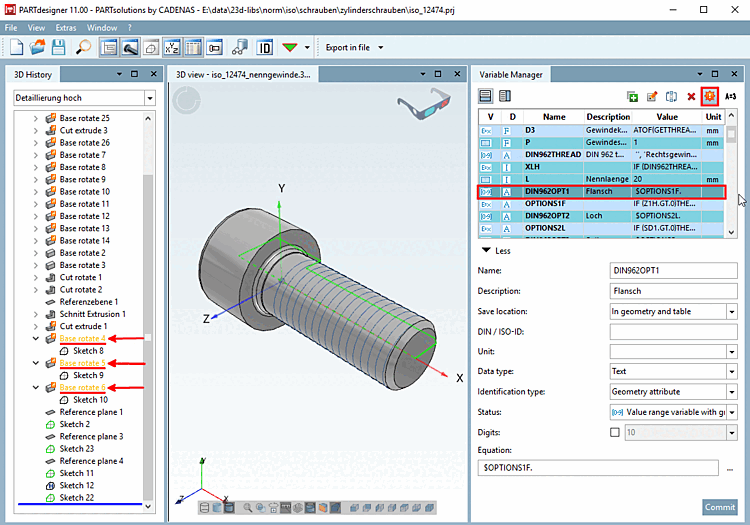

Nach Selektion der Variablen DIN962OP1 werden in der 3D Historie [3D History] die betroffenen Elemente Base rotate markiert, in welchen diese Variable vorkommt.

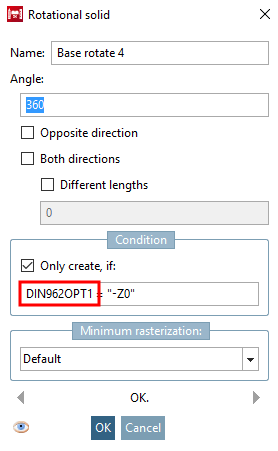

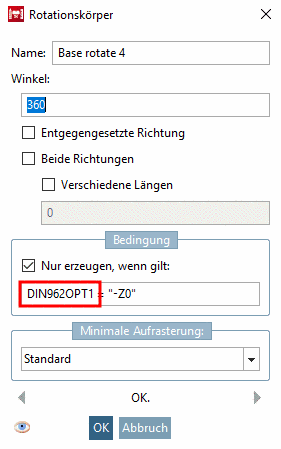

Im geöffneten Dialogfenster Rotationskörper [Rotational solid] sehen Sie die Verwendung der Variablen.

Beispiel 2:

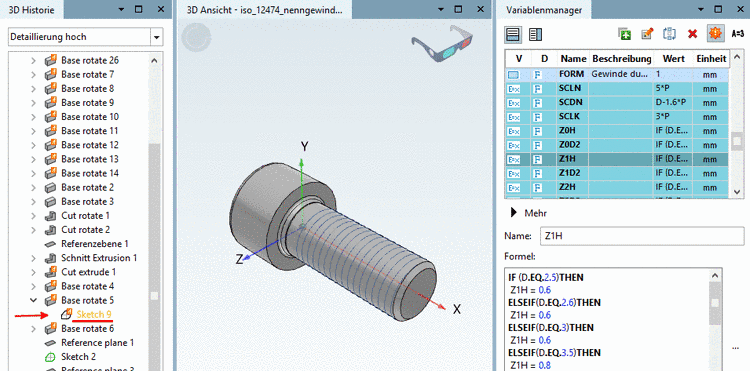

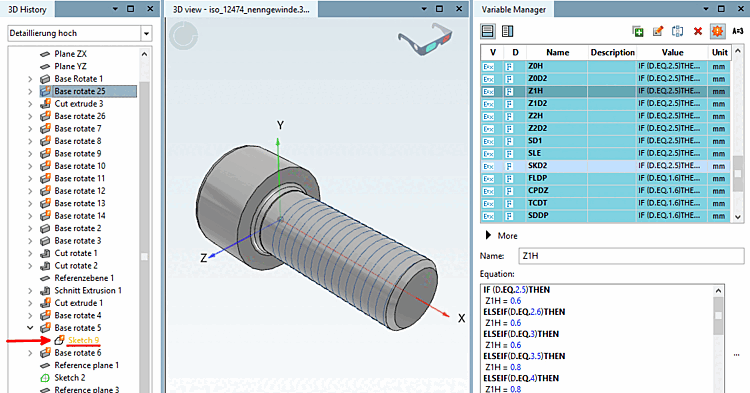

Nach Selektion der Variablen Z1H wird in der 3D Historie [3D History] der betroffene Sketch gelb markiert.

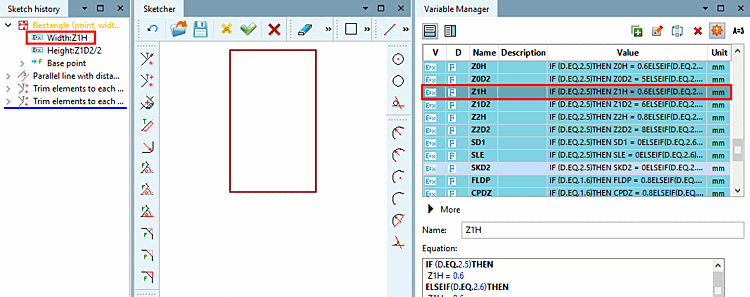

In der Sketch Historie [Sketch history] sehen Sie die Verwendung der Variablen.
