7.7.1.2.4. Die Flächenattribute im Einzelnen

7.7.1.2.4.2. Text (SYS_FaceAttributeText)

Mittels Textattributen können Zusatzinformationen (z.B. besondere Merkmale der Oberfläche) an das Model geheftet werden. (Siehe auch oben.)

HTML Textattribut an Fläche [HTML text attribute on face]:

Um an einer Fläche ein Textattribut anzulegen, tragen Sie den gewünschten Text in das Feld HTML Textattribut an Fläche [HTML text attribute on face] ein. Es wird unmittelbar nach dem Anlegen in PARTdesigner angezeigt, desweiteren dann auch in PARTsolutions und PARTcommunity.

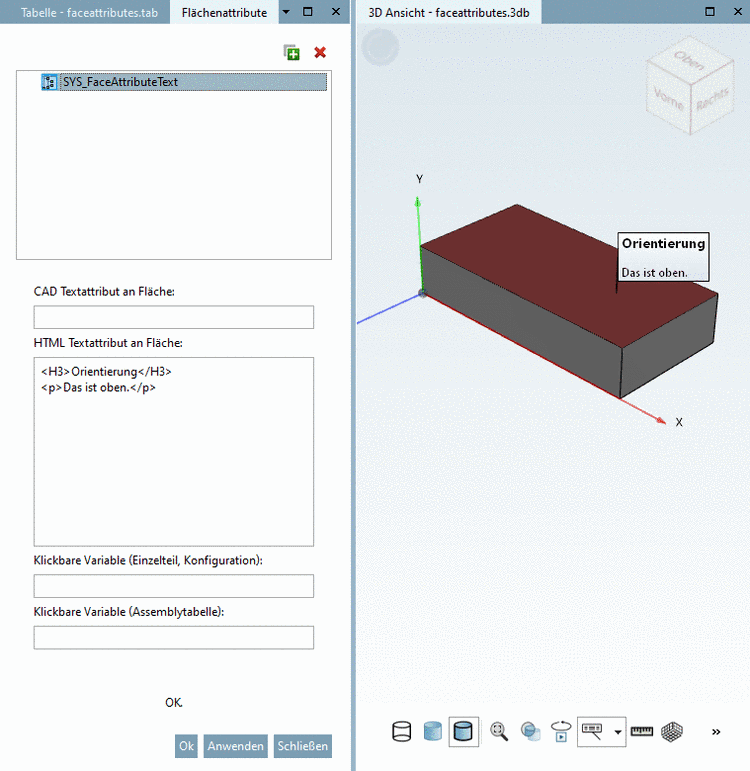

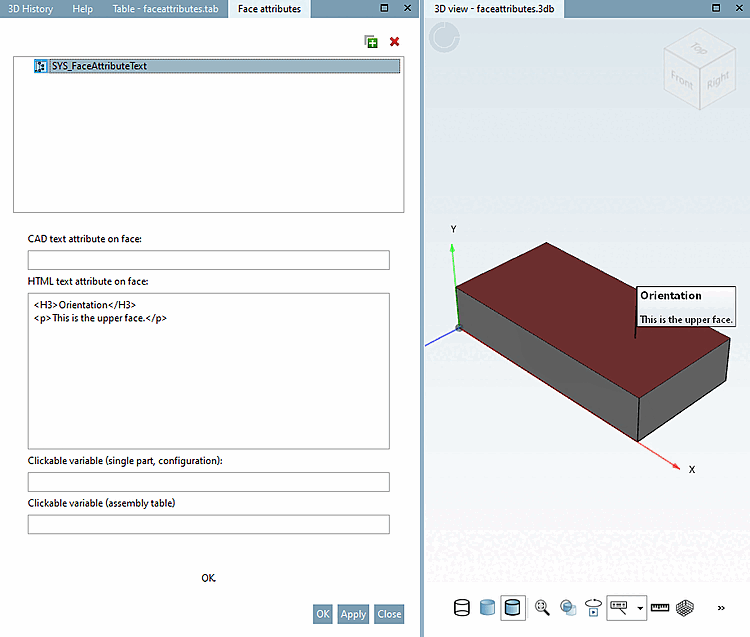

HTML Textattribut an Fläche [HTML text attribute on face]

Komplexere Möglichkeiten:

Bild mit absolutem Verweis:

<img src=“$CADENAS_DATA/pics/mypic.jpg“>

Bild mit Verweis auf Server plus abhängig von einem Variablenwert (z.B. ARITKELNUMMER)

<img src="http://someserver/getImage?ARTNR=$ARITKELNUMMER.">

Zusätzlich soll noch die Artikelnummer unter das Bild geschrieben werden.

<BR>$ARTIKELNUMMER.

Hinweis

Encoding

Standardmäßig wird intern automatisch unterschieden zwischen Link und Text. Um ganz sicher zu gehen, dass die Verarbeitung einwandfrei funktioniert, können Sie den Parameter encoding mit entsprechendem Wert mitgeben:

Bei Links: encoding=percent

Beispiel:

<img src="http://someserver/getImage?ARTNR=$ARITKELNUMMER(encoding=percent).">

Bei Text: encoding=HTML
Beispiel:
```
<BR>$ARTIKELNUMMER(encoding=HTML).
```

CAD Textattribut an Fläche [CAD text attribute on face]: Hier eingetragene Texte werden nach dem Export in CAD-Systemen angezeigt.

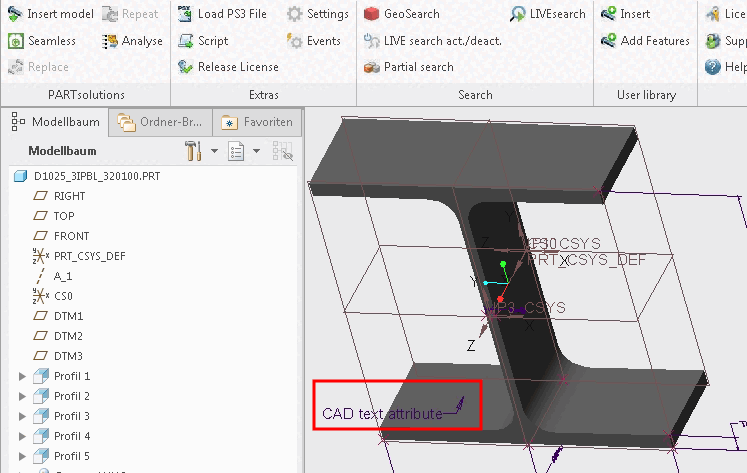

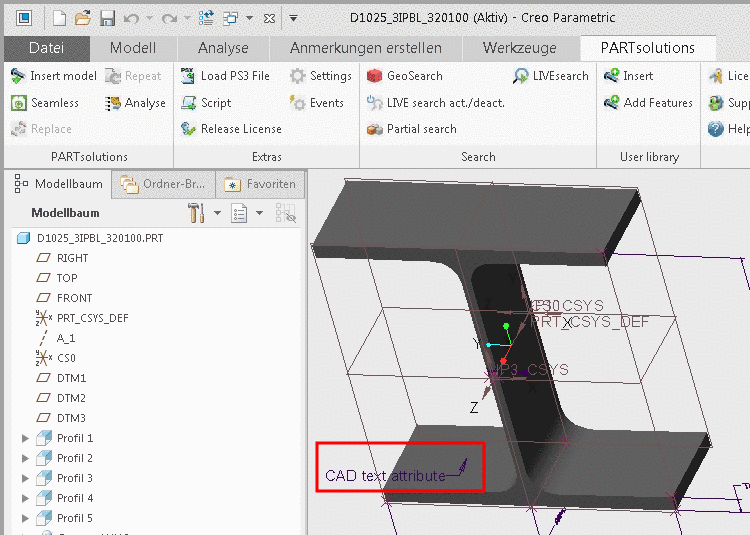

CAD Textattribut an Fläche [CAD text attribute on face] beispielhaft in Pro/Engineer
Textfelder in der 3D-Ansicht verknüpft mit Variablen
Klickbare Variable (Einzelteil, Konfiguration) [Clickable variable (single part, configuration)] / Klickbare Variable (Assemblytabelle) [Clickable variable (assembly table)]
Sie können für die 3D-Ansicht [3D view] klickbare Textfelder an Bauteilflächen definieren und diese mit Variablen verknüpfen.
Variablen-Beschreibungstext und der aktuelle Wert der Variablen werden in der 3D-Ansicht automatisch in das angezeigte Textfeld übernommen.

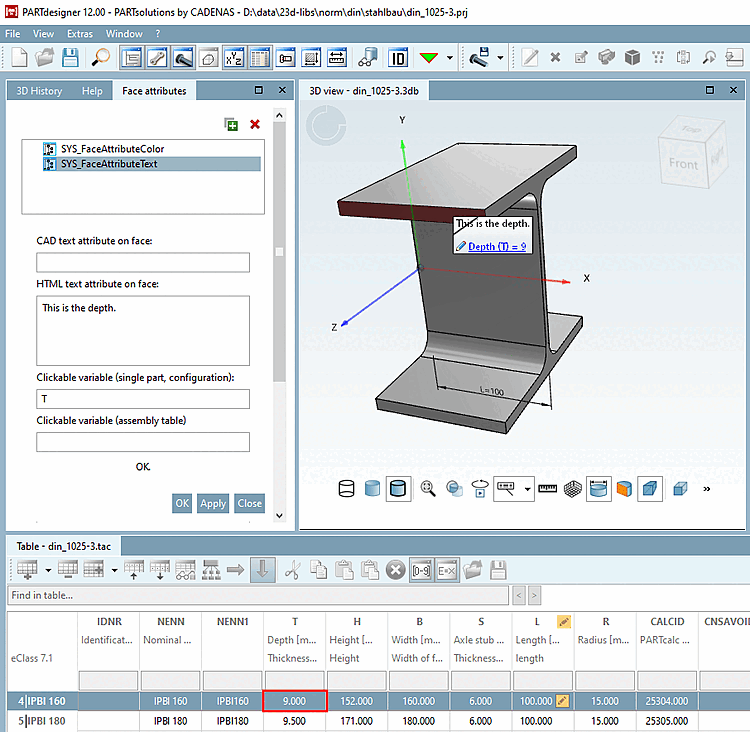

3D Ansicht in PARTdesigner

Gehen Sie folgendermaßen vor:
1. Geben Sie in PARTdesigner im Dockingfenster Flächenattribute [Face attributes] den gewünschten Text in das Feld HTML Textattribut an Fläche [HTML text attribute on face] ein.
2. Bestimmen Sie die verknüpfte Variable.
  Hierzu gibt es 2 Varianten:
  - Klickbare Variable (Einzelteil, Konfiguration) [Clickable variable (single part, configuration)]
  - Klickbare Variable (Assemblytabelle) [Clickable variable (assembly table)]
  Dadurch können Sie unterscheiden, was im Einzelteile/Konfigurations-Modus und was im Assembly-Tabellen-Modus angezeigt werden soll.
  Einerseits könnten es unterschiedliche Variablen sein; Sie können aber auch das Label verstecken: Wenn Sie nur eine Variable für das Einzelteil geben, aber nicht für die Assembly-Tabelle, dann wird das komplette Label im Assembly-Tabellen-Modus unsichtbar.

In PARTdataManager öffnet sich beim Klick auf das Beschriftungsfeld ein Listenfeld zur Bestimmung des gewünschten Tabellenwertes.

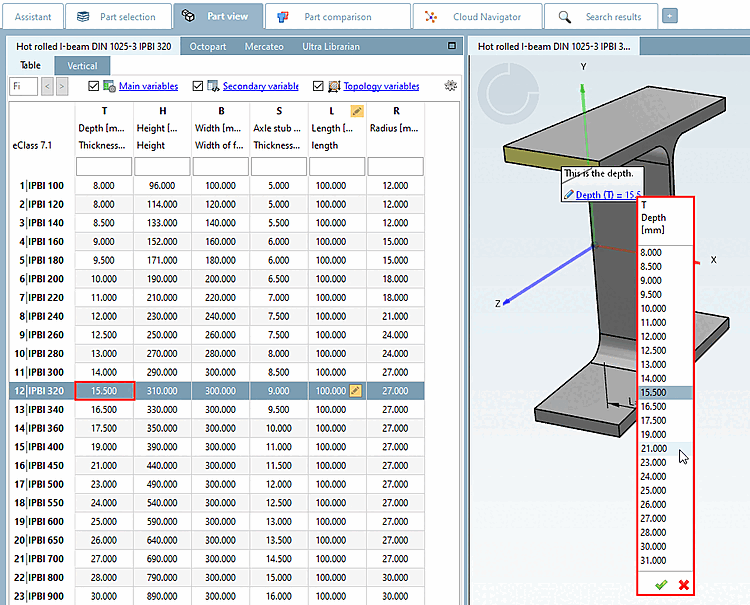

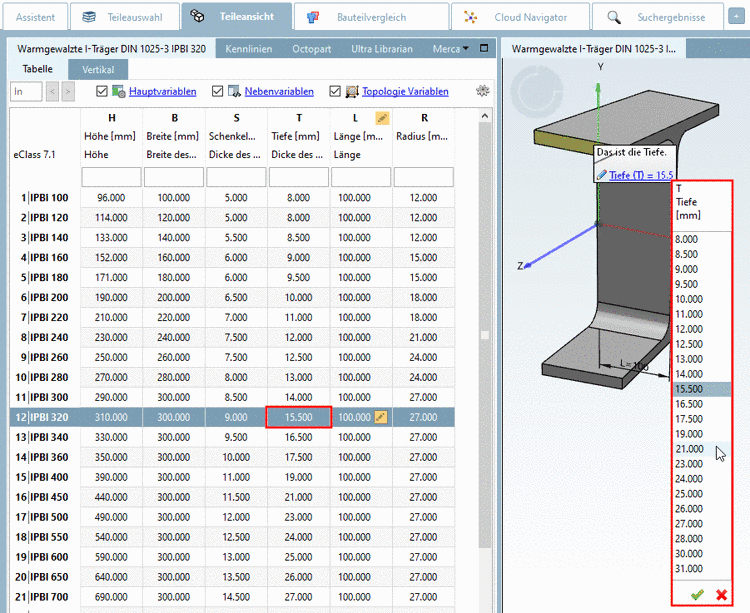

3D Ansicht in PARTdataManager
