7.13.4. Subassembly erstellen

7.13.4.1. Benötigte Bauteile für Konfiguration bereitstellen
7.13.4.2. Doppel-T-Träger mittels Regel im "Aufbau" einfügen
7.13.4.3. Bedingung für Doppel-T-Träger einfügen
7.13.4.4. Freigabe-Anfügepunkt hinzufügen für Startteil
7.13.4.5. Rohrschelle mittels Regel in Aufbau einfügen
7.13.4.6. Variablenfreigaben einrichten
7.13.4.7. Bedingung für Rohrschelle einfügen
7.13.4.8. Rohrschelle ausrichten

Neben der Möglichkeit, Einzelteile zu einer Baugruppe zusammenzufügen, können Sie auch Einzelteile mit Assemblies bzw. Assemblies mit Assemblies verbinden.

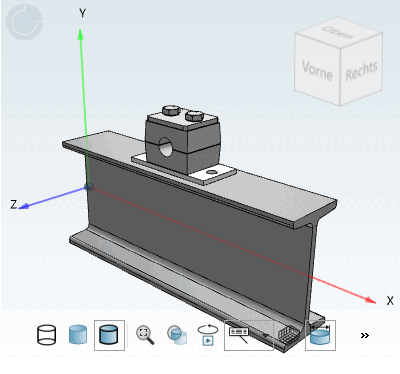

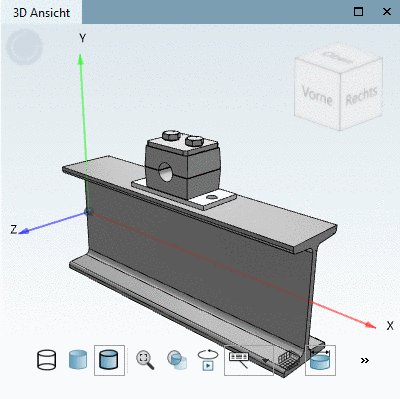

Im folgenden Beispiel soll auf einen Träger (Profil) [Einzelteil] eine Rohrschelle [Baugruppe] gesetzt werden.

[Hinweis]Hinweis

Sie finden das vorliegende Beispiel im Trainingskatalog unter training/subassembly.
