Schattierung [Shading]: Stellen Sie ein, wie die Darstellung der Schattierung aussehen soll in der 3D-Ansicht.

Sie haben im Dropdown Menü die Auswahlmöglichkeit zwischen den Optionen Kanten [Edges], Verdeckte Kanten (grau) [Hidden lines (gray)], Verdeckte Kanten [Hidden lines], Schattiert [Shaded], Schattiert mit Kanten [Shaded with edges] und Schematisch [Schematic].

	Hinweis
	Die Einstellung bezeichnet nur die Vorgabe beim Laden des Bauteils über die entsprechenden Symbolleisten in der Programmoberfläche können Sie den Darstellungsmodus ändern.

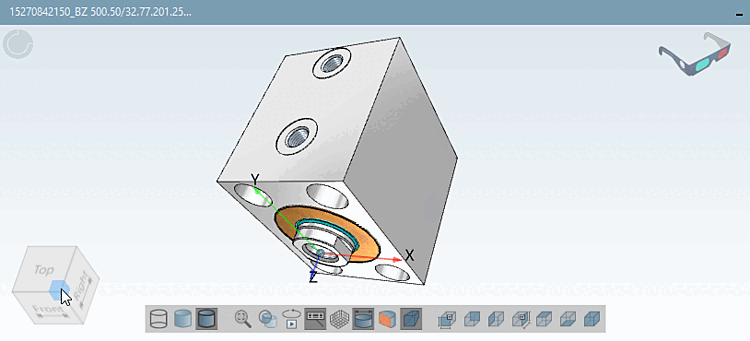

Rot/Cyan [Red/cyan]

Darstellung des Bauteiles in plastischer 3D-Voransicht. Der dreidimensionale Effekt tritt nur bei Verwendung einer Rot-Cyan–Brille auf!

Das gewählte Teil wird zur Steigerung des plastischen Effektes fluchtend dargestellt. Der Hintergrund wird automatisch abgedunkelt. Die Option Rot/Cyan-Effekt ist unabhängig vom Darstellungsmodus (Linien [Lines], Verdeckte Kanten [Hidden lines], Schattiert [Shaded], usw.) anwendbar.

Mittels dem Kontrollkästchen schalten Sie die Option per Default an oder aus.

Rot/Cyan Knopf [Red/cyan button]

Bestimmen Sie im Listenfeld die Position (Ecke).

Messraster anzeigen [Show measuring grid]

Wenn dieses Kontrollkästchen aktiviert ist, bleibt das Dimensionsraster auch nach einem Neustart der Software aktiv. Die Symbolleisten-Schaltfläche im 3D-Viewer funktioniert unabhängig von diesem Kontrollkästchen und bleibt nach einem Neustart nicht aktiv.

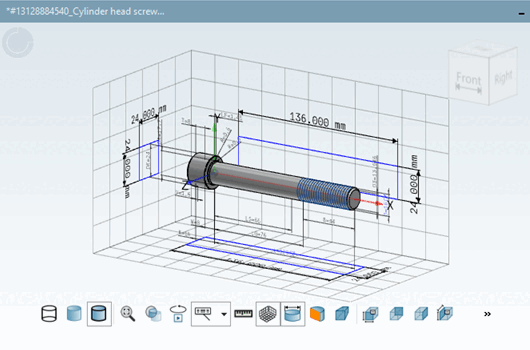

Messraster in der 3D Ansicht

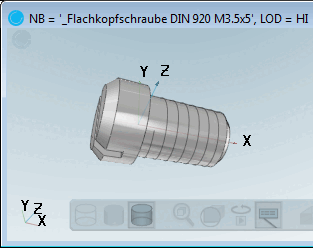

Koordinatensystem (klein) [Coordinate system (small)]: Wählen Sie aus, ob und wenn ja in welcher Ecke der 3D Ansicht das Koordinatensystem zur Orientierung angezeigt werden soll.

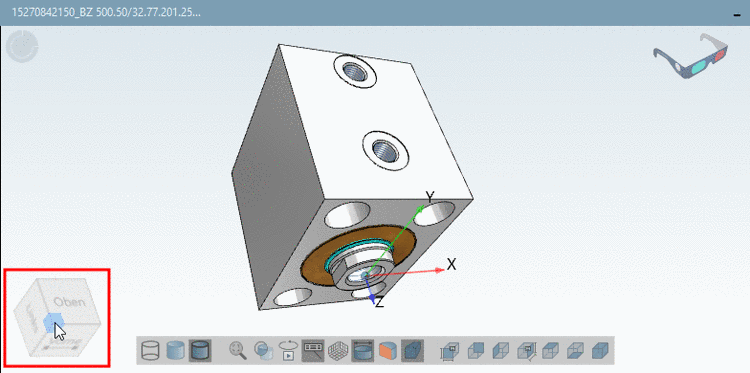

Typ des Koordinatensystem (klein) [Type of coordinate system (small)]: Legen Sie fest, ob Sie den Orientierungswürfel [Orientation cube] oder das Koordinatensystem zur leichteren Navigation nutzen möchten.

Perspektivische Anzeige [Perspective view]: Schalten Sie die perspektivische Ansicht um.

Ansicht nach Laden [View after loading]: Legen Sie die Ansicht fest, mit der Sie das Bauteil nach dem initialen Laden angezeigt bekommen möchten.

Raster [Grid]

An, aus und Einstellung der Farbe

Ohne Schatten und Raster

Mit Schatten und Raster

Glanztextur [Highlight texture]

Anfügepunkte (PartDatamanager) [Connection points (PartDatamanager)] und Anfügepunkte (PartDesigner) [Connection points (PartDesigner)]: Legt separat fest, ob Anfügepunkte [Connection points] im PARTdataManager oder im PARTdesigner angezeigt werden sollen. Über das Menü Anfügepunkte zeigen [Show connection points] können Sie die Ansicht jederzeit nachträglich anpassen.

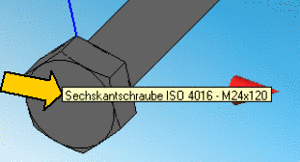

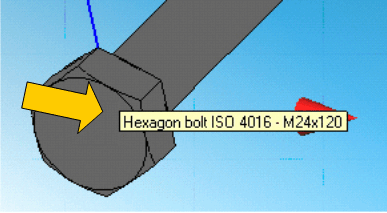

Tooltips für Bauteile [Tooltips for parts]

Texte und Klassen [Texts and classes]

"Texte und Klassen [Texts and classes]" deaktiviert

"Texte und Klassen [Texts and classes]" aktiviert

Siehe hierzu auch unter Abschnitt 5.12.5, „Anfügepunkte klassifizieren “ in eCATALOG 3Dfindit.

Labels an Koordinatenachsen ausrichten [Align labels to coordinate axes]: Richtet die Texte am Koordinatensystem aus.
