7.9.3.15.1. Text

[Hinweis]Hinweis

Nur im Zeichnung [Drawing]-Modus verfügbar.

  • Text einfügen [Insert text]

    1. Klicken Sie auf den Button und führen Sie den Mauscursor über den gewünschten Einfügepunkt.

      -> Der Fang wird an der selektierten Position angezeigt.

      Mit Mausklick wird die Funktion ausgeführt.

      -> Die einzelnen Einstellungsparameter werden im Fenster Element editieren [Edit element] angezeigt.

    2. Tragen Sie unter Text den gewünschten Text ein und bestimmten Sie das Erscheinungsbild mittels folgender Einstellungsoptionen:

      • Schrifthöhe [Font height]

      • Winkel [Angle]

      • Textposition [Text position]

        Der rote Punkt am "A" zeigt die Relation zum Text.

      • Textausrichtung [Text justification]: links, mittig, rechts

      • Position X

      • Position Y

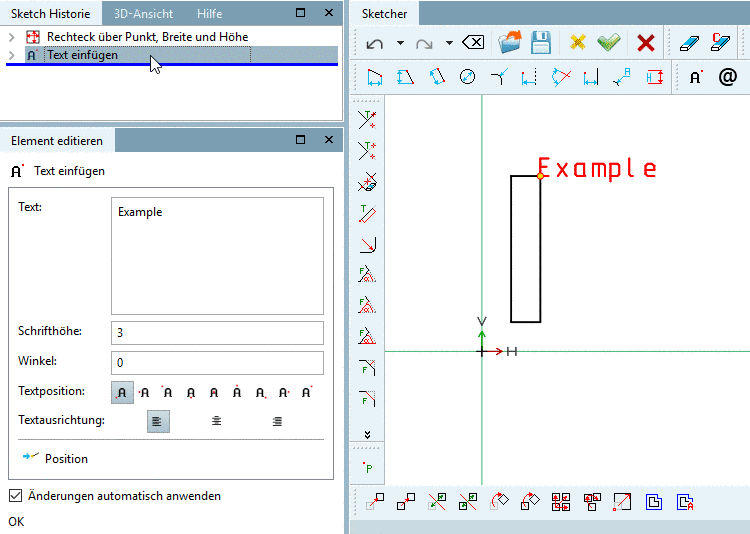

    Text einfügen [Insert text]

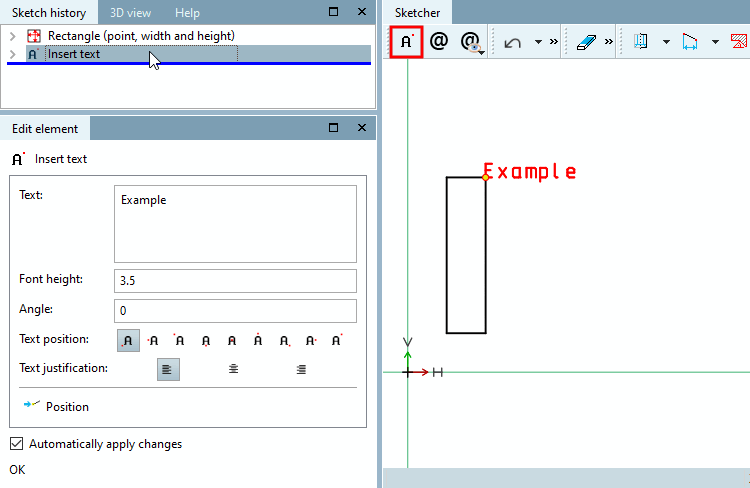

    Text einfügen [Insert text]

BMG-Layer einfügen

[Hinweis]Hinweis

Voraussetzung ist eine aktuelle CNS-Klassifikation. Das Feature wurde offiziell mit V11 SP6 zur Verfügung gestellt.

Ein Beispiel hierzu finden Sie unter Abschnitt 5.10.2.6, „BMG Layer (DIN4003) “.

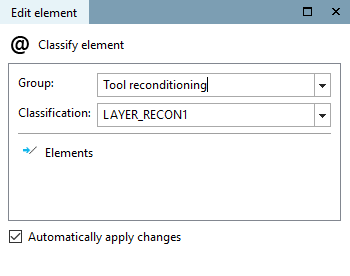

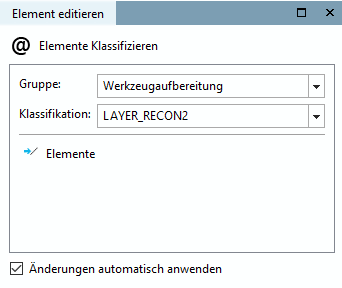

  • Element klassifizieren [Classify element]

    1. Klicken Sie auf das zu klassifizierende Element und dann auf den Button.

      -> Die einzelnen Einstellungsparameter werden im Fenster Element editieren [Edit element] angezeigt.

    2. Wählen Sie unter Gruppe [Group] und Klassifikation [Classification] die gewünschte Option.

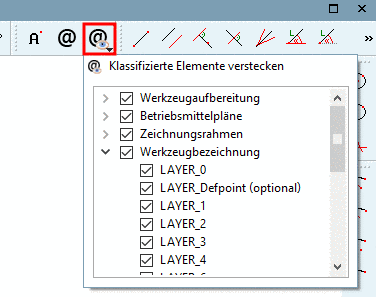

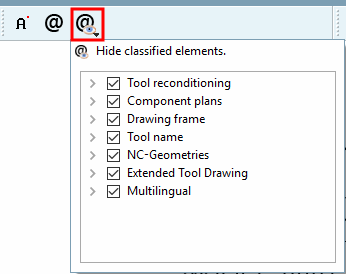

  • Klassifizierte Elemente verstecken [Hide classified elements]

    1. Klicken Sie auf den Button.

      -> Das Dialogbereich Klassifizierte Elemente verstecken [Hide classified elements] wird aufgeklappt.

    2. Aktivieren/deaktivieren Sie bei den gewünschten Gruppen oder Layern das Auswahlkästchen.
