7.6.7.13. Hilfsskizze

[Hinweis]Hinweis

Hilfsskizzen werden nicht exportiert.

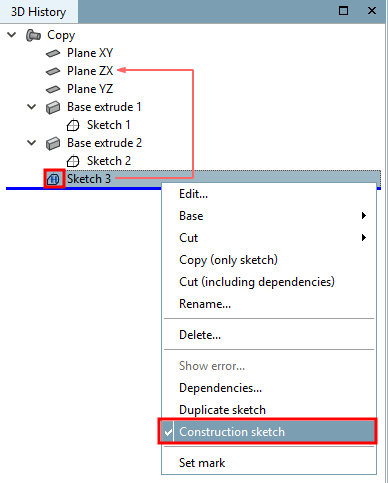

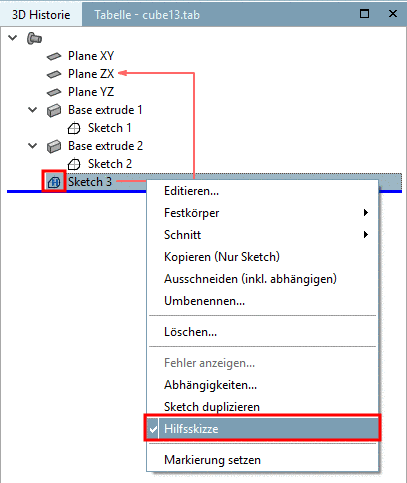

Um eine Hilfsskizze als solche zu markieren, klicken Sie im Kontextmenü auf die Option Hilfsskizze [Construction sketch]. Zur Deaktivierung klicken Sie erneut auf die Option.

In der 3D Historie [3D History] werden Hilfsskizzen mit einem 'H' auf dem Sketch-Symbol markiert.

[Hinweis]Hinweis

Bei Sketchen, die extrudiert oder rotiert wurden, steht der Befehl nicht mehr zur Verfügung.

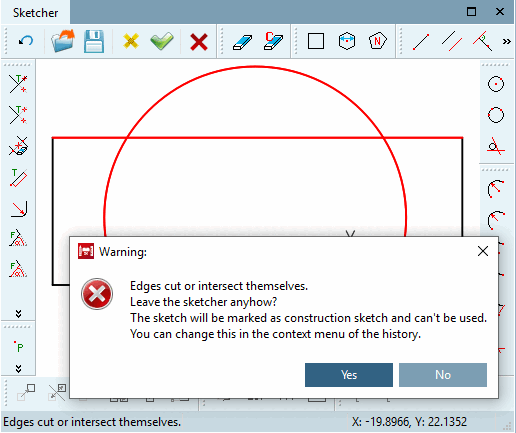

Fehlerhafte Sketche werden beim Speichern automatisch als Hilfsskizze markiert. Sollte die Option Hilfsskizze [Construction sketch] deaktiviert werden, erscheint das Fehlersymbol .

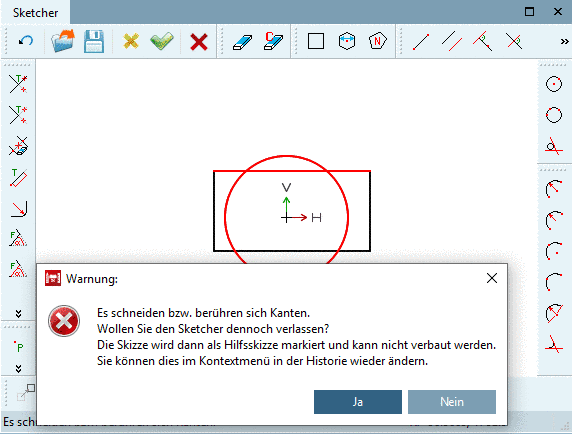

Fehlerhafter Sketch, der als Hilfsskizze markiert wird

Fehlerhafter Sketch, der als Hilfsskizze markiert wird
