7.6.2.12.5.2. Blends in Mustern

[Hinweis]Hinweis

  • Erstellen Sie zuerst das Muster, dann das Blend.

  • Wird das Blend-Feature bei Mustern verwendet, ist zu beachten, dass es auf der Ursprungsgeometrie angewendet wird.

  1. Blend auf Ursprungsgeometrie ist unterstützt.

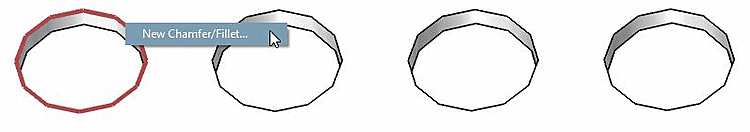

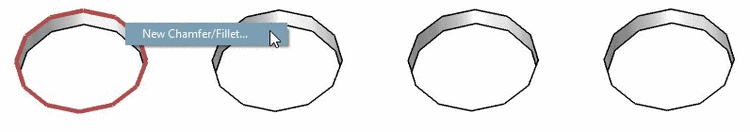

    Korrekte Anwendung: Der Befehl Neue Fase/Rundung erstellen... [New Chamfer/Fillet...] wird angezeigt.

    Korrekte Anwendung: Der Befehl Neue Fase/Rundung erstellen... [New Chamfer/Fillet...] wird angezeigt.

  2. Blend auf abgeleiteten Mustergeometrien ist nicht unterstützt.

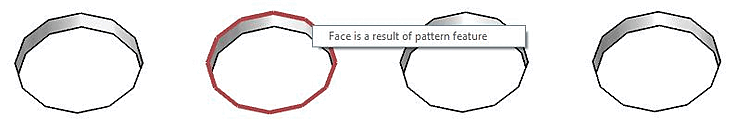

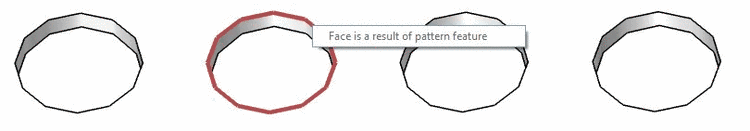

    Unkorrekte Anwendung: Der Hinweis "Fläche ist durch ein Muster-Feature entstanden [Face is a result of pattern feature]" wird angezeigt.

    Unkorrekte Anwendung: Der Hinweis "Fläche ist durch ein Muster-Feature entstanden [Face is a result of pattern feature]" wird angezeigt.

  3. Bei korrekter Vorgehensweise wird das Blend-Feature auf die Ursprungsgeometrie und alle abgeleiteten Mustergeometrien angewendet.

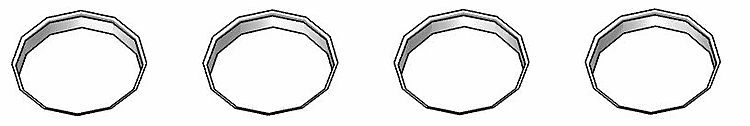

    Ergebnis

    Ergebnis

[Hinweis]Hinweis

Falls bei der Verwendung von Mustern Probleme auftreten, versuchen Sie es im Zweifelsfall einmal mit Kantenselektion und einmal mit Flächenselektion.
