7.18.1. Wertebereiche auflösen...

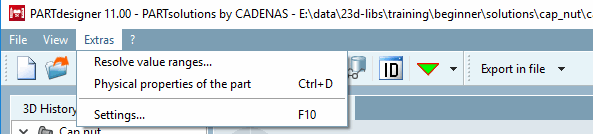

Mittels Wertebereiche auflösen... (PARTdesigner -> Extras Menü) zerlegen Sie Ausprägungen, die Wertebereiche enthalten, in einzelne Ausprägungen.

[Hinweis]Hinweis

Sowohl Wertebereiche, die als Auflistungen (z.B. „1,3,5,6,9,...“) definiert sind, als auch solche, die als Intervall mit und ohne Schrittweite (z.B. „[10:100/10]“) definiert sind, können aufgelöst, d.h. in einzelne Bauteilausprägungen „zerlegt“ werden.

Beispiel 1 mit Auflistung diskreter Werte

Es liegt eine Tabelle mit der Wertebereichsvariablen „L“ vor, welche die Werte „20,40,60“ enthält.

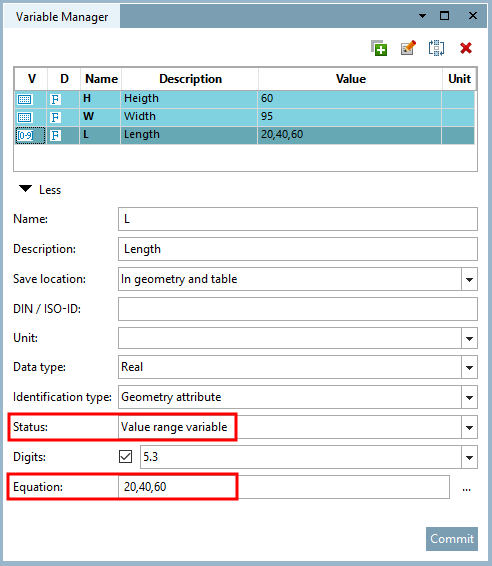

"L" im Variablenmanager

"L" im Variablenmanager

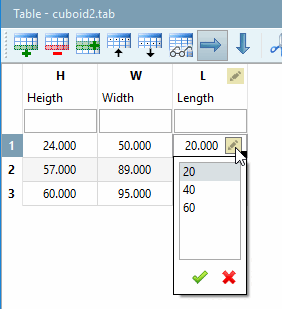

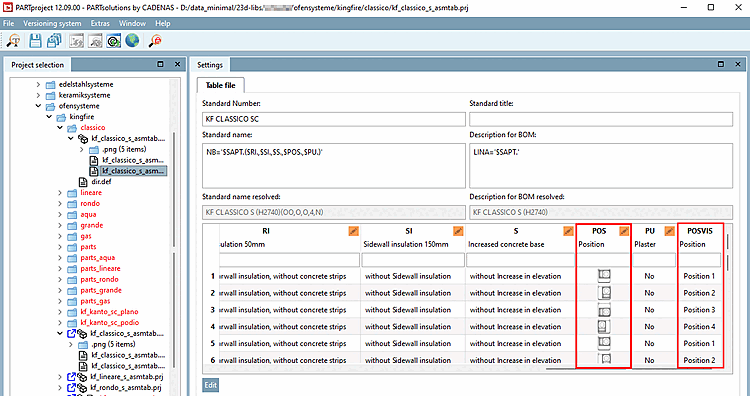

"L" in der Tabelle

"L" in der Tabelle

Um den drei vorhandenen Zeilen jeweils die drei verschiedenen Listenwerte zuzuordnen und damit insgesamt neun einzelne Ausprägungen anzulegen, gehen Sie folgendermaßen vor:

  1. Klicken Sie auf den Befehl Wertebereiche auflösen.

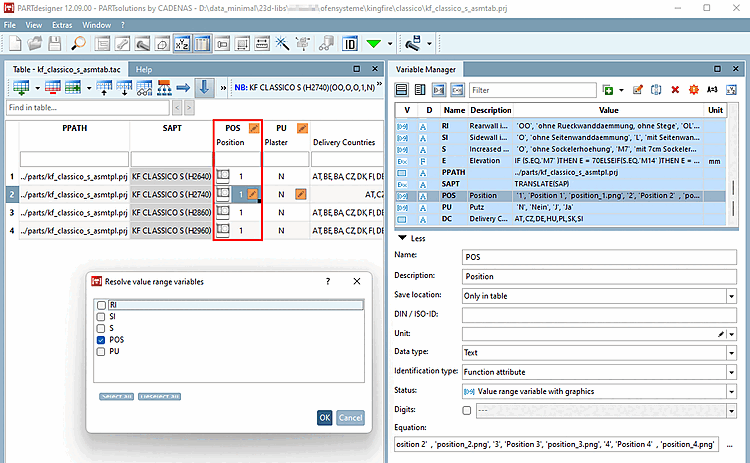

  2. Im Fenster Wertebereichsvariablen auflösen haken Sie die Variable (hier nur „L“) an, deren Wertebereich Sie auflösen wollen und bestätigen Sie mit Ok.

Ergebnis: Die Tabelle mit aufgelöstem Wertebereich sieht dann folgendermaßen aus.

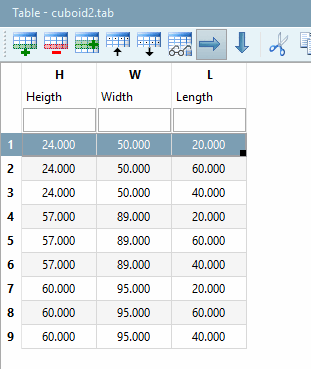

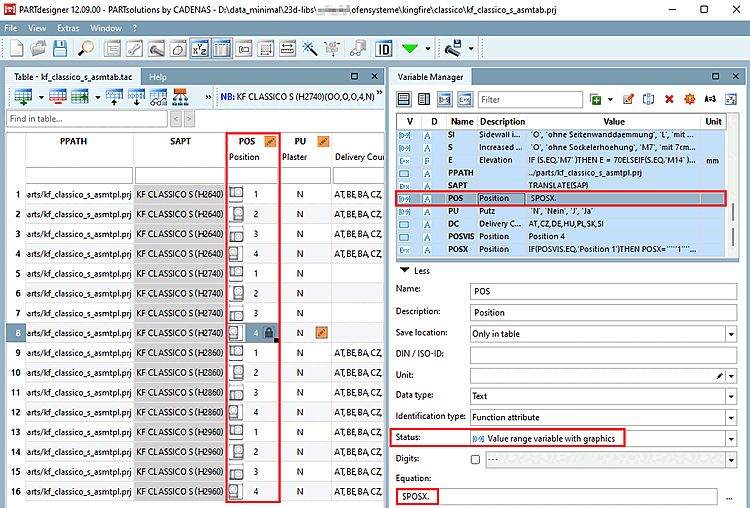

"Wertebereichsvariable "L" aufgelöst

"Wertebereichsvariable "L" aufgelöst

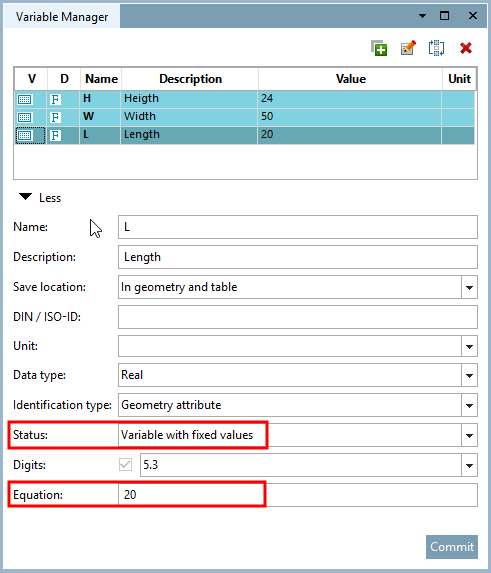

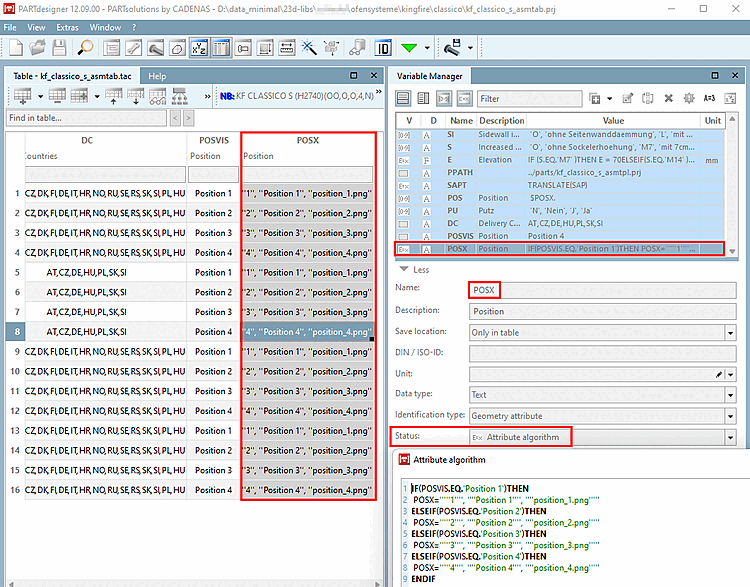

"L" im Variablenmanager: Jetzt als "Variable mit festen Werten"

"L" im Variablenmanager: Jetzt als "Variable mit festen Werten"

Beispiel 2 mit Intervall und definierter Schrittweite

  1. Klicken Sie auf den Befehl Wertebereiche auflösen.

    -> Das Dialogfenster Maximaler Bereich wird geöffnet.

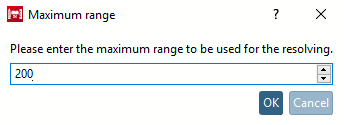

    Maximaler Bereich

    Maximaler Bereich

    [Hinweis]Hinweis

    Wenn in der Wertebereichsdefinition die Schrittweite angegeben ist (z.B. "[100:1000/100]") gilt Folgendes:

    Sowohl die Angabe unter Maximaler Bereich als auch die Schrittweite können das Auflösungsergebnis beeinflussen. Es wird immer die kleinere Anzahl an einzelnen Auflösungsergebnissen verwendet.

    Beispiel:

    Ergeben sich durch die Schrittweite 10 Einzelergebnisse, spielt eine Angabe von 200 unter Maximaler Bereich keine Rolle.

    100,200,300,400,500,600,700,800,900,1000

    Begrenzt die Eingabe unter Maximaler Bereich auf 5 Einzelergebnisse, aber die Schrittweite würde 10 Einzelergebnisse erfordern, wird bei der Auflistung nach 5 Zeilen abgebrochen.

    100,200,300,400,500

    Wenn in der Wertebereichsdefinition keine Schrittweite angegeben ist (z.B. "[100:1000]"), wird anhand der Angabe unter Maximaler Bereich aufgelöst.

  2. Bestätigen Sie mit OK.

    -> Das Dialogfenster Wertebereichsvariablen auflösen wird geöffnet.

    Aktivieren Sie das Auswahlkästchen bei den Variablen (hier nur „L“), deren Wertebereich Sie auflösen wollen und bestätigen Sie mit OK.

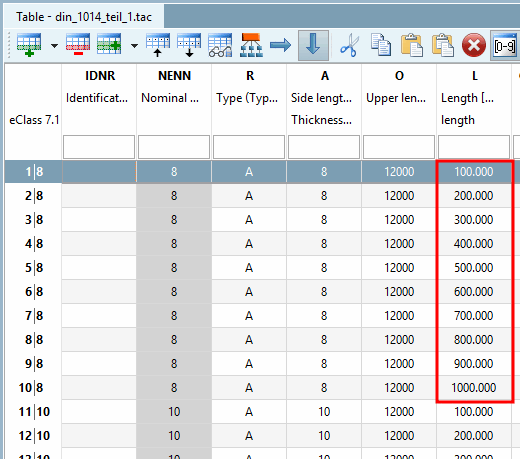

    Ergebnis: Die Auflösung erfolgte mit der definierten Schrittweite von 100.

    Ergebnis

    Ergebnis
