4.5. Suchmethoden / Verzeichnisfilter
4.5.6. Farbsuche
Zurück  Weiter

4.5.6. Farbsuche

Die Farbsuche wird wohl selten als alleinige Suchmethode verwendet werden. Aber in Kombination mit dem Suchverzeichnisfilter oder einer anderen Suchmethode wie z.B. Textsuche oder Skizzensuche ist sie sicher interessant.

[Hinweis]Hinweis

Damit die Farbsuche effektiv eingesetzt werden kann, sollten alle Tabellenzeilen indexiert sein. Bei Eigenteile-Katalogen ist dies in der Regel der Fall, bei Kaufteile-Katalogen ist standardmäßig bei Installation nur ein gewisser Prozentsatz indexiert. Hier kann jederzeit administrativ nachindexiert werden.

PARTadmin -> Indexverwaltung -> Geosuchindex -> Erstellen/Aktualisieren -> Prozentualer Anteil

PARTadmin -> Indexverwaltung -> Geosuchindex -> Erstellen/Aktualisieren -> Prozentualer Anteil

Die Farben der Komponenten in den Suchergebnissen werden durch das CAD Modell und die zugrundeliegenden Daten definiert. Es kann vorkommen, dass es keinen Zusammenhang mit der Farbe der realen Komponente gibt.

Das folgende Beispiel zeigt die Anwendung in Kombination mit dem Suchverzeichnisfilter.

  1. Stellen Sie das gewünschte Suchverzeichnis ein.

  2. Klicken Sie auf Farbe .

    Wählen Sie die Farbe direkt aus den vordefinierten Feldern indem Sie das gewünschte anklicken.

    -> Die gewählte Farbe wird mit grünem Haken gekennzeichnet.

    Sie können auch Eigene Farben definieren.

    Klicken Sie hierzu auf das Plus-Zeichen.

    Sie können die Farbauswahl direkt mit Eingabe von RGB-Code vornehmen oder den Punkt im Farbfeld verschieben. Klicken Sie abschließend auf Übernehmen. Bei Bedarf können Sie weitere Farben hinzufügen.

  3. Geben Sie einen Wert für die minimale Ähnlichkeit an. Default ist 75.

  4. Klicken Sie abschließend auf Übernehmen und suchen.

    -> Die Ergebnisse werden angezeigt.

    -> Im Suchfeld werden die Suchparameter angezeigt.

    -> Die Vorschaubilder der Ergebnisteile zeigen nicht unbedingt die Suchfarbe.

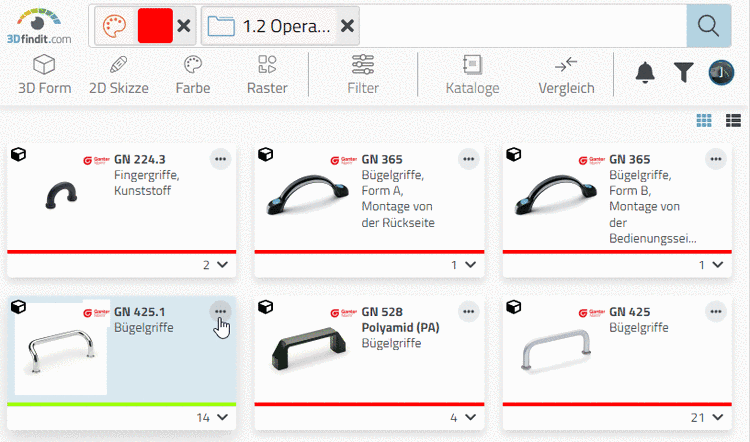

    Suchverzeichnis "Bedienelemente" + Farbsuche mit Rot

    Suchverzeichnis "Bedienelemente" + Farbsuche mit Rot

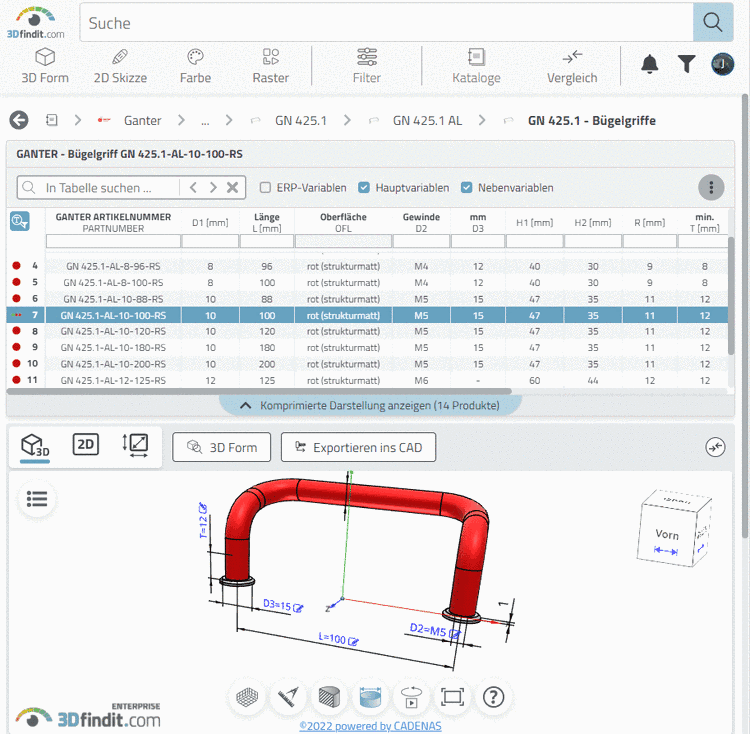

  5. Öffnen Sie die 3D-Vorschau per Klick auf das Icon .

    -> Hier ist die Suchfarbe sichtbar.

  6. Öffnen Sie das Teil.

    -> Die Tabelle zeigt nur Zeilen mit "Oberfläche = rot".

    Wenn Sie den Suchergebnisfilter ausschalten, werden alle Zeilen des Produkts angezeigt.

    Bauteil mit Oberfläche "silber"

    Bauteil mit Oberfläche "silber"
