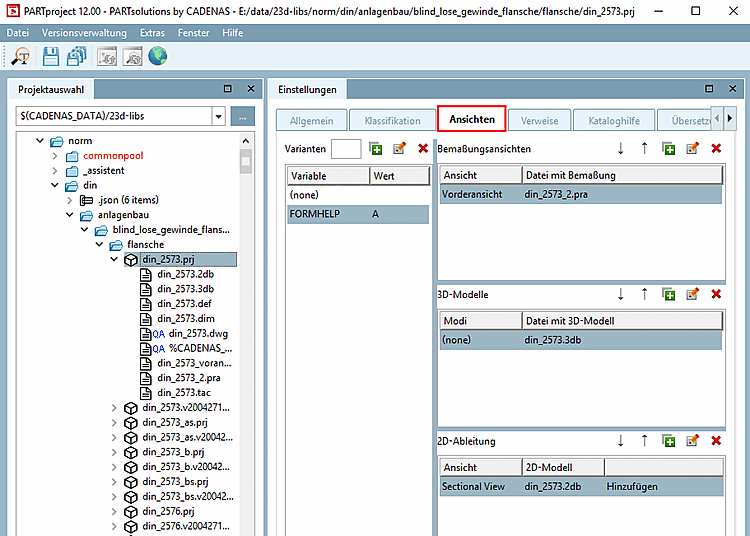

Die Registerseite Ansichten erscheint beim Projekttyp 3D-Projekt.
![[Hinweis]](https://webapi.partcommunity.com/service/help/latest/pages/de/installation_ecatalogsolutions/doc/images/note.png) | Hinweis |
|---|---|
Information für Bestandskunden: Mit V12 wurden die Inhalte der Registerseiten 3D-Projekt und 2D-Ableitung zusammengeführt auf der neuen Registerseite Ansichten. | |
Die Registerseite Ansichten enthält folgende Dialogbereiche:
Legen Sie hier Varianten an, die über die Tabelle gesteuert werden.
Es können beispielsweise für verschiedene Tabellenzeilen unterschiedliche 3D-Modelle (3db-Dateien) verwendet werden.
Oder eine Wertebereichsvariable steuert beispielsweise den LOD (siehe Abschnitt 5.8.2.1.15.18, „LOD Variablen hinzufügen“).
Sind keine Varianten angelegt oder es wird auf keine zugegriffen, greift automatisch die Defaultzeile "(none)".
Bestimmen Sie hier Bemaßungsansichten (.pra, .bmp, .tif ), die später im PARTdataManager, im Dockingfenster Technische Ansichten angezeigt werden sollen.
Bestimmen Sie hier 3D-Modell(e) (.3db), die später im PARTdataManager angezeigt werden sollen.
Die Steuerung erfolgt über die Sachmerkmalstabelle, welche die unter Varianten angelegten Variablen verwendet.
Bestimmen Sie hier 2D-Ableitungen, die später im PARTdataManager, im Dockingfenster 2D-Ableitung angezeigt werden sollen.
