Mit Version 9.07 wird im NX-Platzierungsdialog optional ein "Reference Set" Dialog angeboten (Aktivierung per Konfigurationsdatei).

Der Dialog ist mit allen NX-Versionen ab NX 6 kompatibel.

$CADENAS\iface\unigraphics\shared\macro enthält nun eine neue Datei NXPlaceDialog.dlx, welche für den neuen Dialog essentiell ist.

Der eingestellte Pfad im Schlüssel placementdialog in ifugnx.cfg muss auf diese Datei zeigen:

placementdialog = $CADENAS/iface/unigraphics/shared/macro/NXPlaceDialog.dlx

Konfigurationsdatei $CADENAS_SETUP/ifugnx.cfg -> Schlüssel PL_UseSimplePlacementDialog

Setzen Sie den Wert von 0 (Default) auf 1.

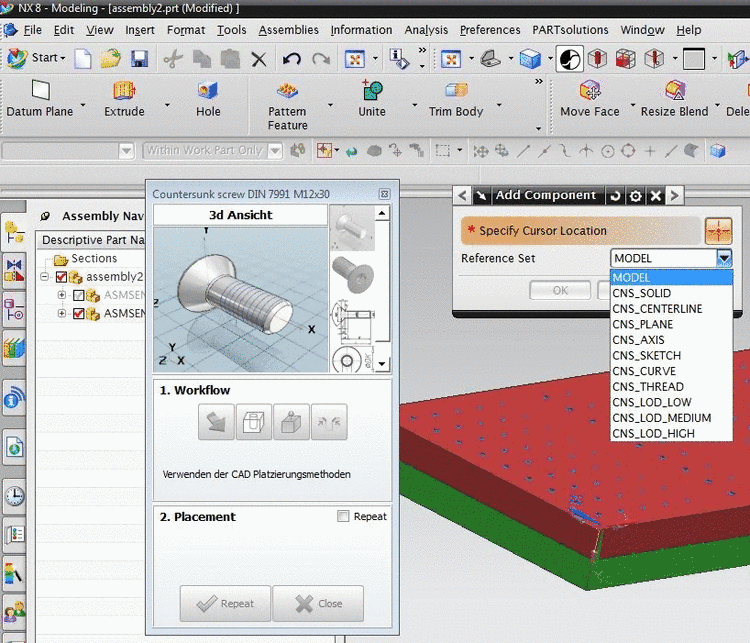

Im aktivierten Zustand erscheint dann während des Exports beim Aufruf der nativen Platzierungsmethode das entsprechende Dialogfenster.

Der Dialog enthält zwei Bedienelemente:

Mit Klick in den Arbeitsbereich wird das exportierte Teil an der selektierten Stelle mit dem selektierten Reference Set platziert.

Die Platzierung kann durch Klick auf die Schaltflächen "Abbrechen" bzw. "Schließen" gestoppt werden (vergleiche Hinweise zu den verschiedenen NX-Versionen unten).

Beim Platzieren einer exportierten Baugruppe sind nur zwei Reference Sets verfügbar: "Ganzes Teil" und "Leer".

Das Dialogfenster unterscheidet sich zwischen den verschiedenen NX-Versionen:
