7.22.2. Teil überprüfen

Teil überprüfen überprüft die Integrität des Bauteils, damit ein fehlerfreier Export an die verschiedenen CAD-Systeme gewährleistet ist.

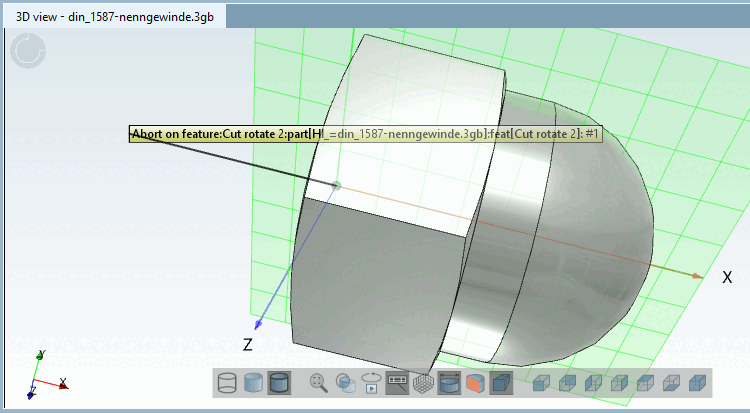

Tauchen dabei Probleme auf, wird dies unmittelbar in der 3D-Ansicht des Bauteils dokumentiert (s. Abb.).

[Hinweis]Hinweis

Die Geometrie wird zwar in Testmeta noch einmal überprüft, aber bis dahin ist meist weitere Geometrie auf diese fehlerhafte Geometrie referenziert. Der Zeitaufwand für die Korrektur ist dann erheblich.

Es ist also empfehlenswert die Geometrie nach jedem Sketch und Extrusion oder Cut zu überprüfen.

Überprüfen Sie auch Varianten nach jedem Hinzufügen. (Hier reicht eigentlich schon ein Zeilenwechsel um festzustellen, ob z.B. die Geometrie Bestand hat. Möglicherweise lösen sich die geschlossenen Konturen auf, weil falsch getrimmt wurde.)

  1. Klicken Sie auf Teil überprüfen.

    -> Das Dialogfenster Einstellungen für Geometrieprüfung wird geöffnet.

  2. Wählen Sie unbedingt die passende Vorlage. Hiermit werden Minimale Featuregröße und Relative Featuregröße eingestellt.

    Maschinenbau-Teile dürfen z.B. nicht mit der Einstellung Bauwesen getestet werden. BIM-Teile hingegen müssen mit Bauwesen geprüft werden, sodass beispielsweise Exportprobleme nach Revit vermieden werden, weil Elemente < 1,4 mm sind.

    • Maschinenbau

    • Bauwesen (BIM/Architektur)

  3. Klicken Sie OK.

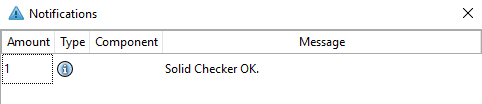

    -> Im Dockingfenster Benachrichtigungen erscheint ein entsprechender Hinweis.

Siehe auch Abschnitt 7.9.8, „Problemvermeidung“.
