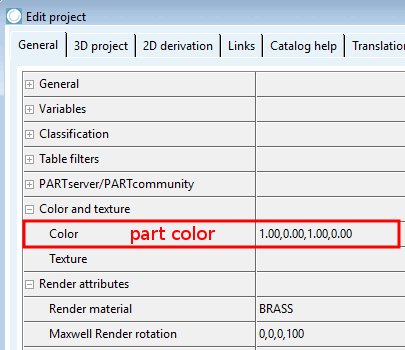

part color: ...bezeichnet in der Matrix die Einstellung unter Farbe und Textur -> Farbe.

part material: ... bezeichnet in der Matrix die Einstellung unter Rendereigenschaften -> Render Material.

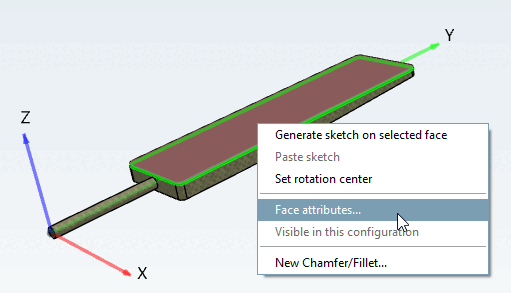

no face: PARTdesigner -> Flächenattribute... nicht gesetzt

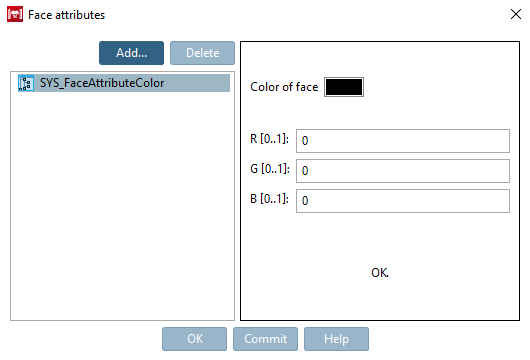

face color:

Das Flächenattribut SYS_FaceAttributeColor ist gesetzt.

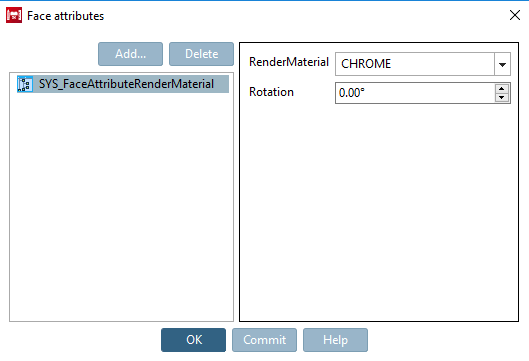

face material:

Das Flächenattribut SYS_FaceAttributeRenderMaterial ist gesetzt.

Hinweis Enthält ein Teil noch keine Einstellungen unter SYS_FaceAttributeColor, wird automatisch die Farbe aus der Materialdefinition dort gesetzt. Allerdings wird dann bei späteren Änderungen der Farbe unter SYS_FaceAttributeRenderMaterial die unter SYS_FaceAttributeColor gesetzte Farbe nicht überschrieben.

face color + face material:

Das Flächenattribut SYS_FaceAttributeRenderMaterial UND SYS_FaceAttributeColor ist gesetzt.

face color + face material mix:

Die Einstellung im Dialogfenster Flächen Attribute ist die gleiche wie beim Punkt zuvor.

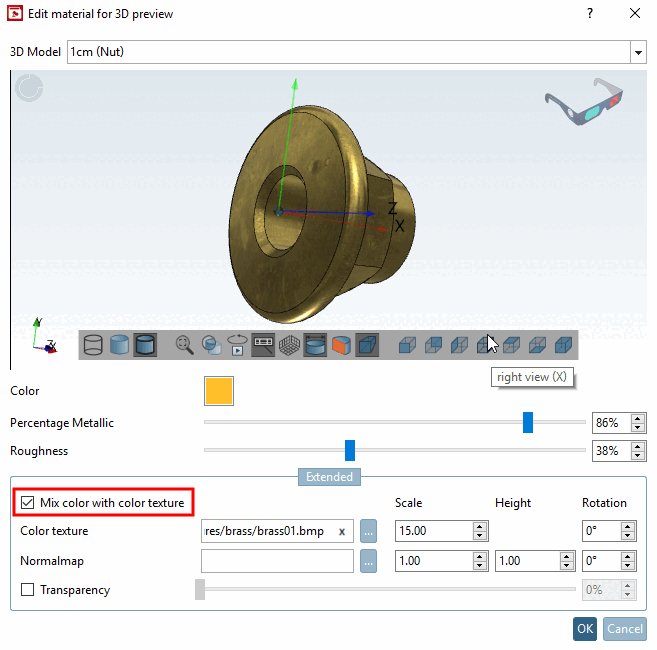

Allerdings ist bei der Spezifizierung des verwendeten Materials im Dialog Material für 3D-Voransicht editieren die Option Farbe mit Farbtextur mischen zusätzlich gesetzt.

Farbe mit Farbtextur mischen
