4.7.8.9.5. Projektabhängigkeiten ermitteln

Mit PARTsolutions V9 können Sie Projektabhängigkeiten einfach ermitteln und anzeigen.

[Hinweis]Hinweis

Vorbedingung:

  1. Setzen Sie in der Konfigurationsdatei unter $CADENAS_USER/projdependency.cfg im Block [Settings] folgenden Schlüssel auf den Wert '1'.[95]

    [SETTINGS]
GENERATEDEPENDENCIESONINDEXUPDATE=1

  2. Aktualisieren Sie in PARTadmin -> Indexverwaltung den Index des Kataloges.

    -> Die Abhängigkeiten sind nun Bestandteil des Index und müssen nicht jedes Mal neu berechnet werden.

  1. Rufen Sie den Befehl Projektabhängigkeiten ermitteln in PARTproject im Kontextmenü eines Projektes auf.

  2. Bestimmen Sie die speziellen Anzeigeoptionen.

  3. Starten Sie die Anzeige mit Diagramm generieren.

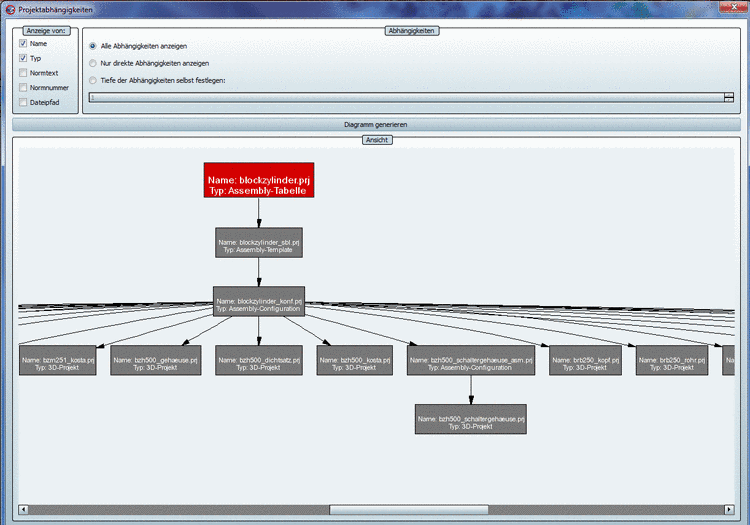

Die folgende Abbildung zeigt das Ergebnis.

Dialogseite "Projektabhängigkeiten"

Dialogseite "Projektabhängigkeiten"



[95] Mit Stand 9.01 werden Abhängigkeiten nach unten angezeigt. Das Feature der Berechnung nach oben folgt in einem späteren Release. Dann kann man sofort sehen, in welchen Baugruppen ein Teil verbaut wurde.
