Auch während das Dockingfenster Flächenattribute aktiv ist, können Flächen zur Änderung ihrer Attribute selektiert werden. Einfach- und Mehrfachselektion ist beides möglich.

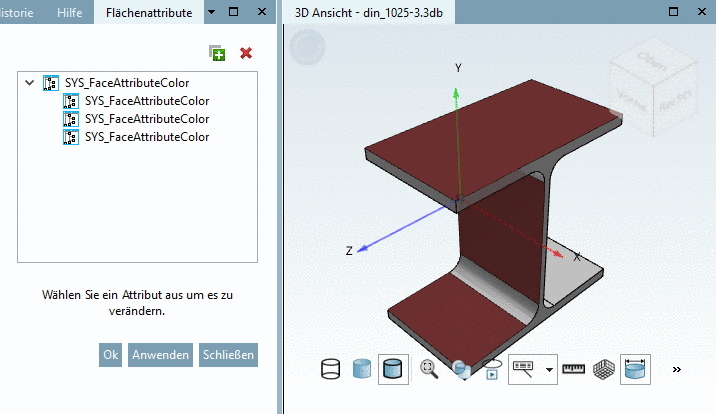

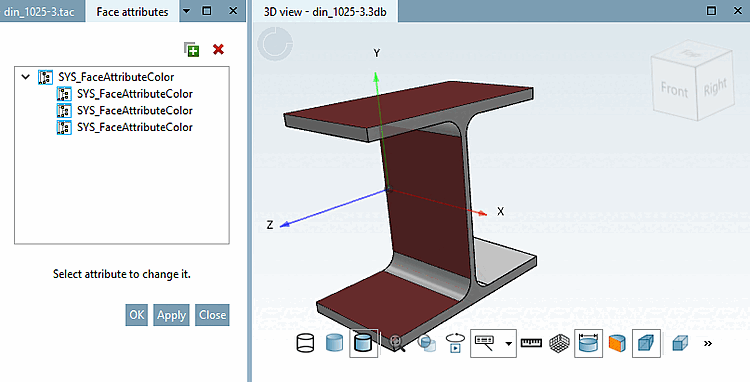

Falls mehrere Flächen selektiert werden, wird dies im Dockingfenster Flächenattribute in einer Baumstruktur mit einem Eltern-Element und den selektierten Flächen als Kind-Elemente angezeigt. Jedes Kind kann individuell geändert werden oder alle zusammen durch Ändern des Eltern-Elements.
Attributänderungen werden nur gespeichert durch Klick auf oder .

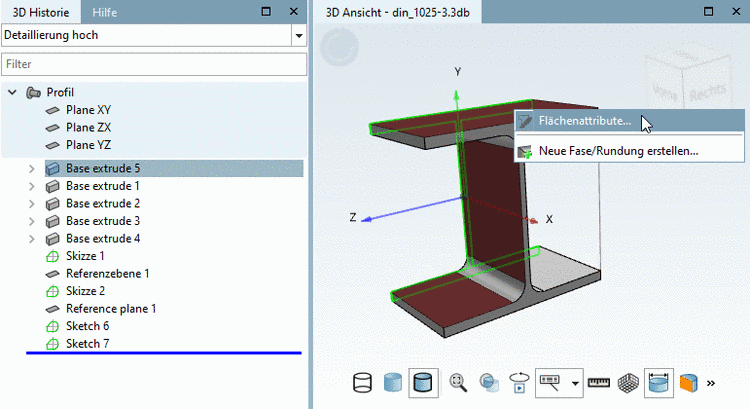

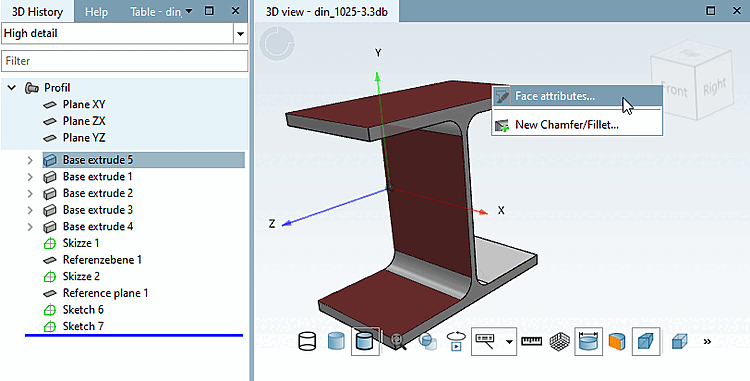

Selektieren Sie in der 3D Ansicht mit gehaltener Strg-Taste drei Flächen, die das Attribut erhalten sollen und dann auf den Befehl Flächenattribute....
Selektieren Sie das gewünschte Attribut und bestätigen Sie mit . Hier beispielhaft: SYS_FaceAttributeColor (Class for colored faces)

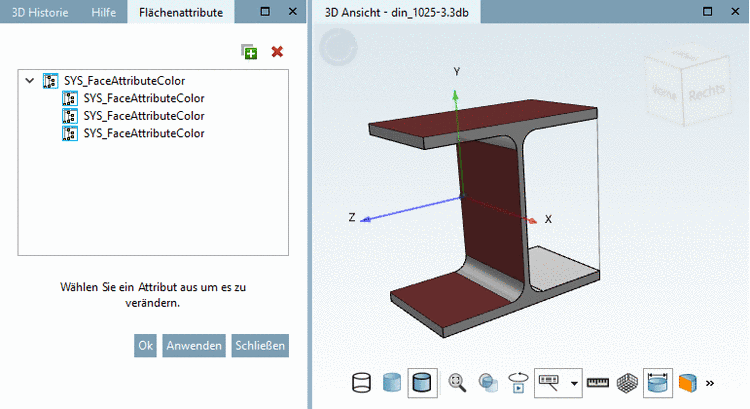

Selektieren Sie das Eltern-Element.

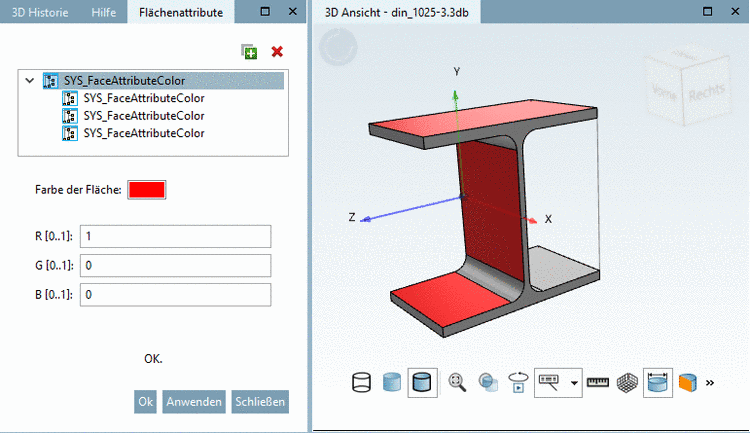

-> Nun werden die jeweiligen Einstellungsoptionen angezeigt (hier das Feld Farbe der Fläche).
Wählen Sie die gewünschte Farbe. Die Farbwerte werden automatisch berechnet und eingetragen. Bestätigen Sie mit .
-> Alle zuvor selektierten Flächen sind nun entsprechend der gewählten Farbe eingefärbt.
Selektieren Sie ein Kind-Element und vergeben Sie eine andere Farbe.
Weitere Details hierzu finden Sie unter Abschnitt 7.7.1.2, „Flächenattribute“ in eCATALOGsolutions - Handbuch.
