5.10.2.1.1. Zeichnung
erstellen
Unter
Verwendung des Sketchers haben Sie verschiedene Möglichkeiten, eine neue
2D-Ableitung zu erstellen.
Rufen Sie
hierzu PARTdesigner auf.
Wählen Sie
unter 3D Historie im Kontextmenü einer Ebene den
Befehl Neue 2D-Zeichnung....
--> Es

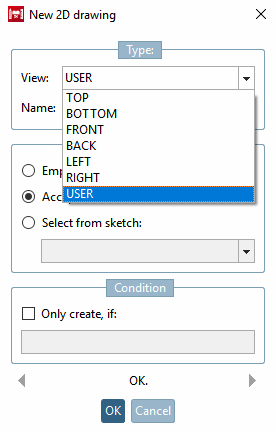

öffnet sich das Dialogfenster Neue
2D-Zeichnung.
Wählen Sie die
gewünschten Einstellungen:
Typ
Ansicht
Sofern Sie eine Standardansicht wählen,
wird der Name
automatisch vergeben.
Bezeichnung
Sofern Sie USER gewählt haben, müssen Sie eine
eigene Bezeichnung
vergeben.
![[Hinweis]](https://webapi.partcommunity.com/service/help/latest/pages/de/installation_ecatalogsolutions/doc/images/note.png) | Hinweis |
|---|
Sofern Sie im Dialogfenster
Neue
2D-Zeichnung -> Typ -> Ansicht -> Standardansicht
(TOP,
BOTTOM, FRONT, BACK, LEFT, RIGHT) gewählt hatten, wird die
jeweilige Standardansicht überschrieben. |
Inhalt
Leer
Erstellen Sie Ihre eigene
Zeichnung
Übernehmen der aktuellen
2D-Ableitung
Erstellen Sie zuerst eine 2D-Ableitung
und wählen Sie eine Ansicht. Diese verwenden Sie als Basis für
Ihre eigene Zeichnung.
| Hinweis |
|---|
Die Auswahl ist nur aktiv, wenn Sie
zuvor in PARTdesigner eine
2D-Ableitung erstellt haben. |
Übernehmen aus Sketch
Wählen
Sie im Listenfeld die gewünschte Skizze.
Diese
Skizze wird als Basis für Ihre eigene Zeichnung
verwendet.
Bedingung -> Nur erzeugen, wenn gilt
So können
z.B. für verschiedene Größen verschiedene Darstellungen angegeben
werden.
Nachdem die
gewünschten Einstellungen gesetzt sind, bestätigen Sie mit OK.
--> Es
öffnet sich der Sketcher.
Im Sketcher
stehen Ihnen alle gewohnten Möglichkeiten zum Erstellen einer neuen
Zeichnung oder zum Modifizieren der übernommenen Basiszeichnung zur
Verfügung.
Über die
Schaltfläche Sketch
importieren
haben Sie die Möglichkeit, auch eine externe
Zeichnung als Ausgangsbasis zu verwenden. Folgende Formate können
importiert werden:
