Im Dialogfenster Export im ... Format wird beim Export von 2D-Formaten die Registerseite Filter mit dem Eingabefeld Erzwinge Einheitenumrechnung (in mm) angezeigt. So haben Sie optional die Möglichkeit beim Export Inch-mm-Umrechnungen vorzunehmen.
Erzwinge Einheitenumrechnung (in mm):
Der Defaultwert im Eingabefeld ist 0. Bei 0 erfolgt KEINE Einheitenumrechnung.

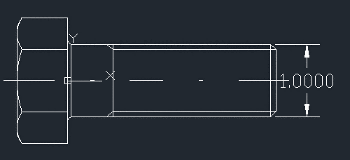

Die beiden folgenden Abbildungen zeigen den Standardfall: Es erfolgt keine Einheitenumrechnung bei der Bauteilübergabe. Die Bemaßungswerte sind in der 2D-Ableitung von PARTdataManager und 2D CAD-System identisch.
Einheitenumrechnung von mm (Bauteil in mm) nach inch:
Erforderlicher Eingabewert: 25.4
Durch die Einheitenumrechnung von mm nach inch wird der Wert im CAD 25.4 mal kleiner.
Einheitenumrechnung von inch (Bauteil in inch) nach mm:
Durch die Einheitenumrechnung von inch nach mm wird der Wert im CAD 25.4 mal so groß.
Eine detaillierte Beschreibung finden Sie unter Registerseite "Filter" - Inch/mm-Einheitenumrechnung.
