Mit V12 gibt es im

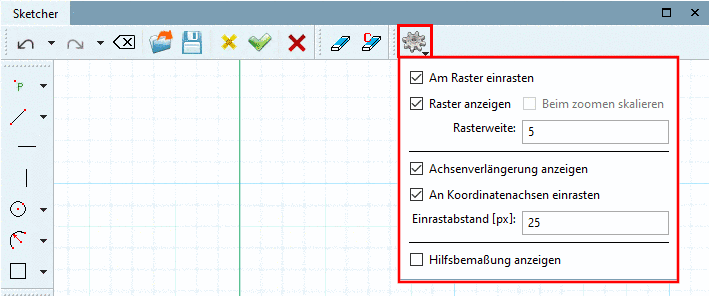

Sketcher verschiedene neue Funktionen, die unter dem Icon
Schnelleinstellungen
zusammengefasst sind.
Am Raster einrasten: Hiermit können Elemente schnell und präzise platziert werden.

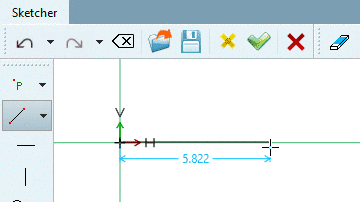

Wird beispielsweise eine Linie gezogen, werden Anfangs- und Endpunkt automatisch auf Rasterschnittpunkten platziert. Eine Platzierung zwischen Rasterlinien kann nur erreicht werden, wenn die Option ausgeschaltet ist.
Sonderfall für Kreise und Winkel:

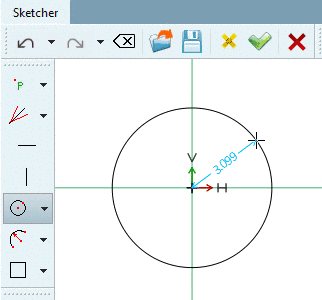

Die Aktivierung von "Am Raster einrasten" erfolgt hier unter PARTdesigner -> Einstellungen... -> Sketcher (hist.) -> Raster -> Skalare Parameter. Ist die Weite beispielsweise auf 5 gestellt, wird der Kreisradius bei Vielfachen von 5 snappen, egal in welcher Richtung Sie sich mit der Maus bewegen.

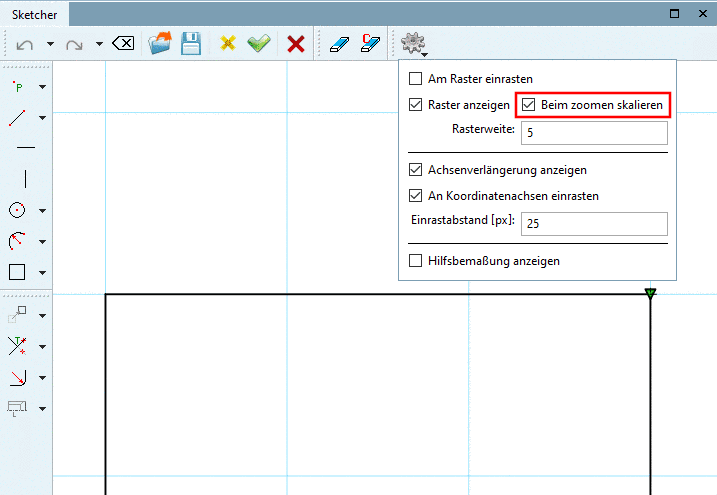

Ist die Option aktiviert, wird beim Hineinzoomen ab einem gewissen Punkt automatisch die Rasterung mit Faktor 10 skaliert. Verleiche hierzu die beiden folgenden Abbildungen. Ist die Option Am Raster einrasten aktiviert, wird diese Option automatisch deaktiviert, da ein Einrasten an "falschen" Punkten nicht erwünscht ist.

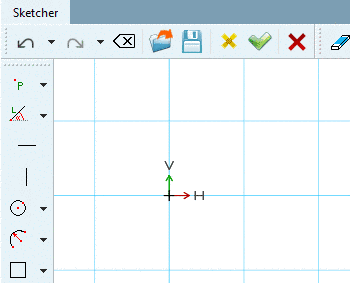

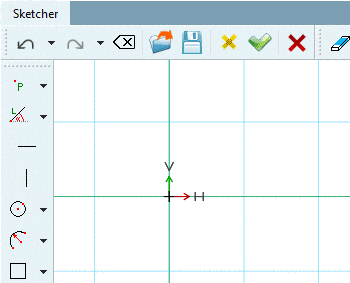

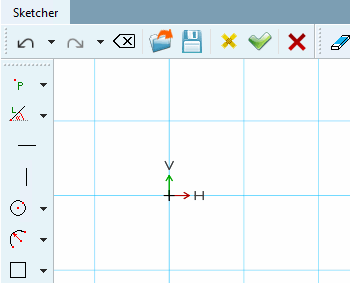

In PARTdesigner -> Extras-Menü -> Einstellungen... -> Sketcher (hist.) -> Farbeinstellungen -> Achsenverlängerung kann die Farbe der Achsenverlängerung einstellt werden.
An Koordinatenachsen einrasten: Ist beispielsweise Am Raster einrasten ausgeschaltet, aber diese Option aktiviert, orientiert sich eine Linie streng an den Koordinatenachsen, wobei die Länge frei bleibt im Gegensatz zu Am Raster einrasten.

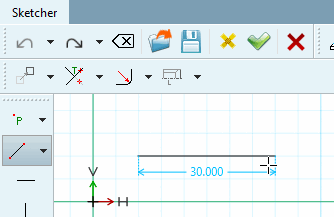

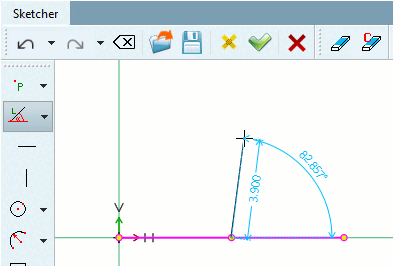

Hilfsbemaßung anzeigen: Beim Zeichnen von Linien und Winkeln werden Hilfsbemaßungen zu beispielsweise Linienlänge, Winkel zwischen Linien oder Kreisdurchmesser angezeigt.

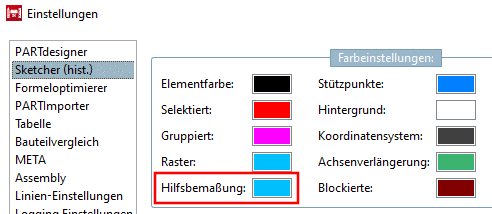

In PARTdesigner -> Extras-Menü -> Einstellungen... -> Sketcher (hist.) -> Farbeinstellungen -> Hilfsbemaßung kann die Farbe der Hilfsbemaßung einstellt werden.
