Mittels Wizard-Funktionalität kann eine Prozess-Pipeline in PLM Synchro sehr einfach aufgesetzt werden. Diese kann dann durch modular einsetzbare Knoten für unterschiedliche Zwecke angepasst werden.
Der Auto classify Knoten bietet einen übersichtlichen Eingabedialog zum Aufsetzen eines Regelwerkes mit dem Sie relativ einfach eine Auto-Klassifizierung Ihrer Eigenteile bewerkstelligen.

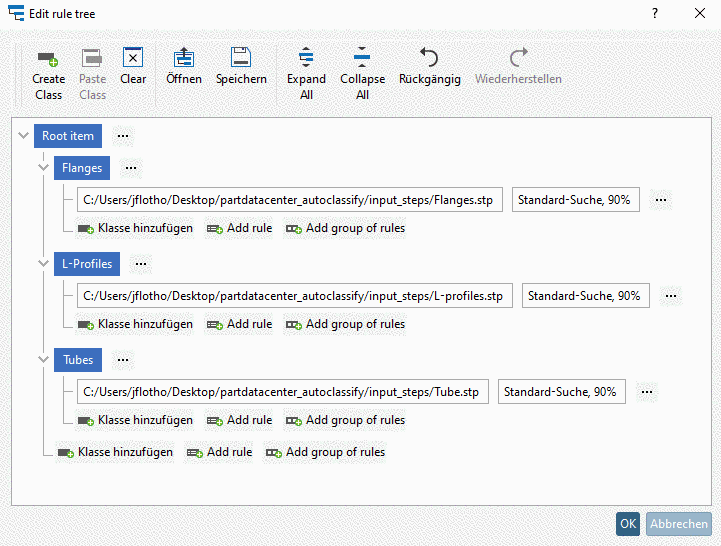

Folgende beispielhafte Abbildung zeigt, wie Sie mittels Geometrischer Ähnlichkeitsanalyse anhand von Sample-Teilen eine Zuweisung in die angelegten Klassen vornehmen. Als weitere Methoden können Zuweisungen auch über topologische Attribute und VBS-Skripte vorgenommen werden.
Im Folgenden wird die Vorgehensweise erläutert.
Stellen Sie sicher, dass Sie eine funktionierende Basis-Pipeline haben, so wie Sie sie mit dem Wizard einfach erstellen können.

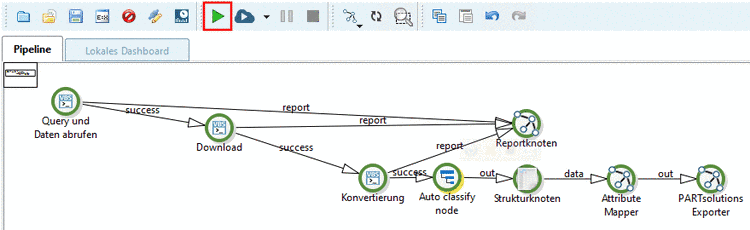

Ziehen Sie den Auto classify node aus Verfügbare Filter in die Pipeline auf die Verbindung zwischen Konvertierung und Strukturknoten.

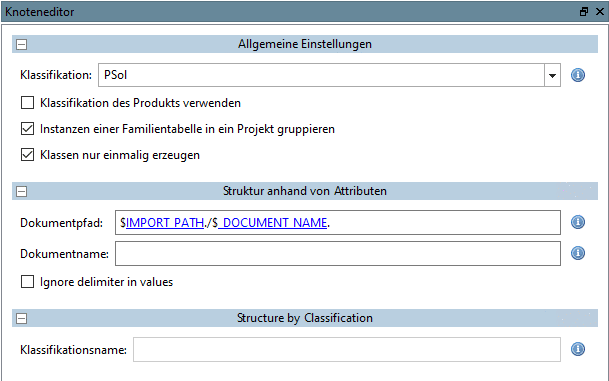

Selektieren Sie den Knoten Auto classify node und klicken Sie im Knoteneditor auf den -Button.

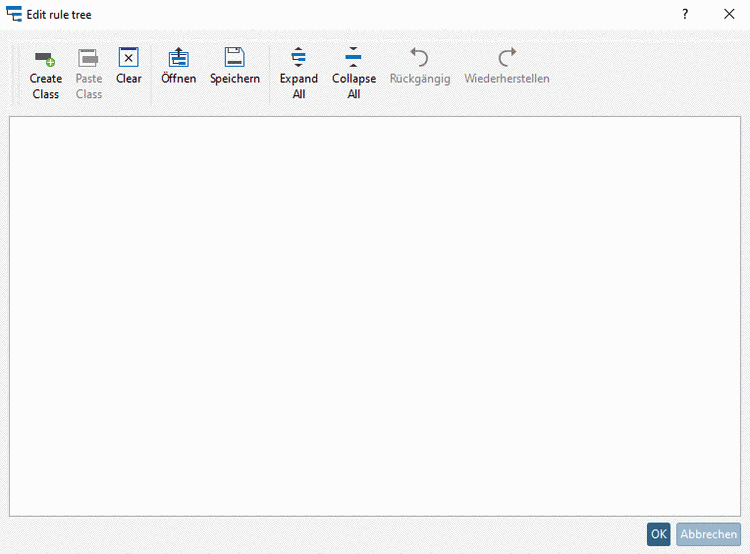

Legen Sie im Dialog eine Klassenstruktur an, anhand derer Sie Ihre Eigenteile automatisch klassifizieren lassen möchten.

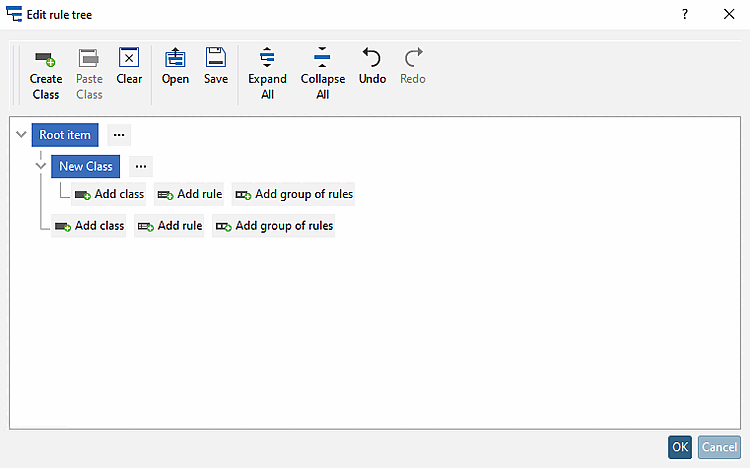

Klicken Sie oben in der Toolbar auf Create Class und dann im Baum auf .

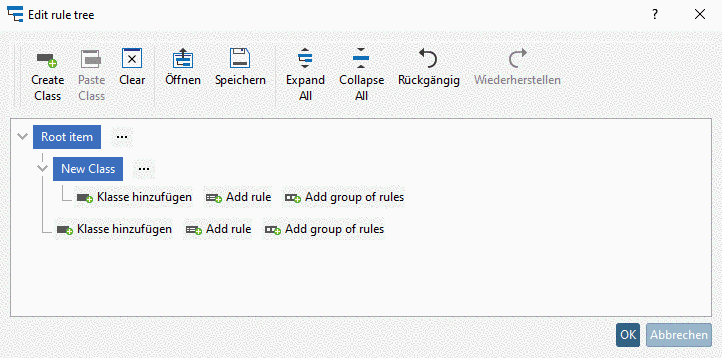

-> Im Baum werden Klassen angelegt, die zunächst mit bezeichnet sind.
Klicken Sie in den Button und benennen Sie ihn entsprechend um.

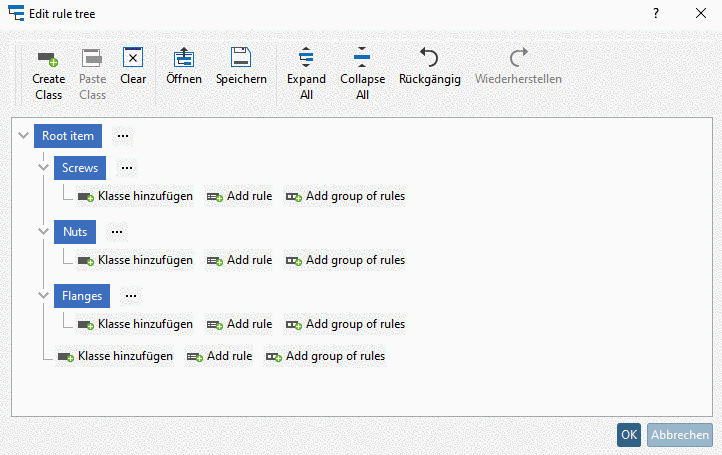

Legen Sie auf diese Weise alle benötigen Klassen und Unterklassen an. Das folgende Beispiel hat keine Unterklassen.
: Fügt eine Gruppe von Regeln ein, die Sie mit einer AND- oder OR-Bedingung verknüpfen können. Fügen Sie danach die einzelnen Regeln ein (siehe nächster Punkt).

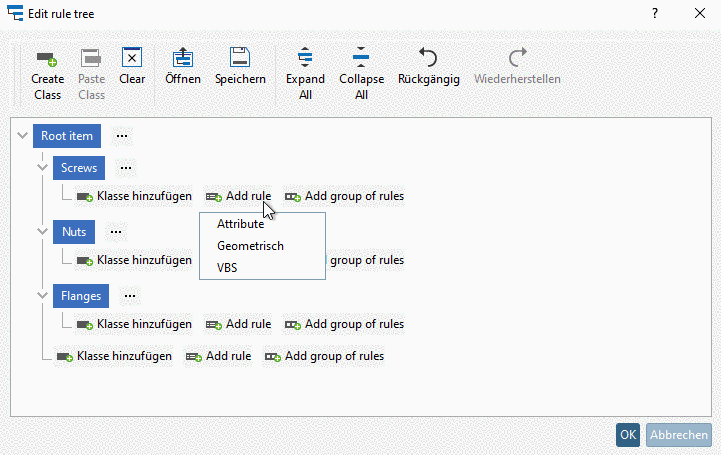

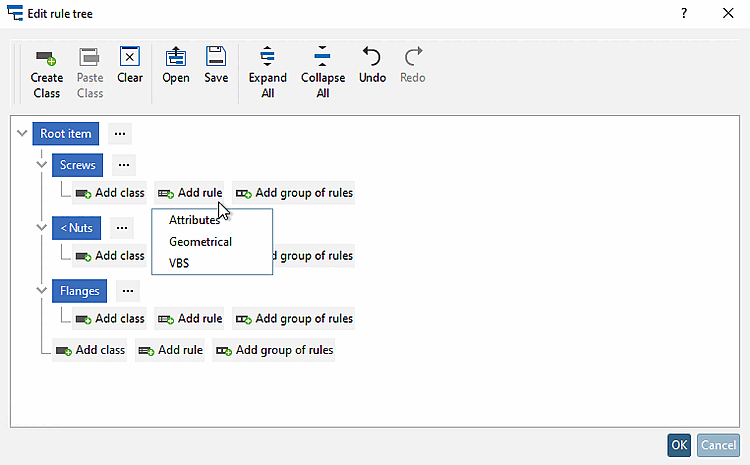

: Es werden die Optionen Attribute, Geometrisch und VBS angeboten.
Nach Klick auf eine der Optionen wird der entsprechende Eingabedialog geöffnet (siehe unten).
Attribute: Die Klassifizierung wird anhand eines topologischen Attributs vorgenommen.
Im Folgenden ist die Prozedur am Beispiel Achsensymmetrie gezeigt:

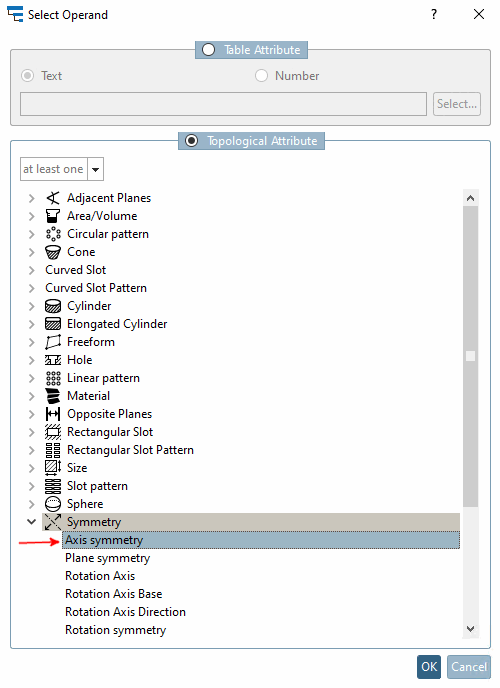

Nach Klick auf die Option Attribute öffnet sich das Dialogfenster Select Operand.
Selektieren Sie die Option Topological Attribute, wählen Sie das gewünschte topologische Attribut und bestätigen Sie mit .
-> Es erfolgt der entsprechende Eintrag im Dialog Edit rule tree.
Wählen Sie den mathematischen Vergleichsoperand (==, <, >, etc) und klicken Sie dann im nächsten Eingabefeld auf "Click to select operand".

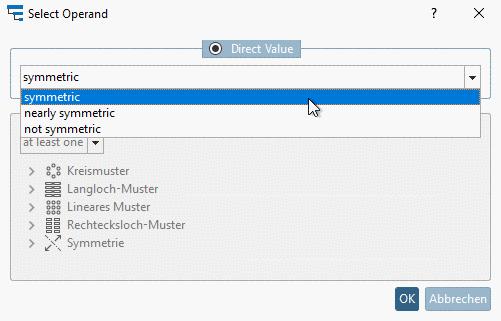

Diesmal ist bereits die Option Direct Value ausgewählt.
Wählen Sie im Listenfeld den gewünschten Wert und bestätigen Sie mit .

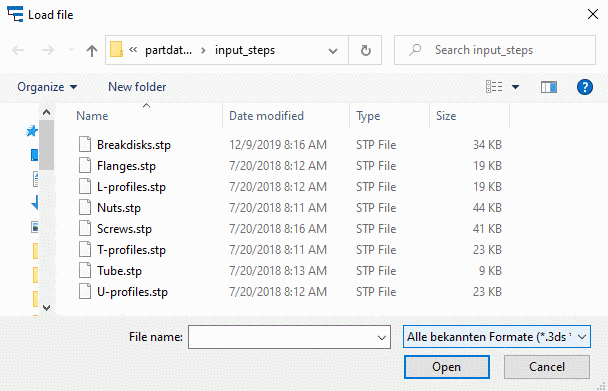

Geometrisch: Auswahl eines Teils, anhand dessen die Ähnlichkeit der zu klassifizierenden Teile gemessen wird.

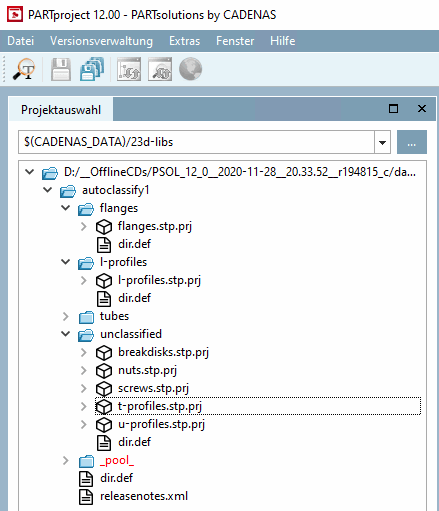

-> Sofern in den einzelnen Klassen Zuordnungen möglich sind, werden diese als Verzeichnis automatisch angelegt; ansonsten erscheinen die eingelesenen Teile im Verzeichnis "unclassified".
