2.5.1.1.1. Skizzensuche (2D): "Polygonzug zeichnen" und "Kreisbogen zeichnen"

Es gibt zwei neue Funktionen für die Skizzensuche (2D). Außerdem werden Konstruktionspunkte bei Mouseover als Fangpunkt angezeigt. So können Sie verschiedene Elemente exakt verbinden (z.B. bei einem Linienzug) oder aufeinander abzustimmen (z.B. Kreismittelpunkte).

Kreisbogen zeichnen

Strg: Nur Vielfache von 15° bezüglich Koordinatenachsen zulassen

Shift: Nur Vielfache von 15° bezüglich Startwinkel zulassen

Alt: Fangpunkte ignorieren

i: Umlaufrichtung umkehren

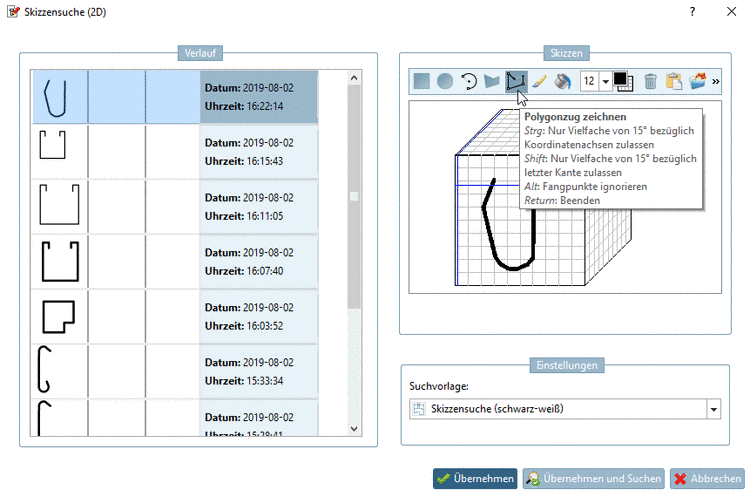

Polygonzug zeichnen

Strg: Nur Vielfache von 15° bezüglich Koordinatenachsen zulassen

Shift: Nur Vielfache von 15° bezüglich letzter Kante zulassen

Alt: Fangpunkte ignorieren

Return: Linienzug wird beenden

	Hinweis
Beim Polygonzug werden jeweils Anfangs- und Endpunkt eines einzelnen Zuges als Fang dargestellt. Fangpunkte bei Polygonzug Beim Kreisbogen werden Kreismittelpunkt, Anfangs- und Endpunkt des Bogens als Fangpunkte dargestellt. Fangpunkte bei Kreisbogen Sobald Sie mit dem Mauscursor in die Nähe eine Fangs kommen, wird dieser angezeigt. Wenn Sie tatsächlich einen Punkt knapp neben einem Fangpunkt selektieren möchten, können Sie das Fangen mittels Alt-Taste abstellen.

Hinweis

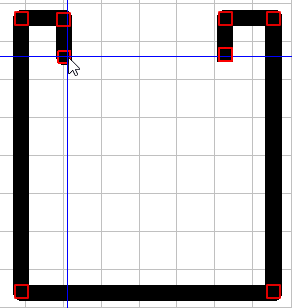

Beim Polygonzug werden jeweils Anfangs- und Endpunkt eines einzelnen Zuges als Fang dargestellt.

Fangpunkte bei Polygonzug

Beim Kreisbogen werden Kreismittelpunkt, Anfangs- und Endpunkt des Bogens als Fangpunkte dargestellt.

Fangpunkte bei Kreisbogen

Sobald Sie mit dem Mauscursor in die Nähe eine Fangs kommen, wird dieser angezeigt. Wenn Sie tatsächlich einen Punkt knapp neben einem Fangpunkt selektieren möchten, können Sie das Fangen mittels Alt-Taste abstellen.

Beispiel Kreisbogen

Klick auf gewünschten Mittelpunkt. Kreis aufziehen. Klick auf Startpunkt des gewünschten Kreisbogens.

Bewegung nach links oder rechts. Klick auf Endpunkt des Kreisbogens.

Kreisbogen wird dargestellt. (Bewegung wurde nach rechts ausgeführt.)

Andere Hälfte des Kreisbogen. (Bewegung wurde nach links ausgeführt.)

	Hinweis
	Das erste Moment der Bewegung entscheidet über die Richtung des Kreisbogens. Sollten Sie die Richtung im Nachhinein ändern wollen, klicken Sie Strg +i.

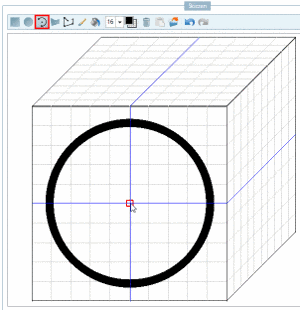

Beispiel Vollkreis mit zweitem zentriertem Kreis
