Tragen Sie im Suchfeld den Begriff "Zylinderschraube" ein. (Ist beispielsweise die Artikelnummer oder ERP-Nummer bekannt, können Sie auch direkt mit dieser suchen.)

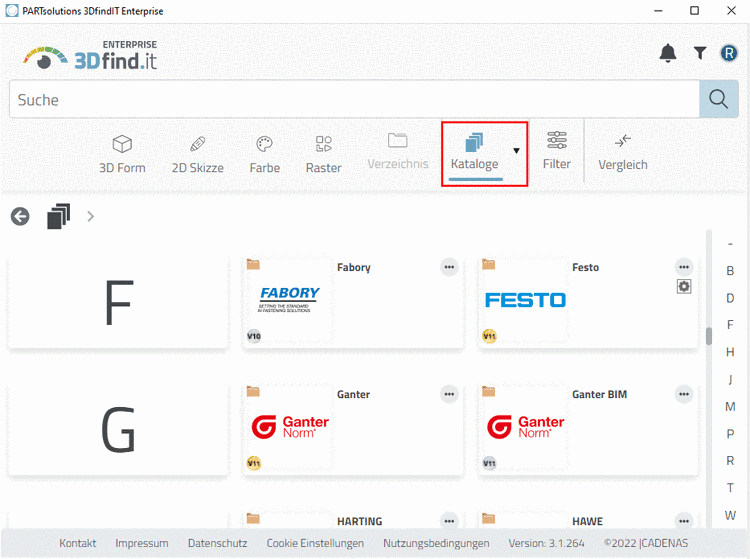

Katalogauswahl

Klicken Sie auf .

-> Die Suche wird ausgeführt.

-> Links wird der Dialogbereich Filter geöffnet.

Volltextsuche

Filtern Sie beispielsweise nach Katalogherstellern.

-> Bei jeder Änderung wird die Suche unmittelbar ausgeführt und die Anzeige angepasst.

Öffnen Sie das gewünschte Teil per Einfachklick.

-> Tabelle und 3D Ansicht werden geöffnet.

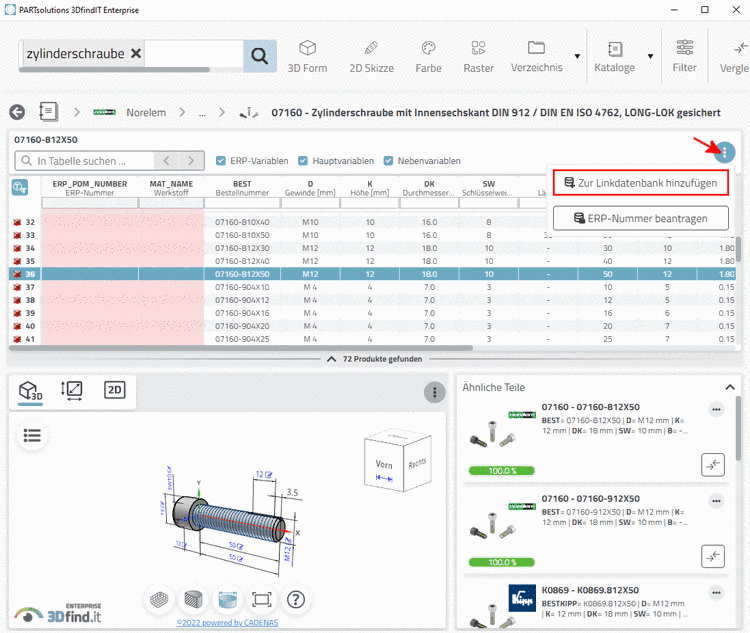

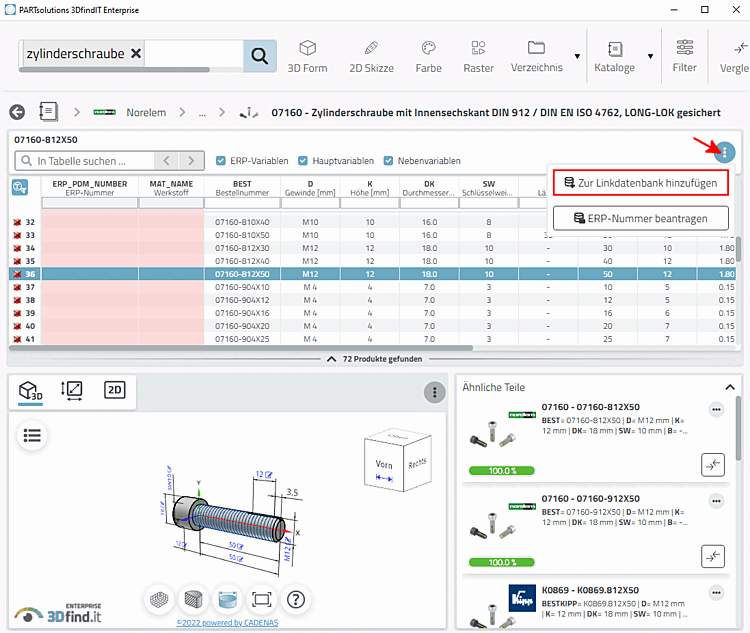

Teileansicht

Wählen Sie in der Tabelle die gewünschte Ausprägung.

In Abhängigkeit vom vorgesehenen Workflow kann eine ERP-Nummer zugefügt werden.

Klicken Sie hierzu auf den Befehl Zur Linkdatenbank hinzufügen.

-> Der entsprechende Dialog wird geöffnet.

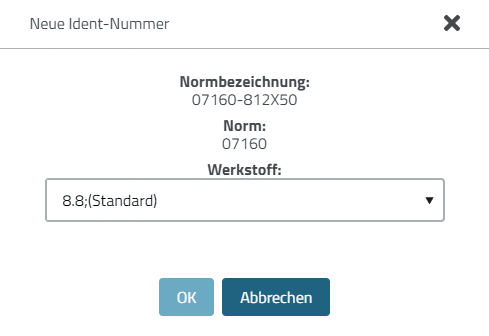

Wählen Sie im Listenfeld das Material und bestätigen Sie mit OK. (Die ERP_PDM_NUMBER wird automatisch generiert [abhängig vom vorgesehenen Workflow].)

Neue Ident-Nummer

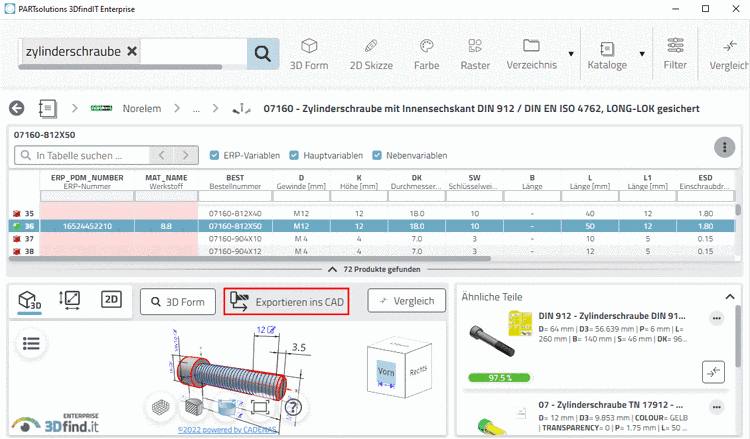

Klicken Sie Exportieren ins CAD.

Exportieren ins CAD
